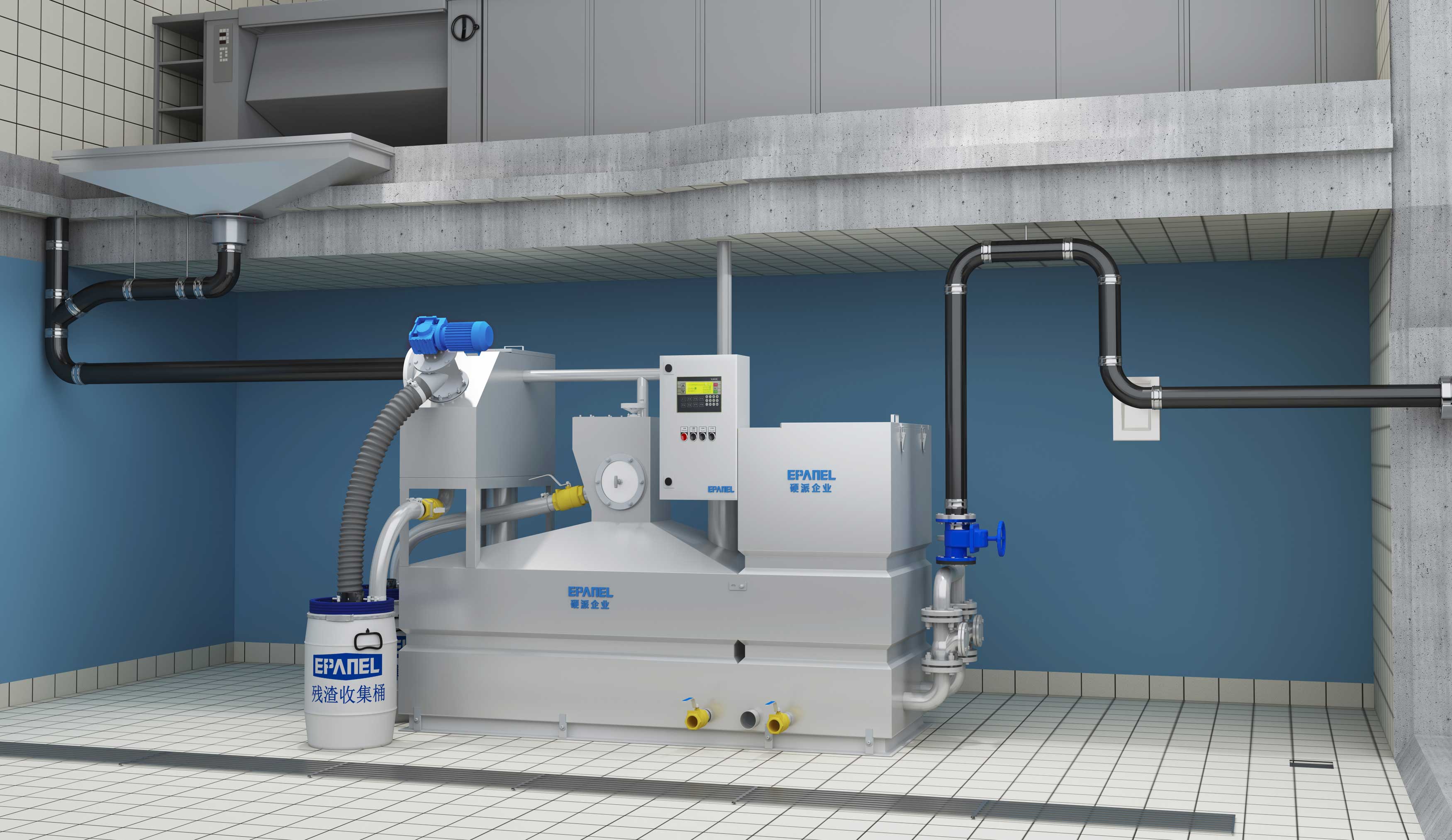

分离与提升一体化
将固液分离、油脂收集与污水提升组合,便于在设备间集中布置。


温度升高的时候,加上了空气和其它赃物,非常容易形成刺激性很强的油脂酸。这种油脂酸也会导致排水设备、给水设备和泵站的严重损坏。
将油脂从废水中分离并进行专业处理有益于环境。市政排水条例明确规定,任何有损公共下水道网络的物质不得排入其内。特别适用于餐饮业制造含有油脂的废水。
油脂比水轻,不能溶解于水。会沉积在管壁并粘连其它赃物堵塞管道。在积聚油脂的房屋和公共下水道系统均是如此。损害水质,造成损失并带来高昂的维修费用。

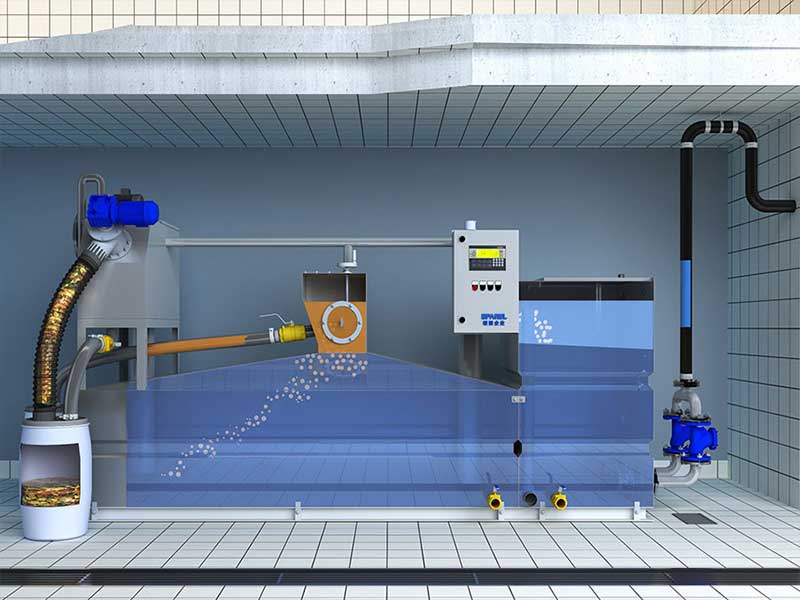

除渣、除油与液位提升有序衔接,将含油厨余废水分阶段处理。
含油汤汁、剩饭菜残渣等随餐饮排水管路进入设备。
餐饮排水管路 → 设备进水口格栅拦截固体残渣,螺旋输送结构将残渣送入收集桶。
固液分离仓 → 残渣收集桶利用油水密度差分离油脂,汇集后通过排油管路进入集油桶。
油水分离单元 → 集油桶分离后的污水进入提升仓,由液位控制水泵启停,经出水管路提升排放。
污水提升仓 → 出水管路维持油脂流动性,配合油脂汇集与排出。
清洁结构与除渣机构配合,便于持续运行。
控制系统统一管理各单元,方便查看设备状态。
泵内置、泵外置两种布置方式,按处理流量和提升扬程对照选型。流量覆盖 15–75 m³/h,表内提供对应外形尺寸、进出水接口及电源参数。
按彩页第 45-46 页列示 · 可横向滑动查看完整参数
| 设备型号 | 流量m³/h | 扬程m | 功率kW | 外形尺寸 L × W × Hmm | 进水口 D1DN | 出水口 D2DN | 电压V |
|---|---|---|---|---|---|---|---|
| PGI1515-300 | 15 | 15 | 6.75 | 2119 × 1300 × 1790 | DN100 | DN50 | 380 |
| PGI1522-300 | 15 | 22 | 8.15 | 2119 × 1300 × 1790 | DN100 | DN50 | 380 |
| PGI2015-300 | 20 | 15 | 8.15 | 2876 × 1320 × 1790 | DN100 | DN50 | 380 |
| PGI2022-300 | 20 | 22 | 9.75 | 2876 × 1320 × 1790 | DN100 | DN65 | 380 |
| PGI2515-300 | 25 | 15 | 8.15 | 3300 × 1500 × 1790 | DN150 | DN50 | 380 |
| PGI2522-300 | 25 | 22 | 9.75 | 3300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3015-300 | 30 | 15 | 9.75 | 3550 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3022-300 | 30 | 22 | 11.75 | 3550 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3515-300 | 35 | 15 | 9.75 | 3800 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3522-300 | 35 | 22 | 11.75 | 3800 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4015-300 | 40 | 15 | 9.75 | 4050 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4022-300 | 40 | 22 | 11.75 | 4050 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4515-300 | 45 | 15 | 11.7 | 4300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4522-300 | 45 | 22 | 14.75 | 4300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5015-300 | 50 | 15 | 11.75 | 4500 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5022-300 | 50 | 22 | 14.75 | 4500 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5515-300 | 55 | 15 | 14.75 | 4800 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI5522-300 | 55 | 22 | 18.75 | 4800 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6015-300 | 60 | 15 | 11.75 | 5050 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6022-300 | 60 | 22 | 18.75 | 5050 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6515-300 | 65 | 15 | 14.75 | 5300 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI6522-300 | 65 | 22 | 18.75 | 5300 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI7515-300 | 75 | 15 | 18.75 | 5800 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI7522-300 | 75 | 22 | 18.75 | 5800 × 1500 × 1790 | DN200 | DN80 | 380 |
L 为设备长度,W 为设备宽度,H 为设备高度;接口按公称直径 DN 标注。功率采用原彩页标注值,具体设备配置结合处理量、提升扬程及现场空间确认。
按彩页第 49-50 页列示 · 可横向滑动查看完整参数
| 设备型号 | 流量m³/h | 扬程m | 功率kW | 外形尺寸 L × W × Hmm | 进水口 D1DN | 出水口 D2DN | 电压V |
|---|---|---|---|---|---|---|---|
| PGI1515-300W | 15 | 15 | 6.75 | 2119 × 1300 × 1790 | DN100 | DN50 | 380 |
| PGI1522-300W | 15 | 22 | 8.15 | 2119 × 1300 × 1790 | DN100 | DN50 | 380 |
| PGI2015-300W | 20 | 15 | 8.15 | 2876 × 1320 × 1790 | DN100 | DN50 | 380 |
| PGI2022-300W | 20 | 22 | 9.75 | 2876 × 1320 × 1790 | DN100 | DN65 | 380 |
| PGI2515-300W | 25 | 15 | 8.15 | 3300 × 1500 × 1790 | DN150 | DN50 | 380 |
| PGI2522-300W | 25 | 22 | 9.75 | 3300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3015-300W | 30 | 15 | 9.75 | 3550 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3022-300W | 30 | 22 | 11.75 | 3550 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3515-300W | 35 | 15 | 9.75 | 3800 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI3522-300W | 35 | 22 | 11.75 | 3800 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4015-300W | 40 | 15 | 9.75 | 4050 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4022-300W | 40 | 22 | 11.75 | 4050 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4515-300W | 45 | 15 | 11.7 | 4300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI4522-300W | 45 | 22 | 14.75 | 4300 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5015-300W | 50 | 15 | 11.75 | 4500 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5022-300W | 50 | 22 | 14.75 | 4500 × 1500 × 1790 | DN150 | DN65 | 380 |
| PGI5515-300W | 55 | 15 | 14.75 | 4800 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI5522-300W | 55 | 22 | 18.75 | 4800 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6015-300W | 60 | 15 | 11.75 | 5050 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6022-300W | 60 | 22 | 18.75 | 5050 × 1500 × 1790 | DN150 | DN80 | 380 |
| PGI6515-300W | 65 | 15 | 14.75 | 5300 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI6522-300W | 65 | 22 | 18.75 | 5300 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI7515-300W | 75 | 15 | 18.75 | 5800 × 1500 × 1790 | DN200 | DN80 | 380 |
| PGI7522-300W | 75 | 22 | 18.75 | 5800 × 1500 × 1790 | DN200 | DN80 | 380 |
L 为设备长度,W 为设备宽度,H 为设备高度;接口按公称直径 DN 标注。功率采用原彩页标注值,具体设备配置结合处理量、提升扬程及现场空间确认。
保留原彩页中的正视、俯视图及尺寸引线,可点击查看高清图。对应型号的 L、W、H 与 D1、D2 数值见上方选型表。

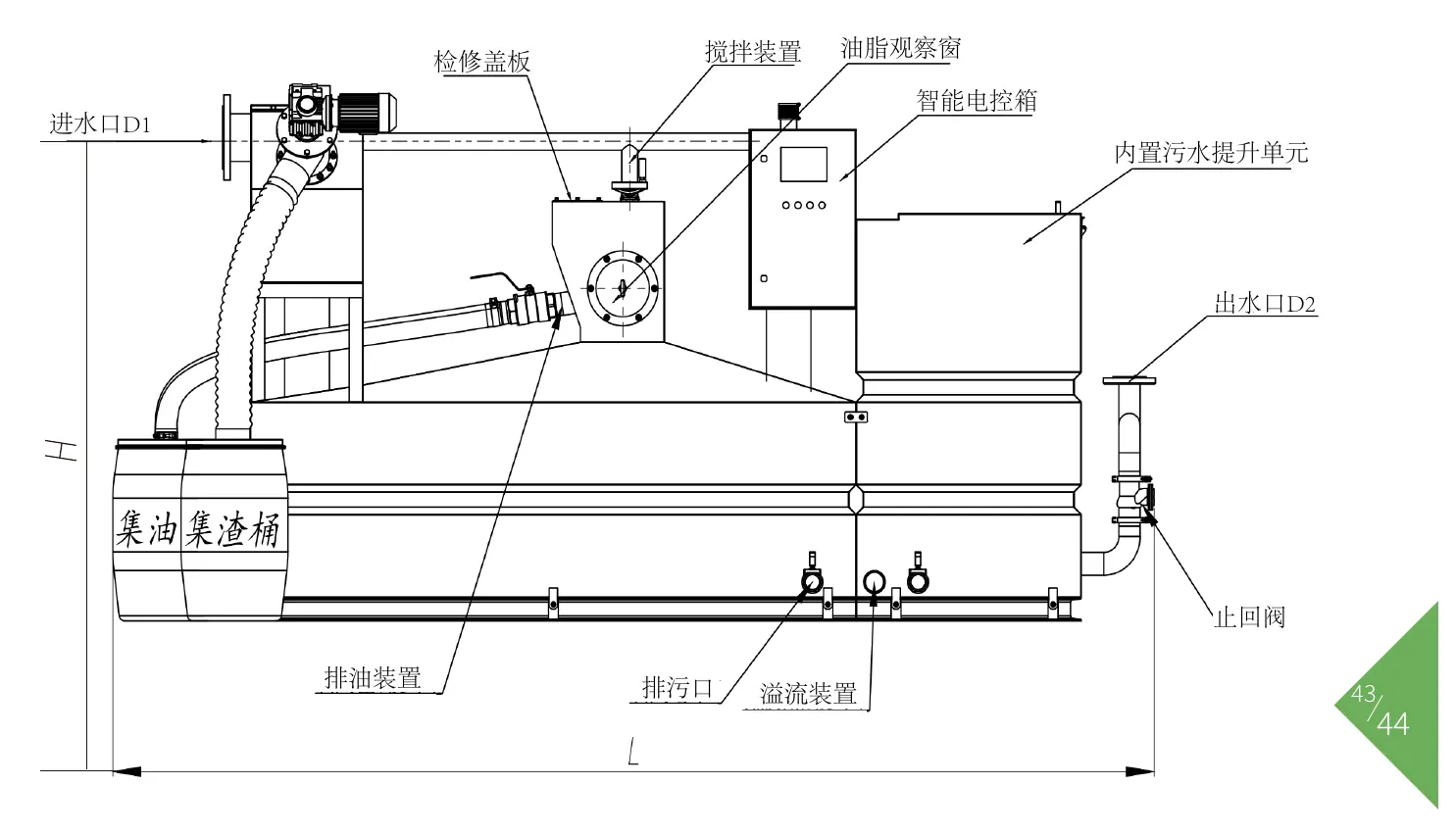

L / H 外形标注,进水口 D1、出水口 D2 及主要功能部件

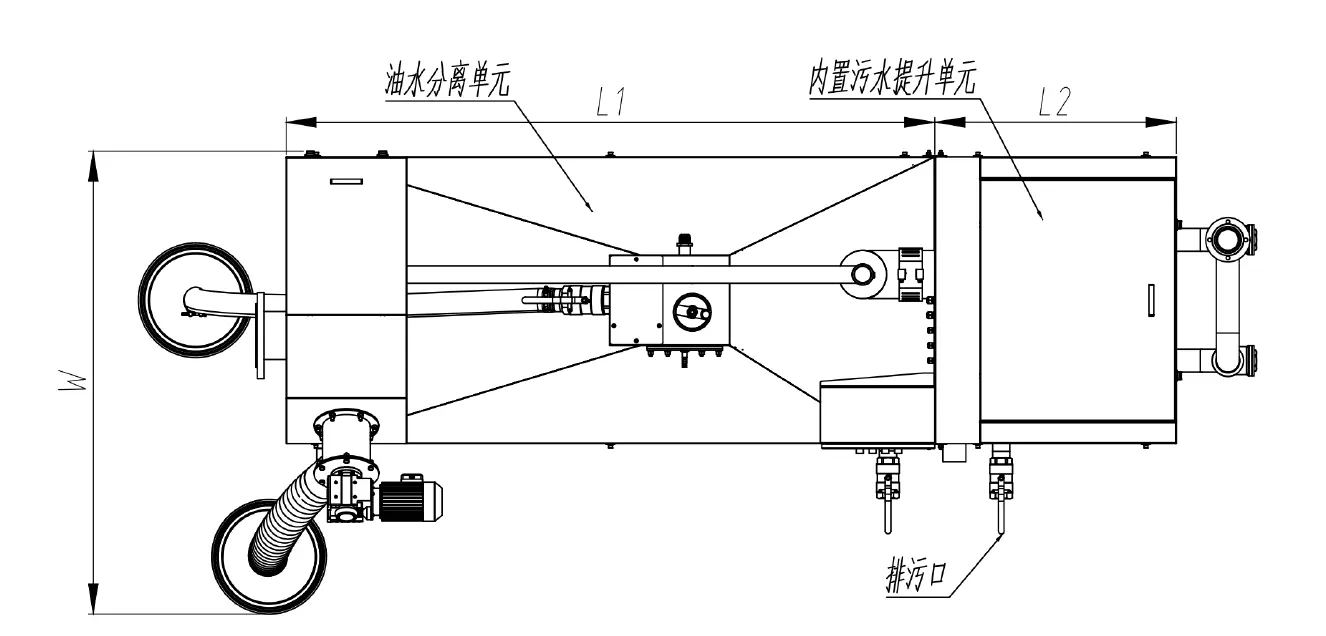

W 总宽度及 L1、L2 单元分区标注

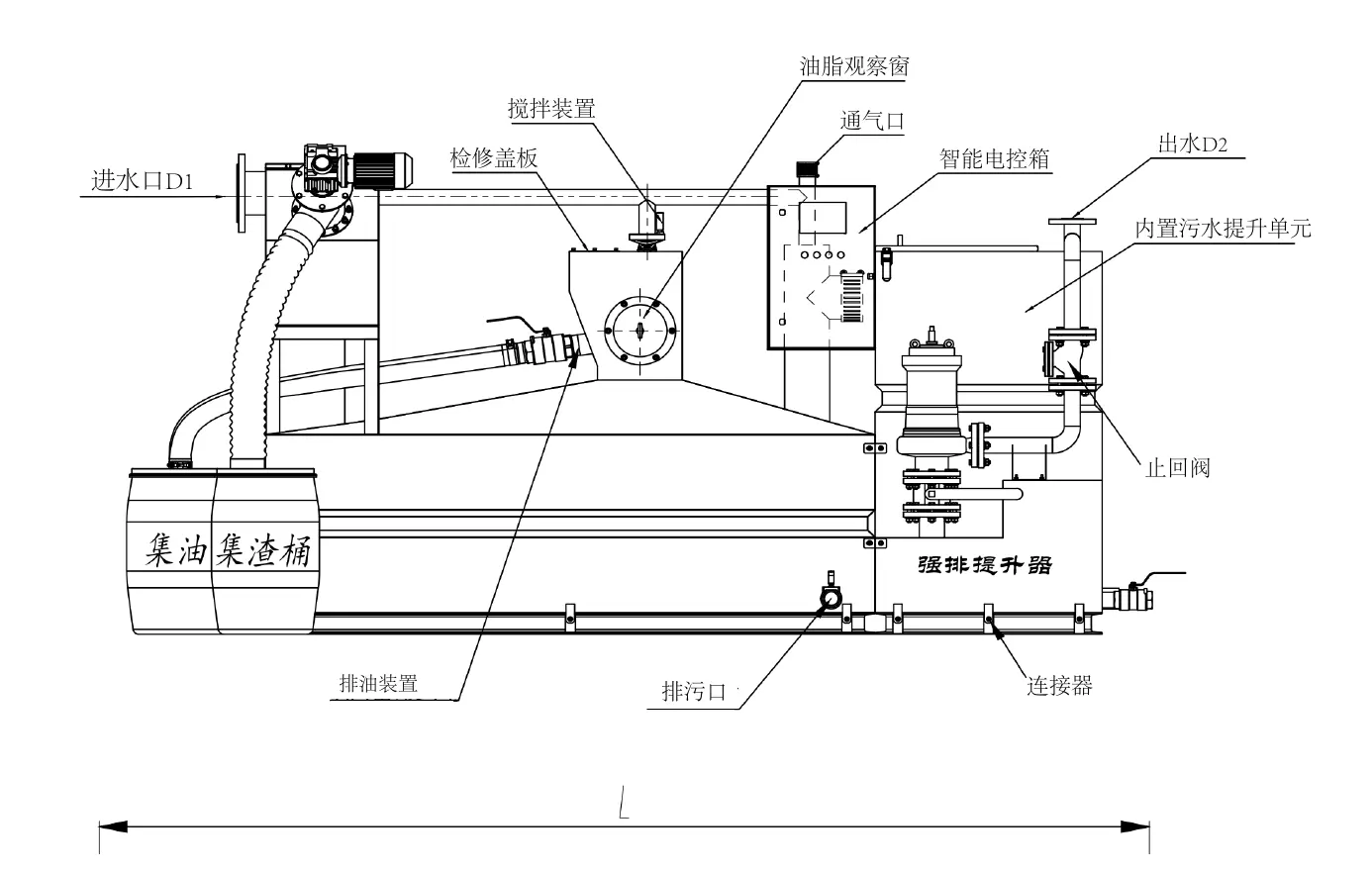

外置泵组布置、L 长度标注与进出水接口

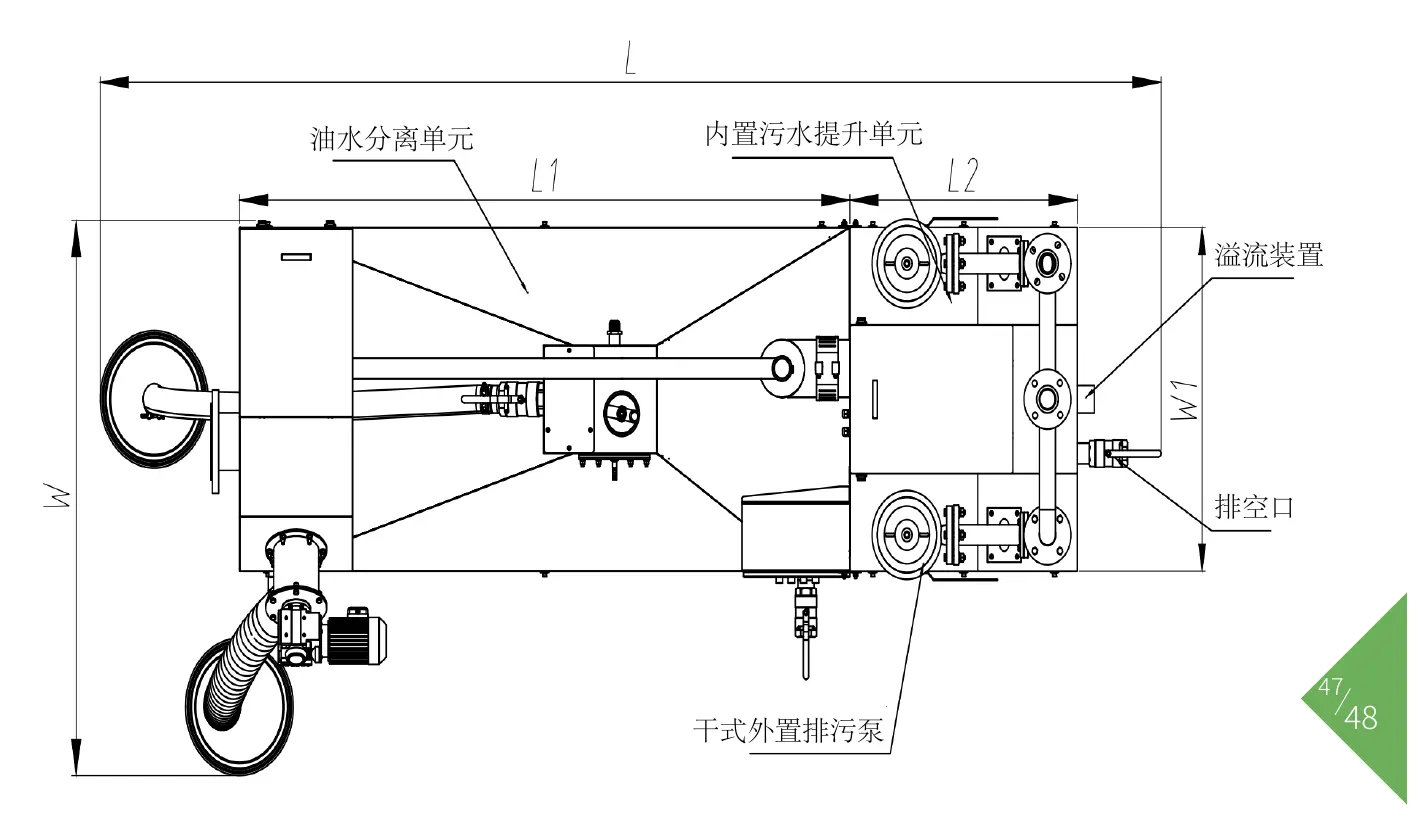

W 总宽度及油水分离、污水提升单元的布置关系
图纸为彩页中的通用外形示意。L1、L2 用于标识设备单元的分区长度,彩页未列出逐型号数值;具体分区尺寸及连接位置以项目确认图纸为准。
高效主动过滤分离技术 净畅智控清洁系统 双泵智能设计



从分离机构到双泵提升,从设备布置到日常检修,关注每个运行环节。
将固液分离、油脂收集与污水提升组合,便于在设备间集中布置。

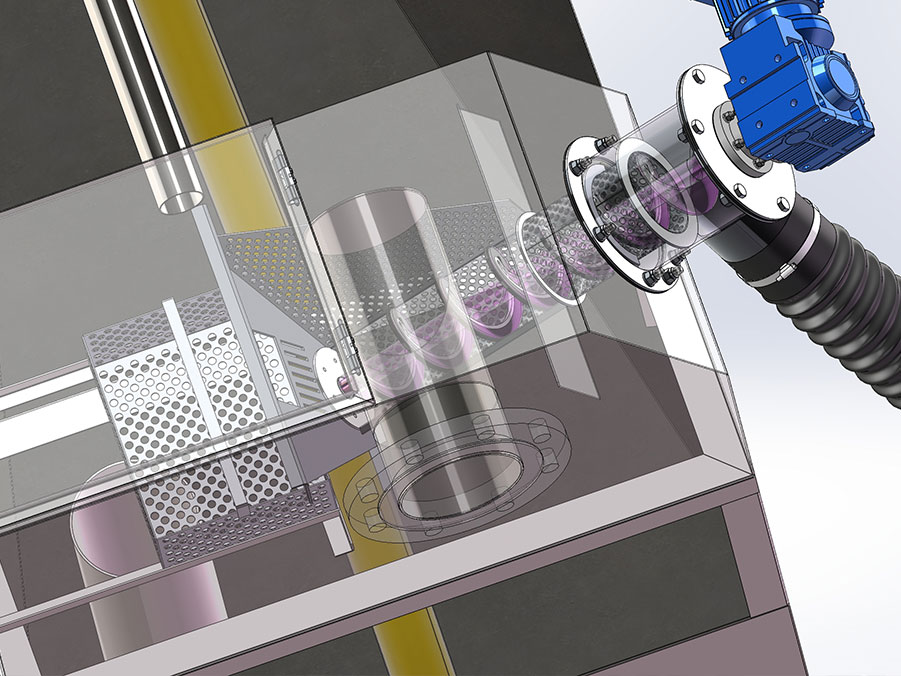

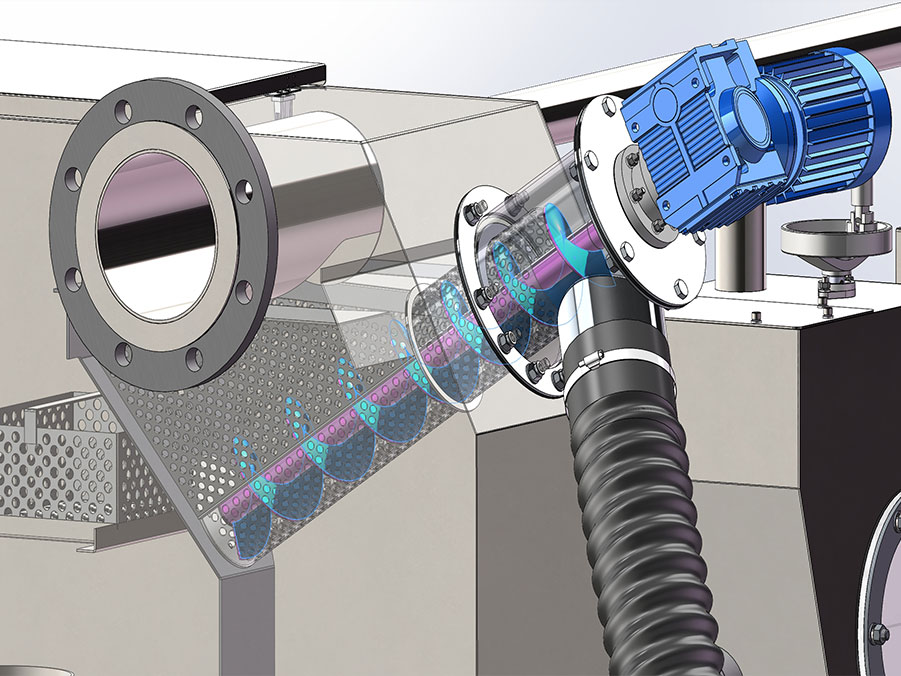

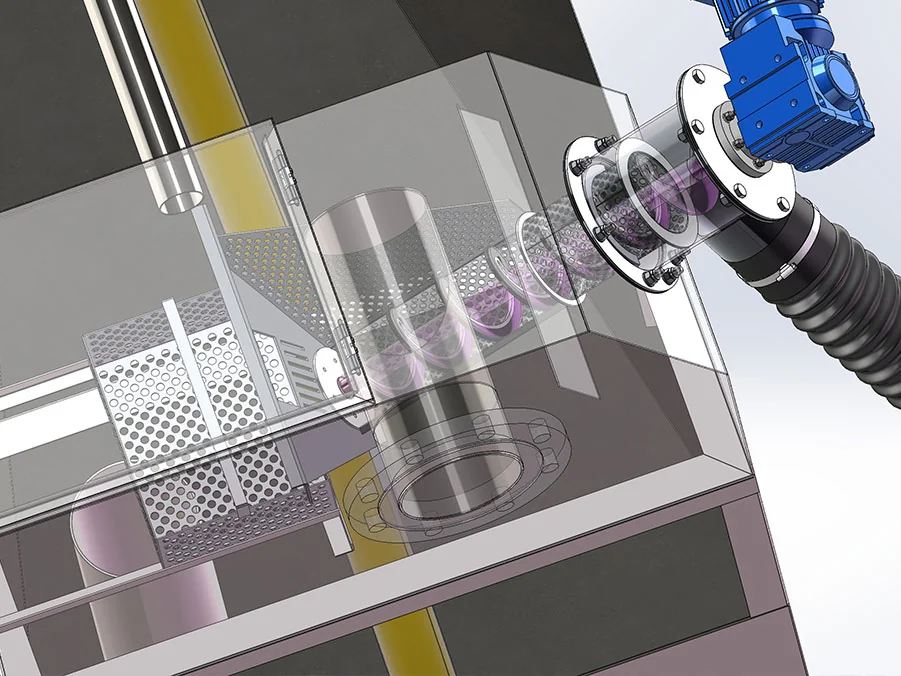

螺旋输送与滤网清洁结构协同,减少日常人工清理环节。

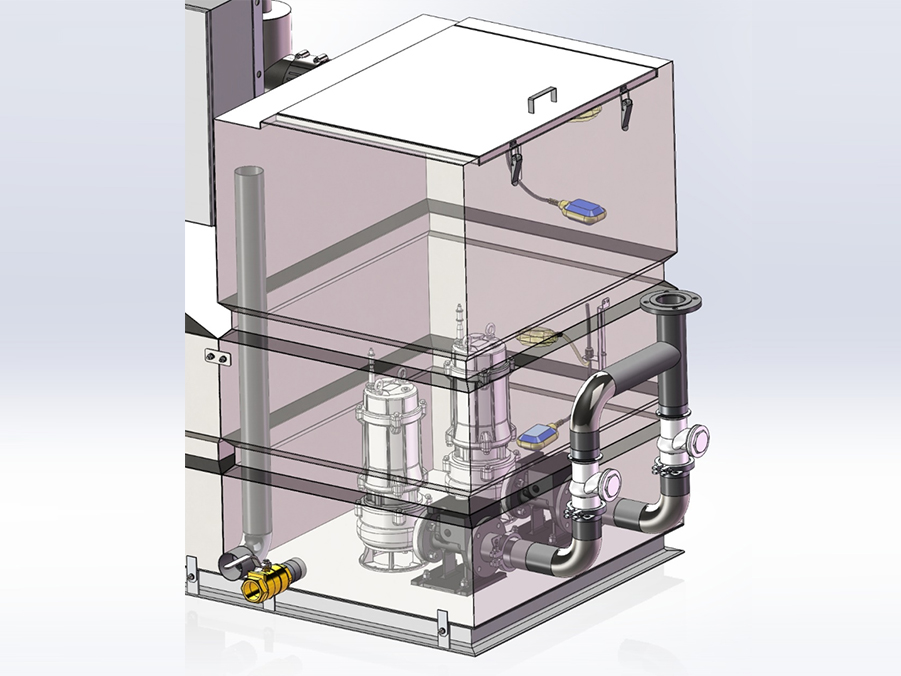

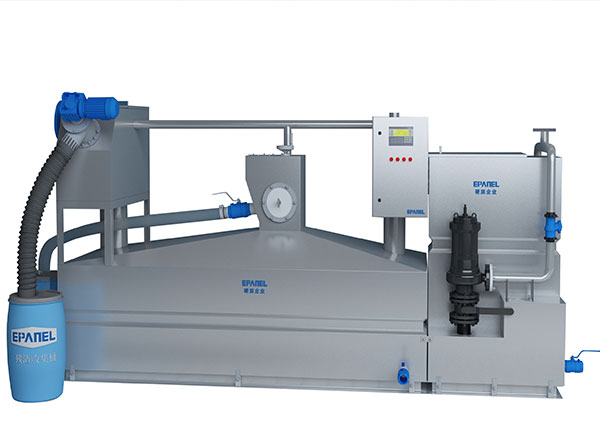

泵内置系列的后端提升仓配置双泵,结合液位控制启停,便于设备运行管理。

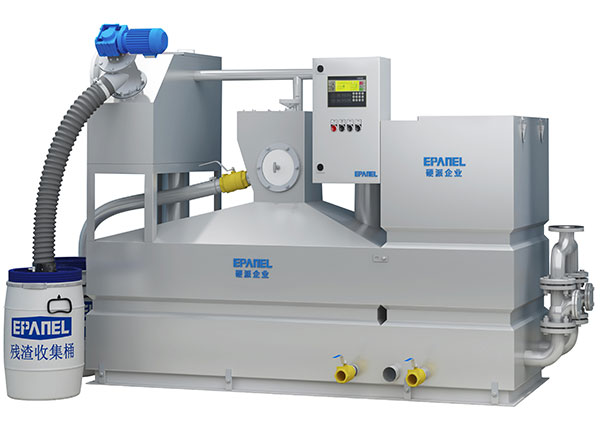

不锈钢箱体搭配检修盖,管路接口集中布置,方便检查与维护。
