YP-S1 / 产品概述
微型直连式
供水泵站
为分散用水场景，提供紧凑的直连增压方案。
YP-S1系列微型直连式供水泵站面向农村自建房、别墅、老旧小区单幢建筑及城乡供水改造。将户外柜体、卧式离心泵、稳压罐、全变频控制系统、仪表及管路阀门集成布置，既可连接供水管网实现叠压供水，也可连接水箱实现调蓄增压供水。
微型集成 / 管网直连 / 按需配置
供水压力
20–60mH₂O，由设备型号决定
介质温度
0–70℃
01 / OPERATING PRINCIPLE
运行原理
以压力反馈，衔接进水、增压与用水。
窄屏可左右滑动查看完整示意图。
- 01
直连进水
来水经检修阀、过滤器进入设备，进水管路与泵组连通。
- 02
变频增压
控制系统根据压力反馈调节水泵转速，匹配用水需求；水泵与变频器采用一对一全变频配置。
- 03
稳压供水
泵组出水经阀组汇入出水总管，配合稳压罐与压力仪表，向用户管网供水。
- 04
监测与保护
压力信号送入控制柜，协同执行软启软停、运行监测及异常保护。
系统衔接为示意。直连方案需结合供水条件及项目设计确认，具体型号、配置和技术参数以选型方案为准。
02 / APPLICATIONS
应用领域
从单幢建筑，到村镇管网末端。
老旧小区改造
适用于单幢建筑供水改造，结合现有管网条件进行增压供水。
农村自建房与别墅
面向分散住宅、小规模用水场景，按流量与扬程选择设备。
城乡一体化供水
用于村镇管网末端及城乡供水建设中的局部加压。
小高层与顶层加压
适用于小高层住宅管网加压，或屋顶水箱供水的顶层用户增压。
户外、楼道与屋顶
柜式集成布置，可结合场地条件选择户外、楼道或楼顶安装。
水箱调蓄增压
与水箱连接时，可组成调蓄增压供水方案。
03 / CONTROL & PROTECTION
产品功能
围绕供水控制、设备保护与运行管理。
变流变压模式
根据运行需求设置供水控制模式，兼顾流量变化与压力调节。
高效节能模式
利用全变频调速，使泵组运行与实际用水需求相匹配。
启停压力缓冲
控制转速及启停过程，减小设备启停对配水管网的影响。
高温高湿防护
针对温度与湿度工况配置设备防护，保障控制与运行环境。
管网超压保护
监测管网压力，提供超压异常保护。
泵组缺水保护
监测缺水工况，提供泵组缺水保护。
泵组防冻保护
配合防冻控制及选配保温措施，适应低温安装环境。
远程监控功能
通过物联网模块对接用户管理平台，支持远程监测与运维。
04 / PRODUCT ADVANTAGES
产品优势
将安装、使用与维护，一并纳入设计。
紧凑集成，适配多种场地
双泵柜体为900×450×1200mm，占地约0.405m²；三泵柜体为1200×600×1300mm，便于按场地规划安装。
法兰连接，便于安装
设备与配水管采用法兰连接，整体柜式布局有助于运输、接管与安装组织。
触屏交互，便于维护
真彩触摸屏配合数字化仪表，集中查看运行信息；总线控制与监测支持诊断和预警。
全变频配置，平稳供水
变频器与水泵一对一配置，通过转速调节和软启软停，降低启停过程中的压力波动。
多重降噪，改善环境
高载波变频优化电压波形，配合柜内吸音棉与门框密封，抑制电磁噪声及声音外泄。
智能物联，支持远程运维
物联网模块支持多数据中心及用户平台对接，便于集中监测、报警与运行管理。
05 / SPECIFICATIONS
产品规格与性能
供水能力、控制配置与工作条件。
- 型号规格
- YP-S1标准设备全系列
- 供水流量
- 1–44m³/h，由设备型号决定
- 供水压力
- 20–60mH₂O，由设备型号决定
- 介质温度
- 0–70℃
- 增压范围
- 泵扬程的40%–100%（全变频控制）
- 恒压精度
- ≤1mH₂O
- 稳定时间
- ≤5s
- 操作方式
- 手动操作、自动控制、集中控制（总线远程控制）
- 启停方式
- 变频泵软启软停，减小管网压力扰动
- 控制方式
- 出水口恒压控制或自动变压控制（模拟末端恒压控制），可设置
- 运行方式
- QB（全变频运行）
- 人机界面
- 数字化仪表、真彩触摸屏
- 保护与报警
- 短路、过载、缺相保护及指示灯报警；变频器自我保护
- 故障对策
- 泵组互为备用
- 过流部件材质
- 泵、阀、罐及管路采用食品级304不锈钢
- 柜体形式
- 控制柜户外柜
- 安装基础
- 具有足够承重能力的混凝土机座
- 供电与接地
- 380V（+10%、-15%），50Hz；良好接地，接地电阻＜4Ω
- 环境条件
- 户外环境-30℃～40℃，无腐蚀性及易燃易爆气体；低温工况选配电伴热保温
- 海拔与振动
- 海拔1000m以下，振动不超过0.6g
06 / MODEL DESIGNATION
型号说明
以典型型号，理解设备配置。
型号示例
50YP-S1-12-40-2.2×250总管口径- 进出水总管DN50
YP设备系列- 硬派管网叠压供水设备代号
S1产品形式- 微型直连式供水泵站
12型号标注流量- 12m³/h，结合设备参数表确认选型
40单泵扬程- 40m
2.2单泵功率- 2.2kW
×2配泵台数- 2台
07 / TECHNICAL DATA
技术参数
五组流量等级，二十款设备配置。
013m³/h · 双泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 1m³/h | Q = 1.5m³/h | Q = 2m³/h | Q = 2.5m³/h | Q = 3m³/h | |||||||
| 1 | 50YP-S1-3-14-0.37x2 | YPK702QB-1.5S1 | YPDS25-2-16 | 2 | 0.37 | 17 | 16.5 | 16 | 15 | 14 | 150 |
| 2 | 50YP-S1-3-21-0.37x2 | YPK702QB-1.5S1 | YPDS25-2-24 | 2 | 0.37 | 26 | 25 | 24 | 22.5 | 21 | 150 |
| 3 | 50YP-S1-3-29-0.55x2 | YPK702QB-1.5S1 | YPDS25-2-33 | 2 | 0.55 | 36 | 34.5 | 33 | 31 | 29 | 160 |
| 4 | 50YP-S1-3-36-0.75x2 | YPK702QB-1.5S1 | YPDS25-2-42 | 2 | 0.75 | 44 | 43 | 42 | 38 | 36 | 160 |
013m³/h · 双泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 1m³/h | Q = 1.5m³/h | Q = 2m³/h | Q = 2.5m³/h | Q = 3m³/h | |||||||
| 1 | 50YP-S1-3-14-0.37x2 | YPK702QB-1.5S1 | YPDS25-2-16 | 2 | 0.37 | 17 | 16.5 | 16 | 15 | 14 | 150 |
| 2 | 50YP-S1-3-21-0.37x2 | YPK702QB-1.5S1 | YPDS25-2-24 | 2 | 0.37 | 26 | 25 | 24 | 22.5 | 21 | 150 |
| 3 | 50YP-S1-3-29-0.55x2 | YPK702QB-1.5S1 | YPDS25-2-33 | 2 | 0.55 | 36 | 34.5 | 33 | 31 | 29 | 160 |
| 4 | 50YP-S1-3-36-0.75x2 | YPK702QB-1.5S1 | YPDS25-2-42 | 2 | 0.75 | 44 | 43 | 42 | 38 | 36 | 160 |
026m³/h · 双泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 2m³/h | Q = 3m³/h | Q = 4m³/h | Q = 5m³/h | Q = 6m³/h | |||||||
| 5 | 50YP-S1-6-16-0.55x2 | YPK702QB-1.5S1 | YPDS32-4-17 | 2 | 0.55 | 19 | 18 | 17 | 16.5 | 16 | 150 |
| 6 | 50YP-S1-6-22-0.75x2 | YPK702QB-1.5S1 | YPDS32-4-26 | 2 | 0.75 | 29 | 27 | 26 | 24 | 22 | 160 |
| 7 | 50YP-S1-6-34-1.1x2 | YPK702QB-1.5S1 | YPDS32-4-37 | 2 | 1.1 | 39 | 38 | 37 | 35 | 34 | 160 |
| 8 | 50YP-S1-6-38-1.1x2 | YPK702QB-1.5S1 | YPDS32-4-46 | 2 | 1.1 | 49 | 47 | 46 | 42 | 38 | 160 |
0312m³/h · 双泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 5m³/h | Q = 7m³/h | Q = 8m³/h | Q = 10m³/h | Q = 12m³/h | |||||||
| 9 | 50YP-S1-12-7-0.75x2 | YPK702QB-1.5S1 | YPDS40-8-10 | 2 | 0.75 | 12 | 11 | 10 | 8 | 7 | 170 |
| 10 | 50YP-S1-12-19-1.1x2 | YPK702QB-1.5S1 | YPDS40-8-23 | 2 | 1.1 | 24 | 23.5 | 23 | 20 | 19 | 170 |
| 11 | 50YP-S1-12-29-1.5x2 | YPK702QB-1.5S1 | YPDS40-8-34 | 2 | 1.5 | 35 | 34.5 | 34 | 31 | 29 | 180 |
| 12 | 50YP-S1-12-40-2.2x2 | YPK702QB-2.2S1 | YPDS40-8-46 | 2 | 2.2 | 48 | 47 | 46 | 42 | 40 | 190 |
0424m³/h · 三泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 10m³/h | Q = 14m³/h | Q = 16m³/h | Q = 20m³/h | Q = 24m³/h | |||||||
| 13 | 65YP-S1-24-7-0.75x3 | YPK703QB-1.5S1 | YPDS40-8-10 | 3 | 0.75 | 12 | 11 | 10 | 8 | 7 | 210 |
| 14 | 65YP-S1-24-19-1.1x3 | YPK703QB-1.5S1 | YPDS40-8-23 | 3 | 1.1 | 24 | 23.5 | 23 | 20 | 19 | 210 |
| 15 | 65YP-S1-24-29-1.5x3 | YPK703QB-1.5S1 | YPDS40-8-34 | 3 | 1.5 | 35 | 34.5 | 34 | 31 | 29 | 230 |
| 16 | 65YP-S1-24-40-2.2x3 | YPK703QB-2.2S1 | YPDS40-8-46 | 3 | 2.2 | 48 | 47 | 46 | 42 | 40 | 240 |
0544m³/h · 三泵
表内扬程H对应各列流量Q；窄屏可左右滑动查看完整参数。
| 序号 | 设备型号 | 控制柜型号 | 卧式离心泵型号 | 配泵台数 | 单泵功率kW | 对应扬程 H (m) | 净重kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q = 20m³/h | Q = 26m³/h | Q = 32m³/h | Q = 38m³/h | Q = 44m³/h | |||||||
| 17 | 100YP-S1-44-9-1.1x3 | YPK703QB-1.1S1 | YPDS50-16-12 | 3 | 1.1 | 13 | 12.5 | 12 | 10 | 9 | 250 |
| 18 | 100YP-S1-44-22-2.2x3 | YPK703QB-2.2S1 | YPDS50-16-28 | 3 | 2.2 | 30 | 29 | 28 | 24 | 22 | 260 |
| 19 | 100YP-S1-44-35-3x3 | YPK703QB-3S1 | YPDS50-16-42 | 3 | 3 | 45 | 44 | 42 | 39 | 35 | 270 |
| 20 | 100YP-S1-44-48-4x3 | YPK703QB-4S1 | YPDS50-16-57 | 3 | 4 | 60 | 59 | 57 | 53 | 48 | 270 |
08 / OUTLINE DIMENSIONS
外形图与结构尺寸
W为宽度，D为深度，H为高度。
窄屏可左右滑动查看完整示意图。
| 设备配置 | 配泵台数 | W · 宽度 (mm) | D · 深度 (mm) | H · 高度 (mm) |
|---|---|---|---|---|
| 双泵柜体 | 2 | 900 | 450 | 1200 |
| 三泵柜体 | 3 | 1200 | 600 | 1300 |
外形图为柜体布置示意。安装基础、接管位置、运输通道及检修空间请结合项目图纸确认。
PRODUCT DESIGN
从外观到接口，看清设备布局。

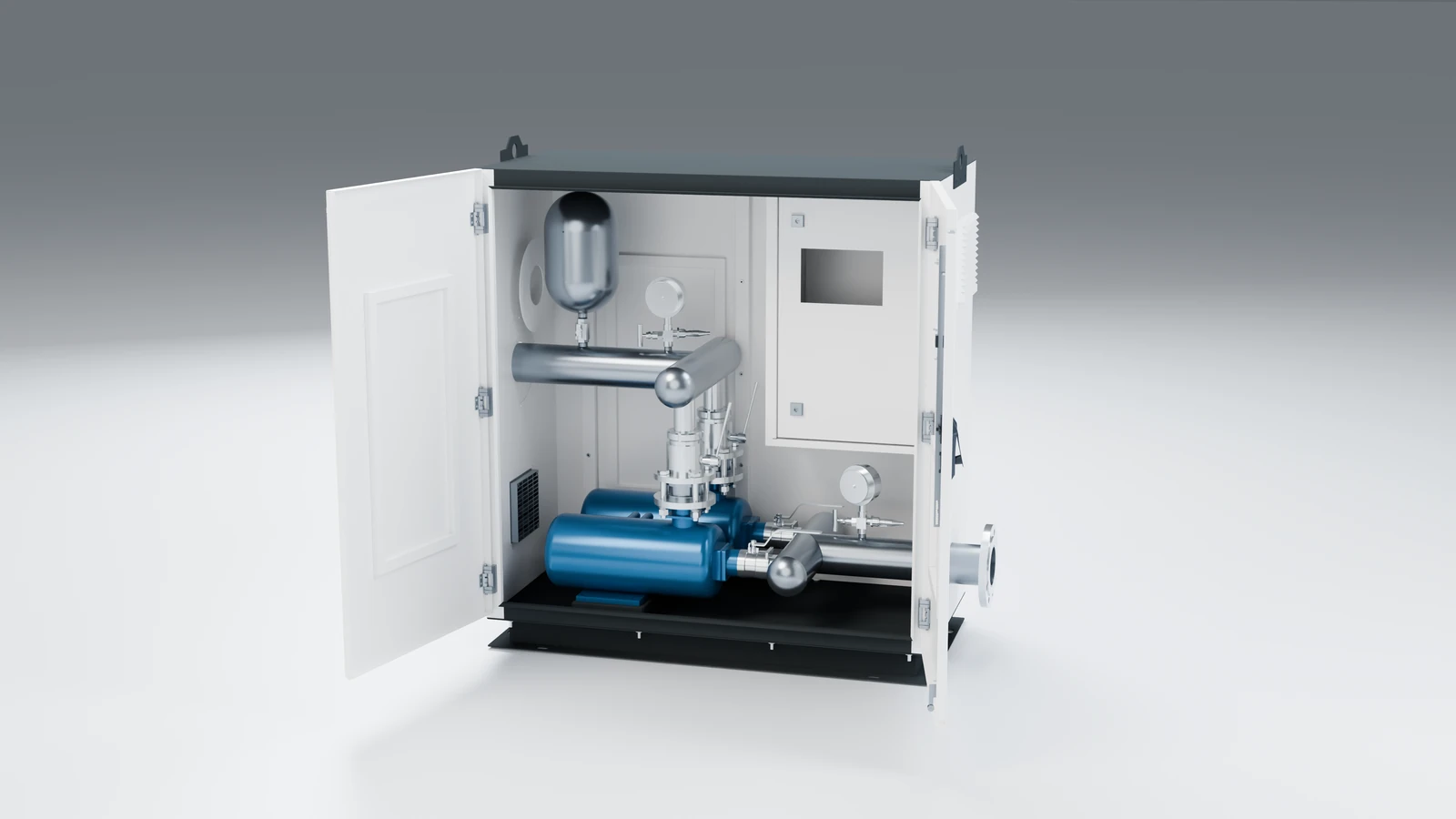

白色箱体、多角度外观与开门结构，
逐一查看泵组及管路细节。

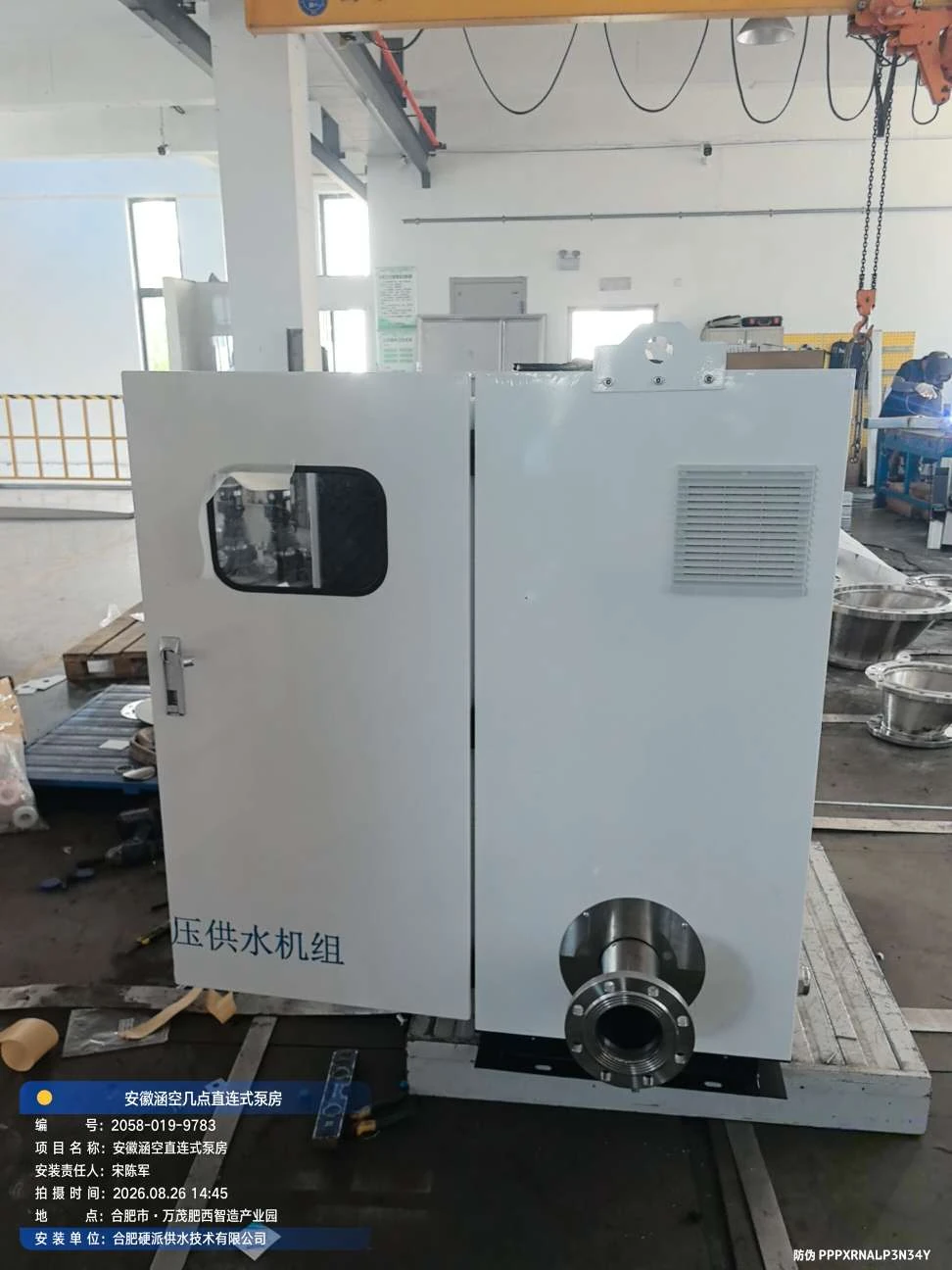

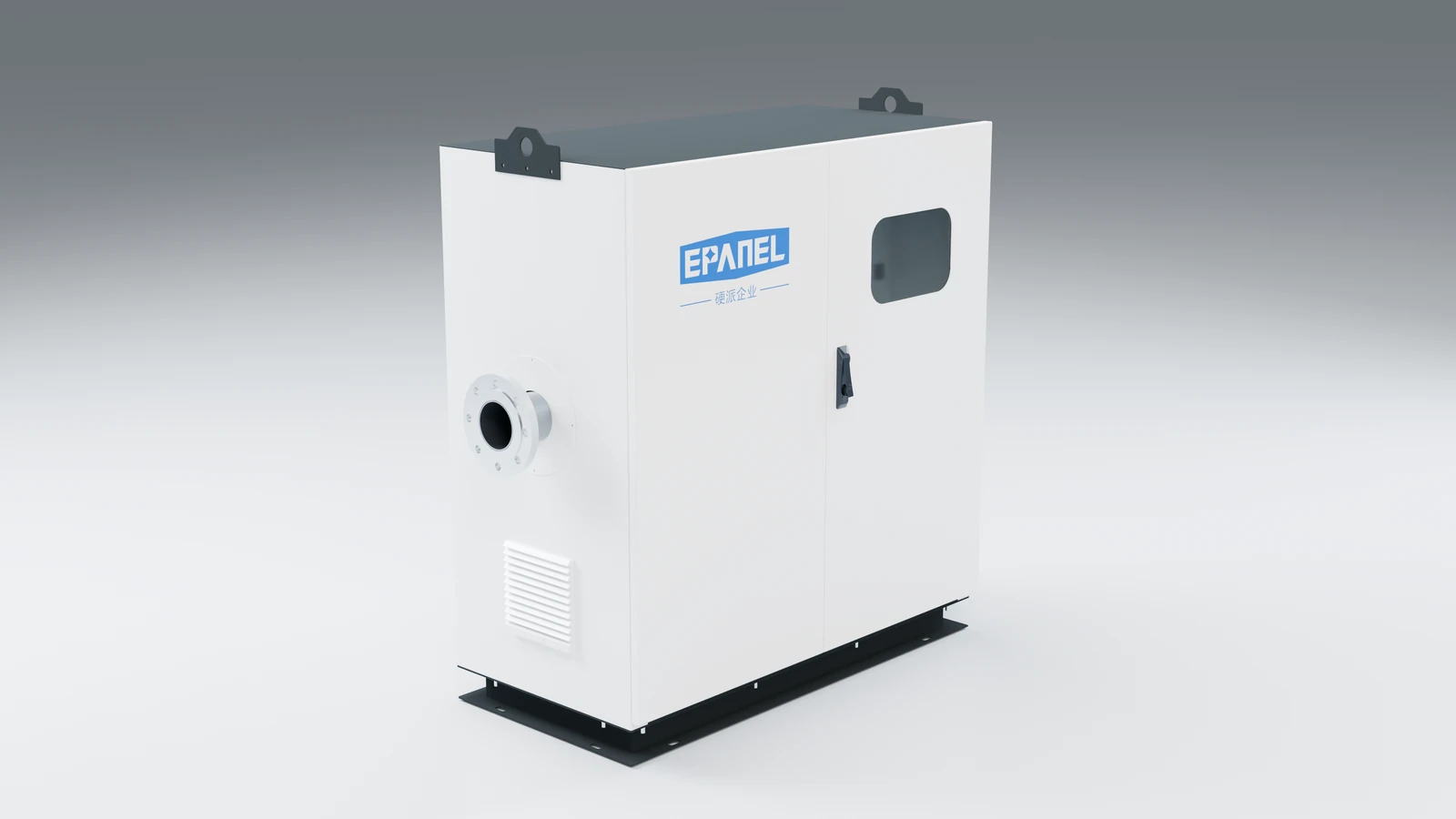

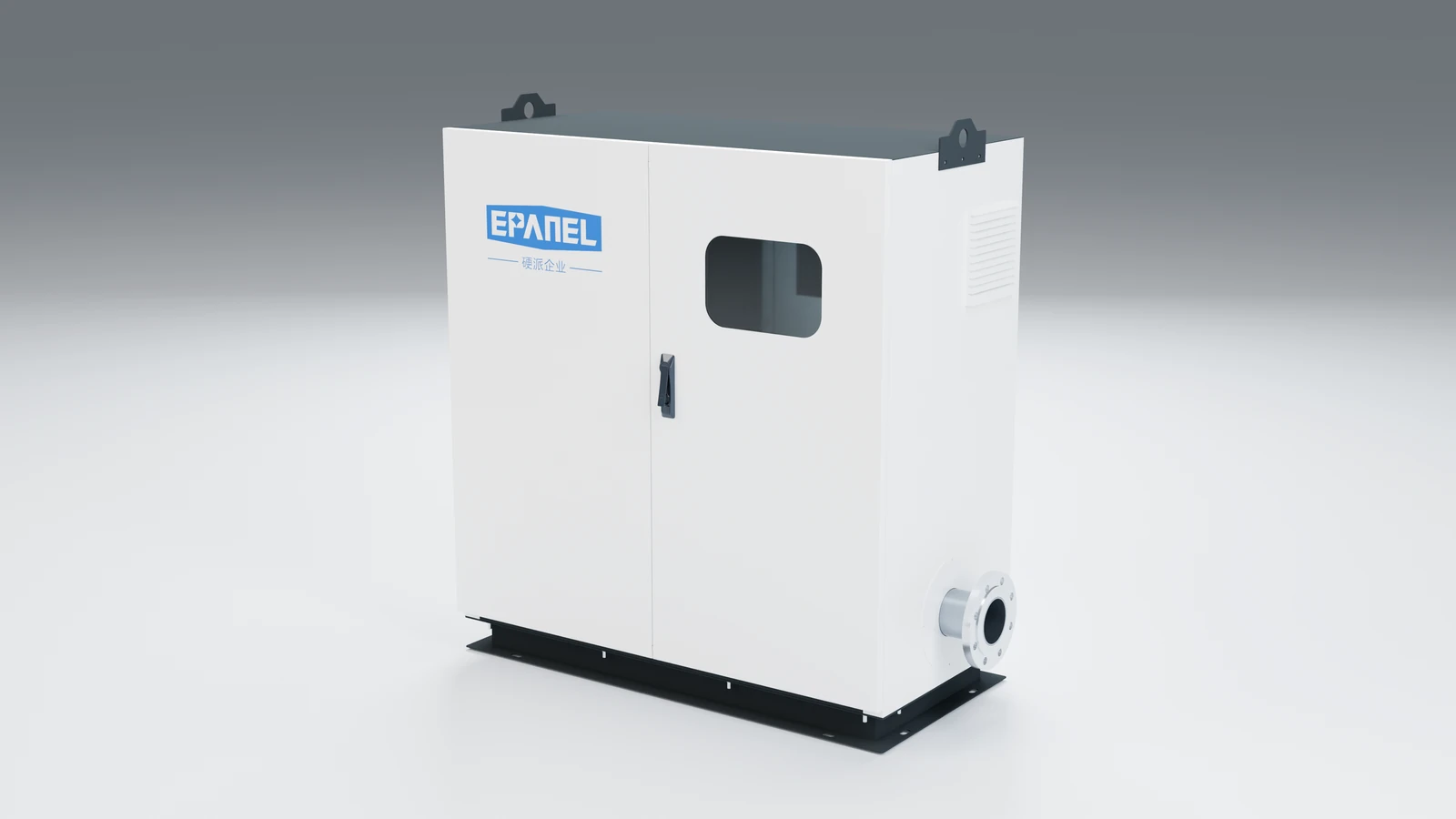

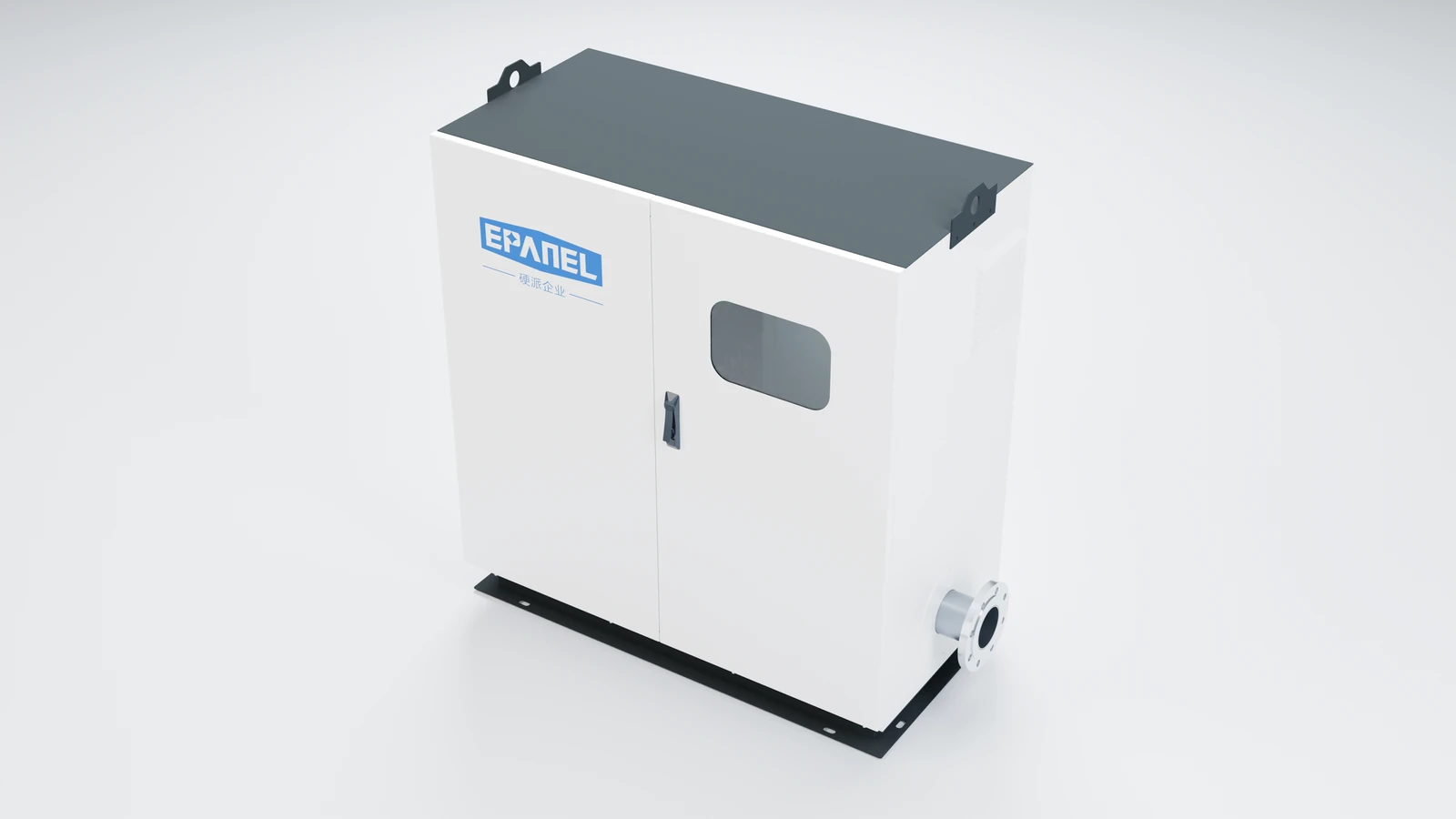

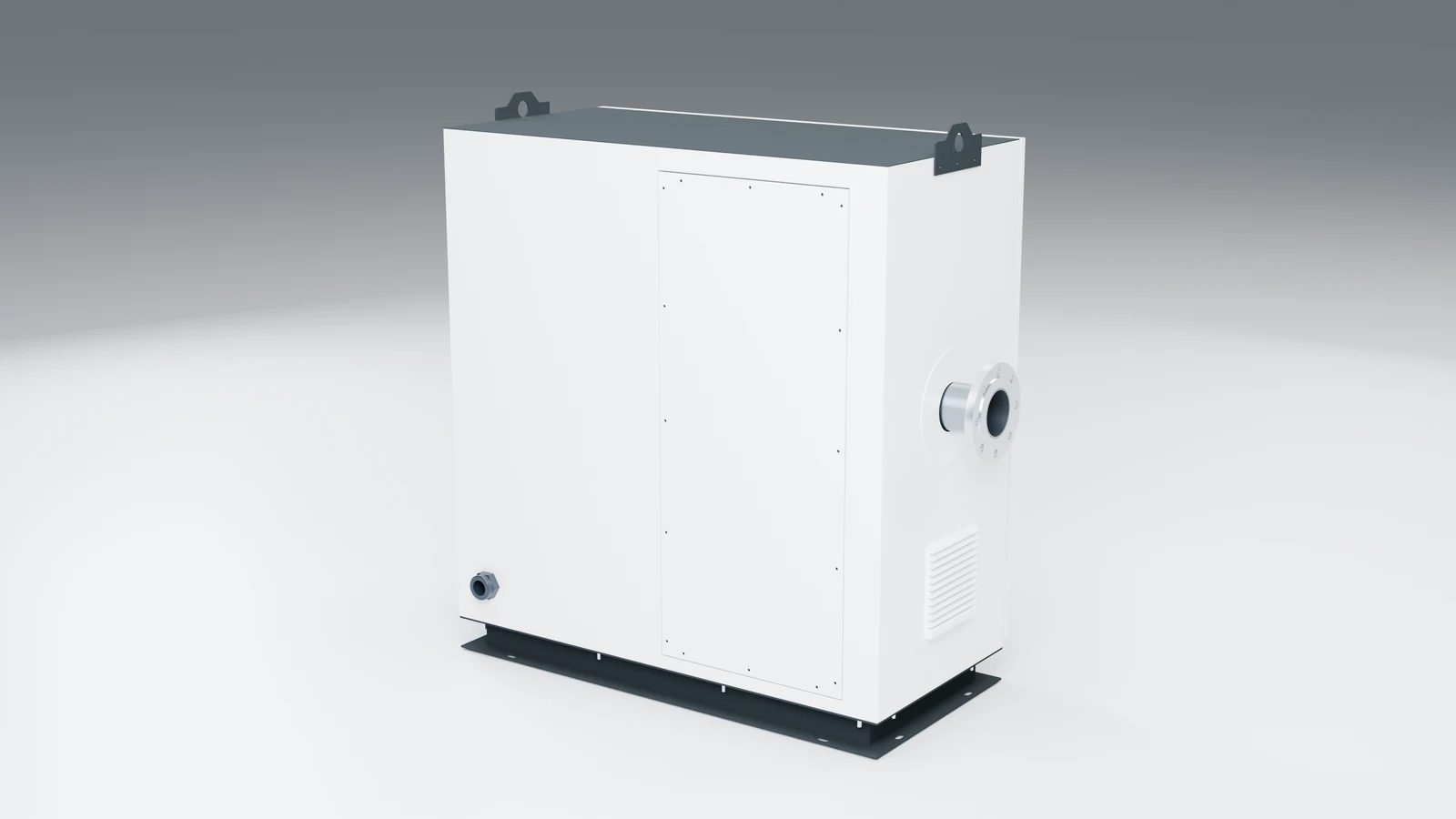

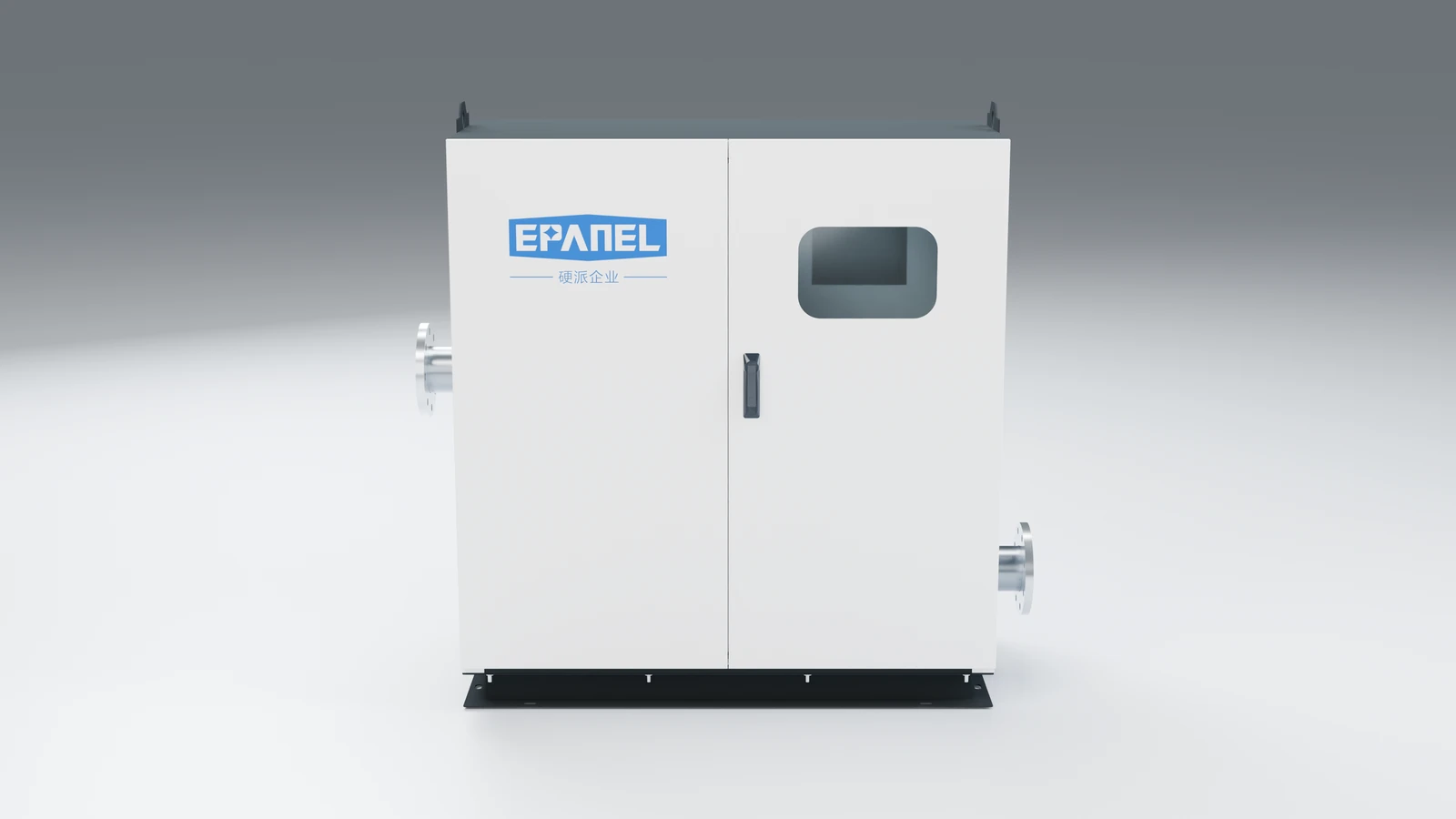

外观多角度

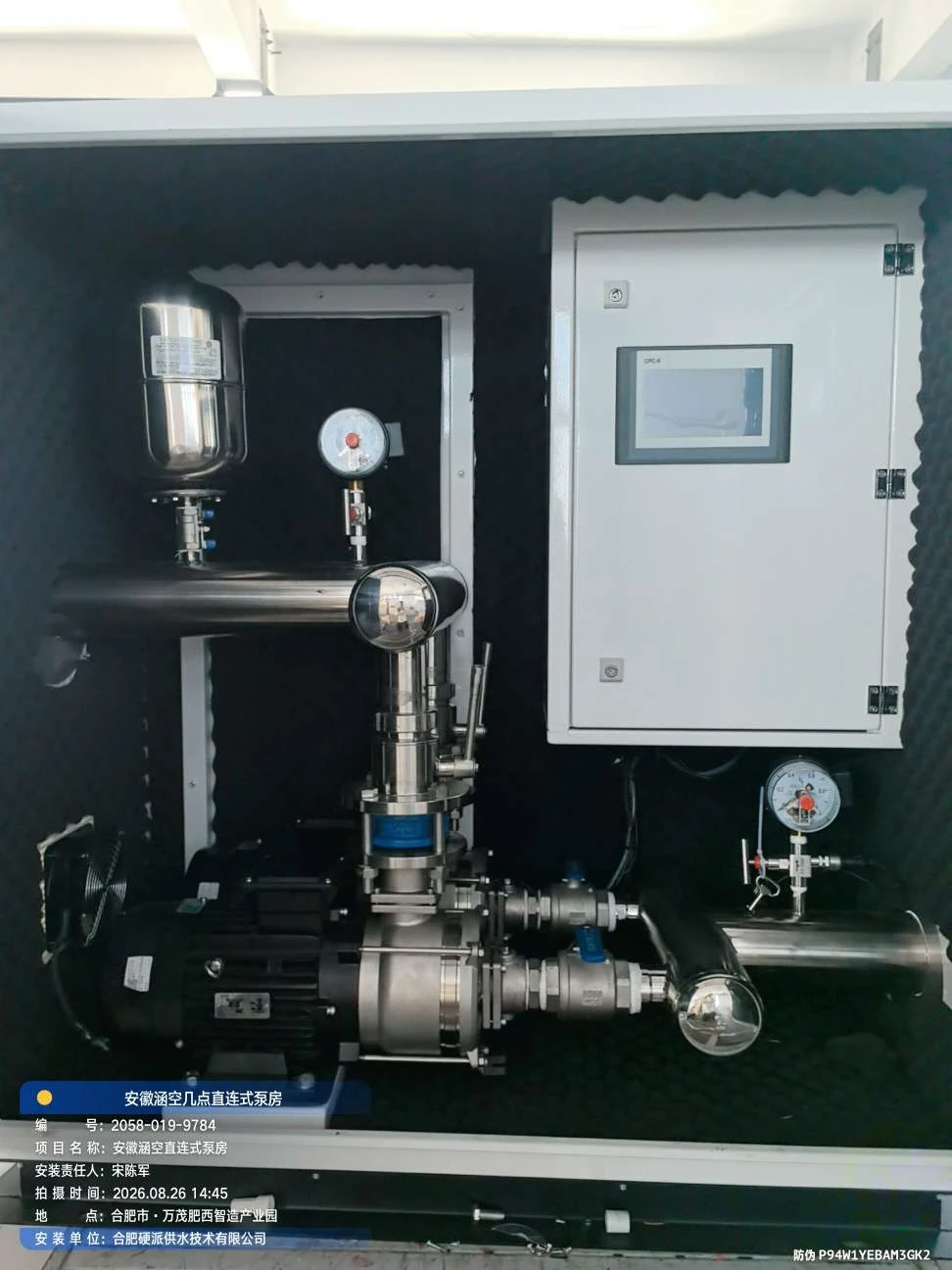

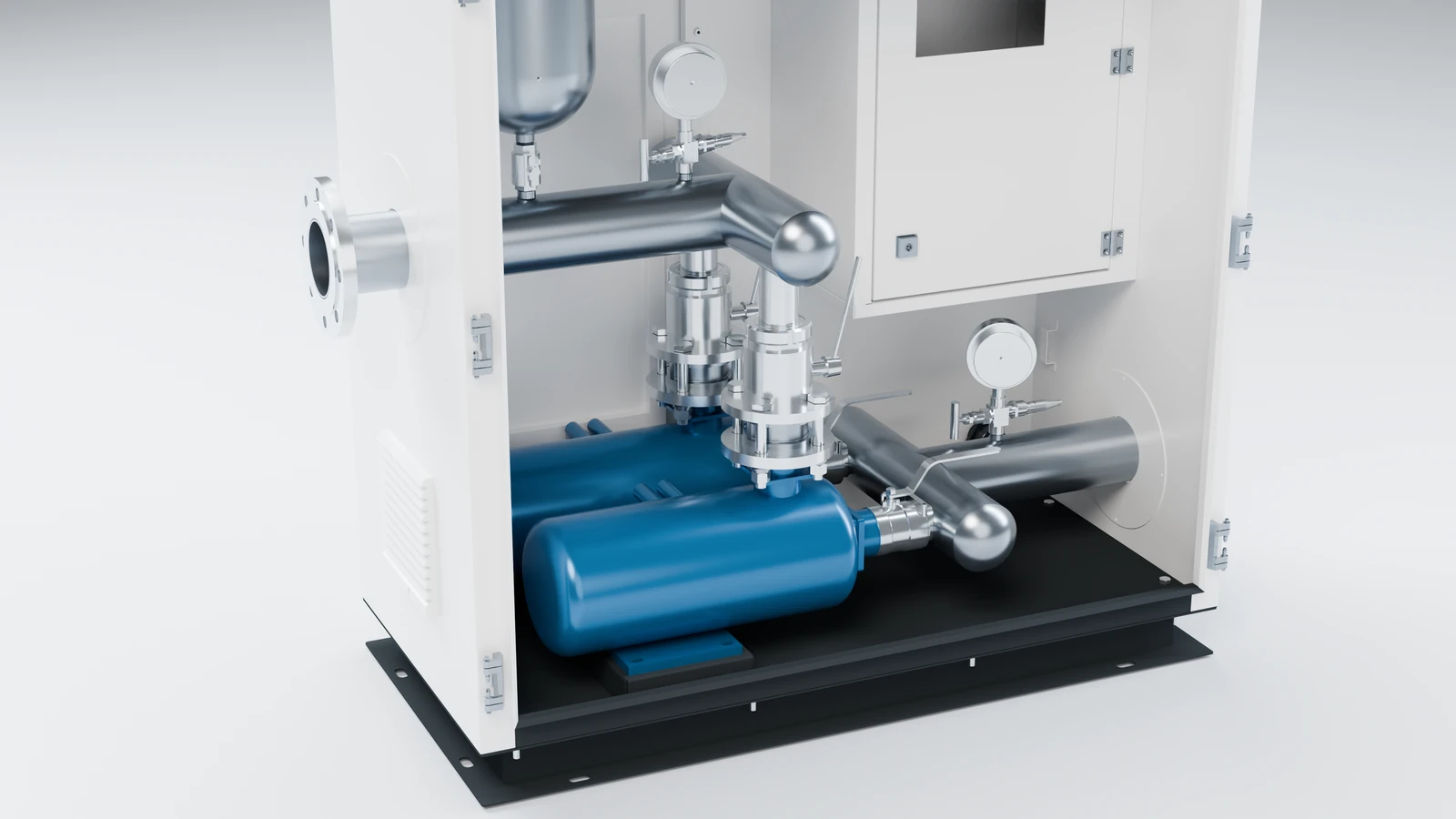

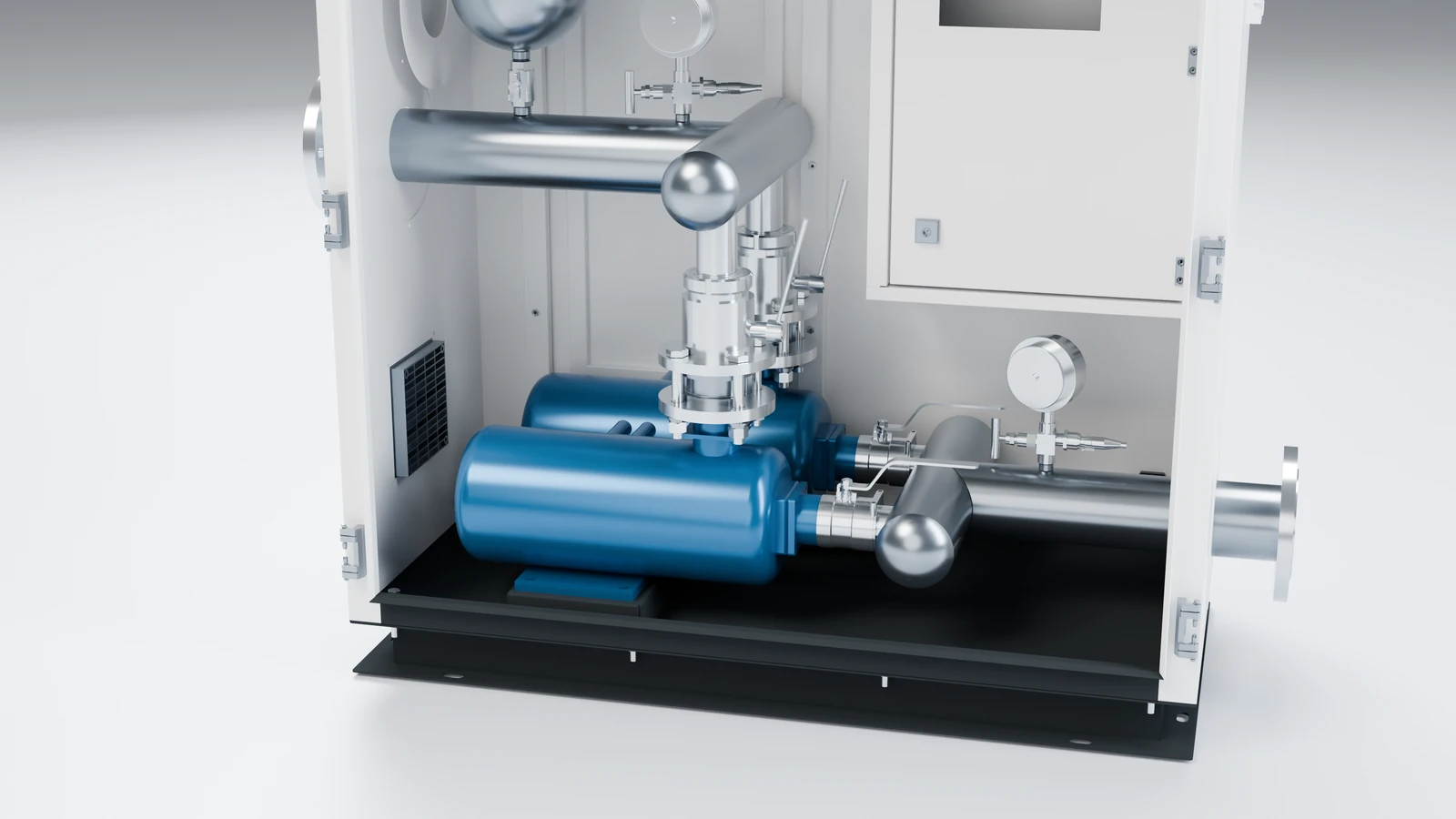

内部结构与细节
INTERACTIVE PRODUCT VIEW
产品交互式三维展示
拖拽旋转、滚轮缩放，也可点击柜门开合。
PROJECT SELECTION
从用水需求，确认设备方案。
让每一项配置，
都有清晰的项目依据。
- 核定设计流量
- 结合服务范围、同时用水量及用水规律，选择合适的设备流量等级。
- 确定所需扬程
- 核对进水压力、供水高度、末端所需压力及管路损失，结合Q-H数据选型。
- 匹配泵组配置
- 结合峰谷用水变化与运行需求，比较双泵、三泵方案及全变频运行工况。
- 落实安装条件
- 确认柜体尺寸、总管DN、基础承重、电源接地、运输及检修空间，并按环境配置保温防冻。
