返回动力在外。
维护，更从容。
卧式排污泵布置于 PE 箱体外侧，泵组与集水空间分开布局。巡检时可以直接观察泵体与连接部位，为泵组检修留出清晰的操作位置。
EPANEL / EXTERNAL PUMP SYSTEM

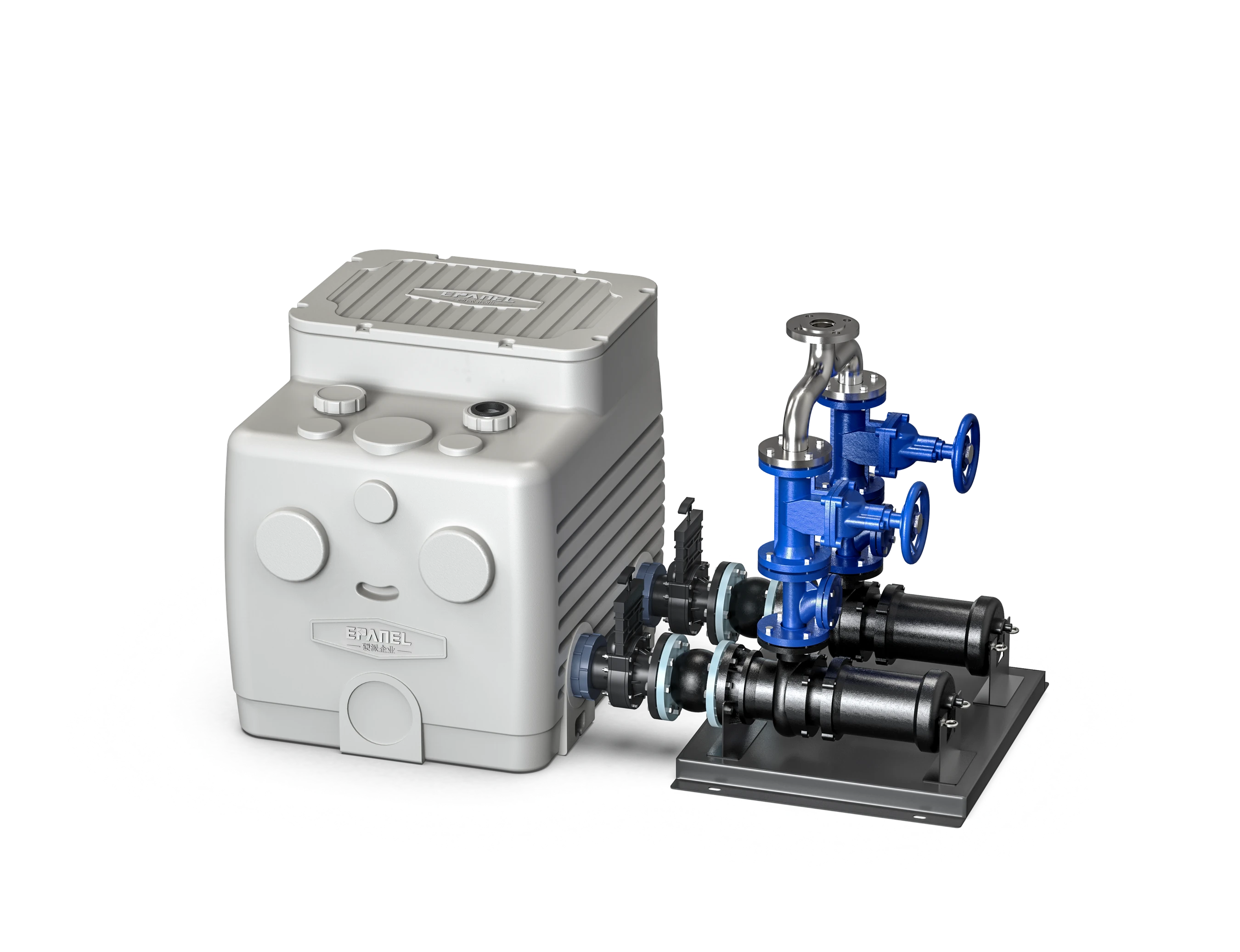

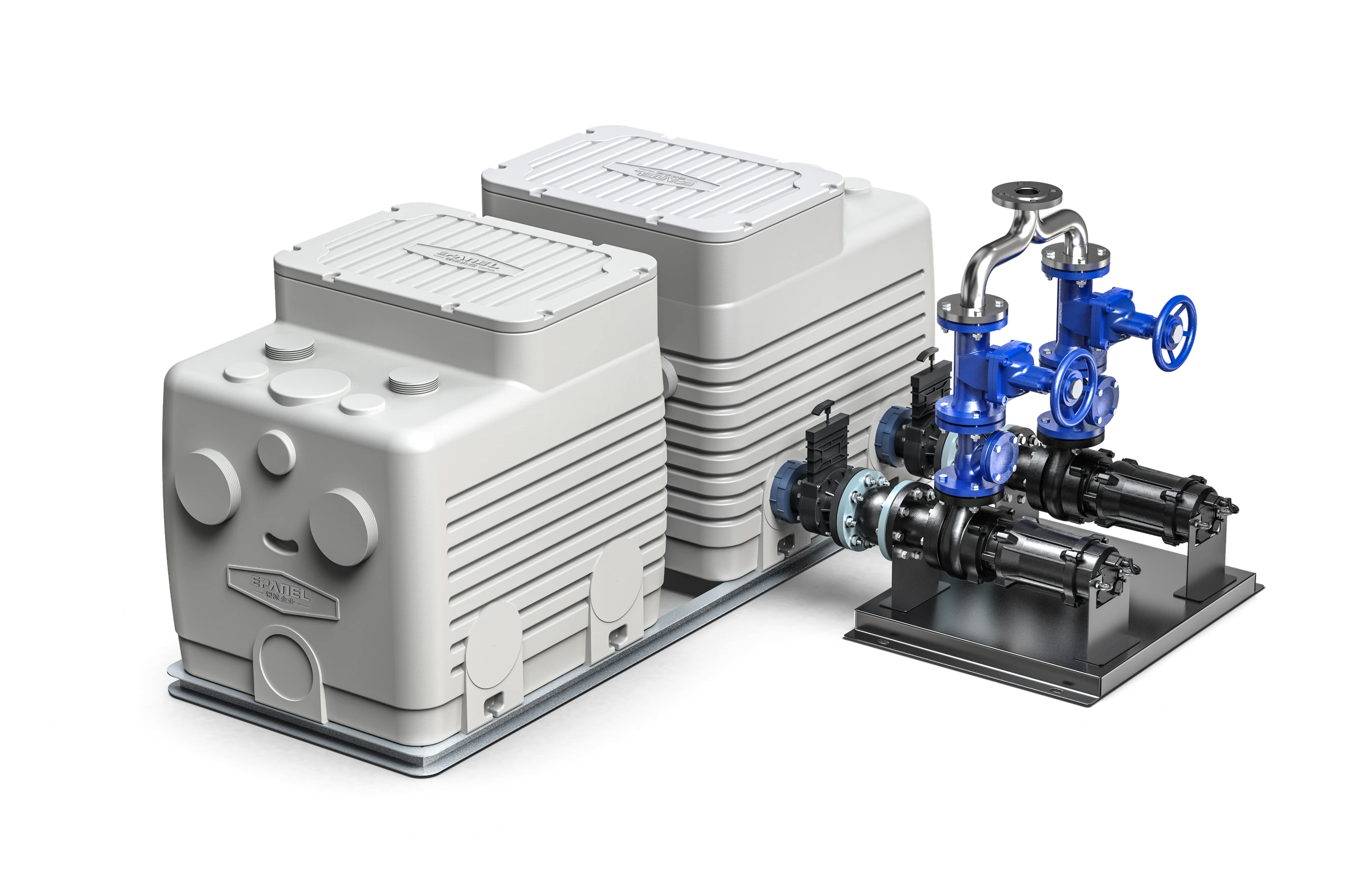

PE 集水箱体 外置卧式泵组 产品渲染图
PE 集水箱体 外置卧式泵组 产品渲染图硬派 · PWT 系列 / EXTERNAL PUMP
PE泵外置
污水提升器。
动力外置，维护更从容。
PE 集水箱体与外置卧式泵组，协同布局。
从污水收集到提升输送，让每个环节清晰可见。
250 L500 L1000 L三档容积 · 按项目选型
向下探索产品
ENGINEERED FOR ACCESS 让维护，触手可及。
系列箱体容积
250–1000L
250 / 500 / 1000 L箱体材质
PE
集水空间 · 清晰成型泵组结构
外置卧式泵
泵组位于箱体外侧样册供电参数
380V
具体配置按选型确认01 / DESIGNED AROUND ACCESS
把动力，
放在触手可及处。
集水、连接、提升、出水。
从结构开始，读懂一套设备。

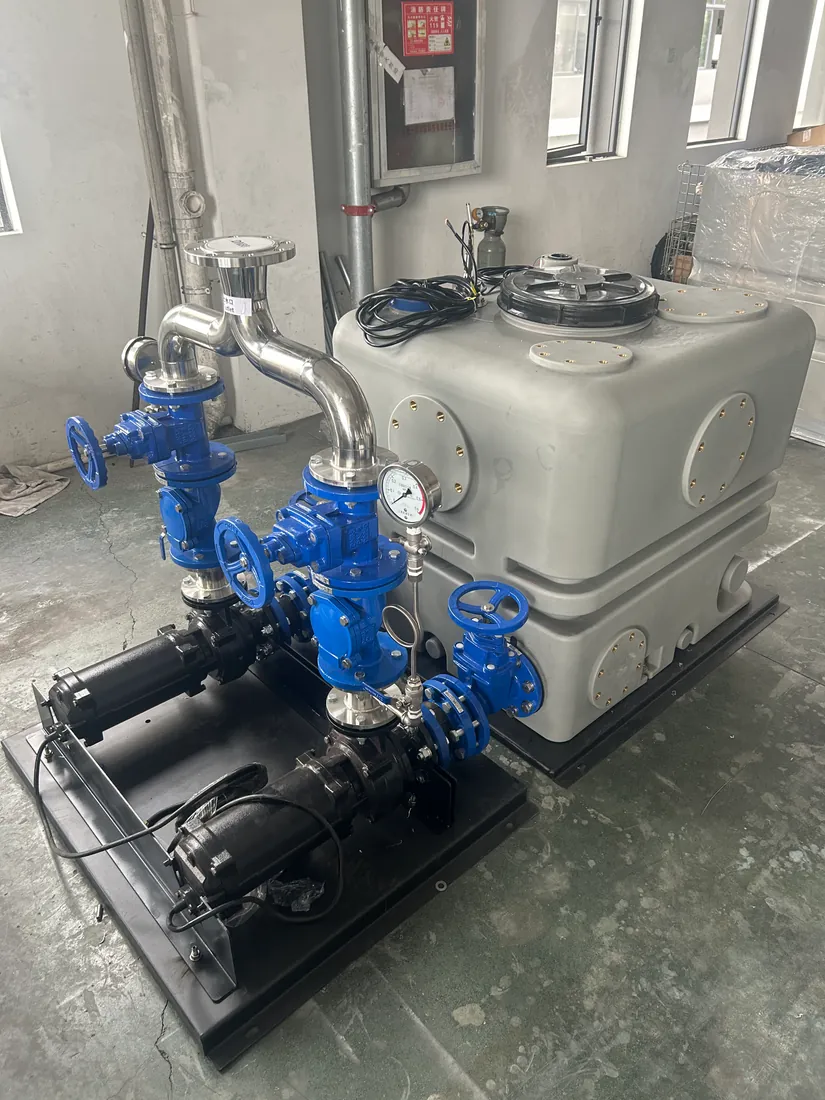

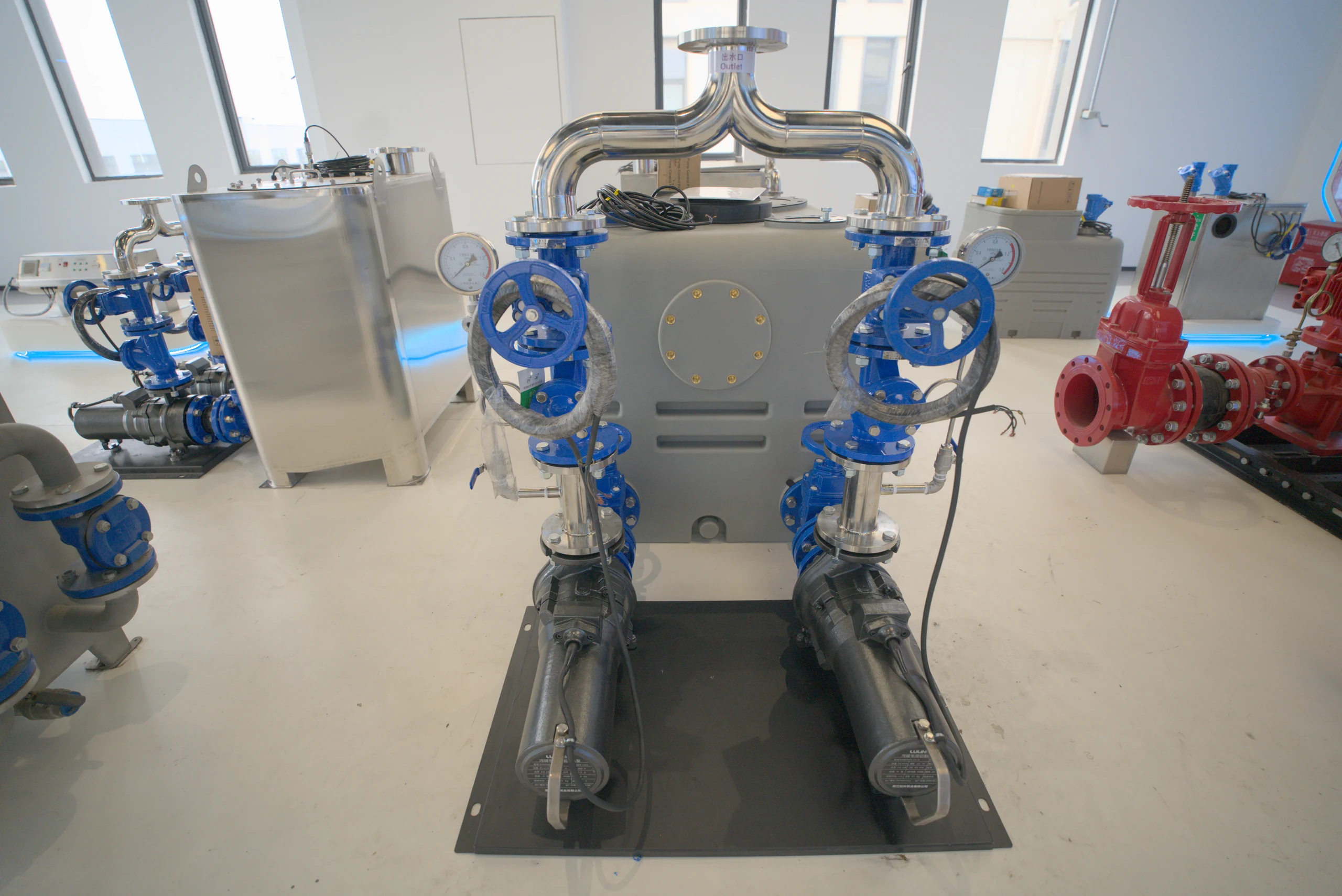

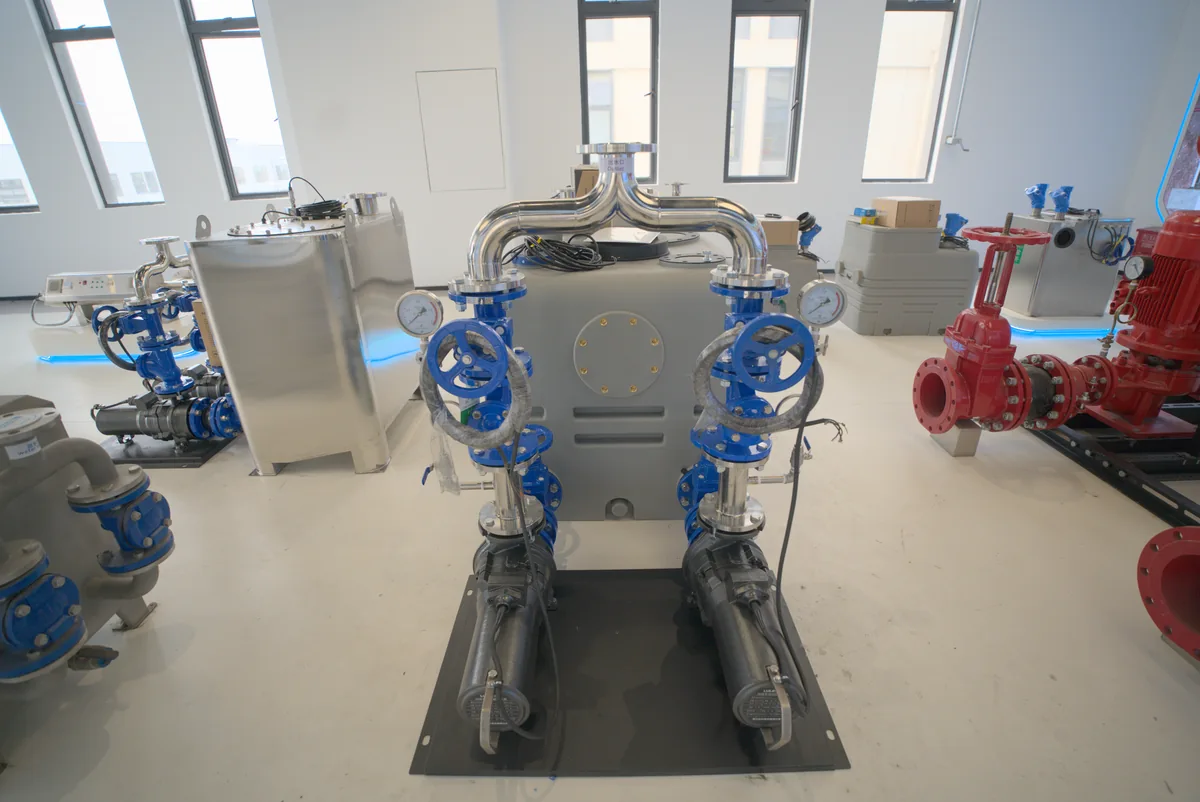

PWT / EXTERNAL DUAL PUMP
点击蓝色热点，查看部件说明
THE DETAILS THAT MATTER
动力在外。
双路输送。

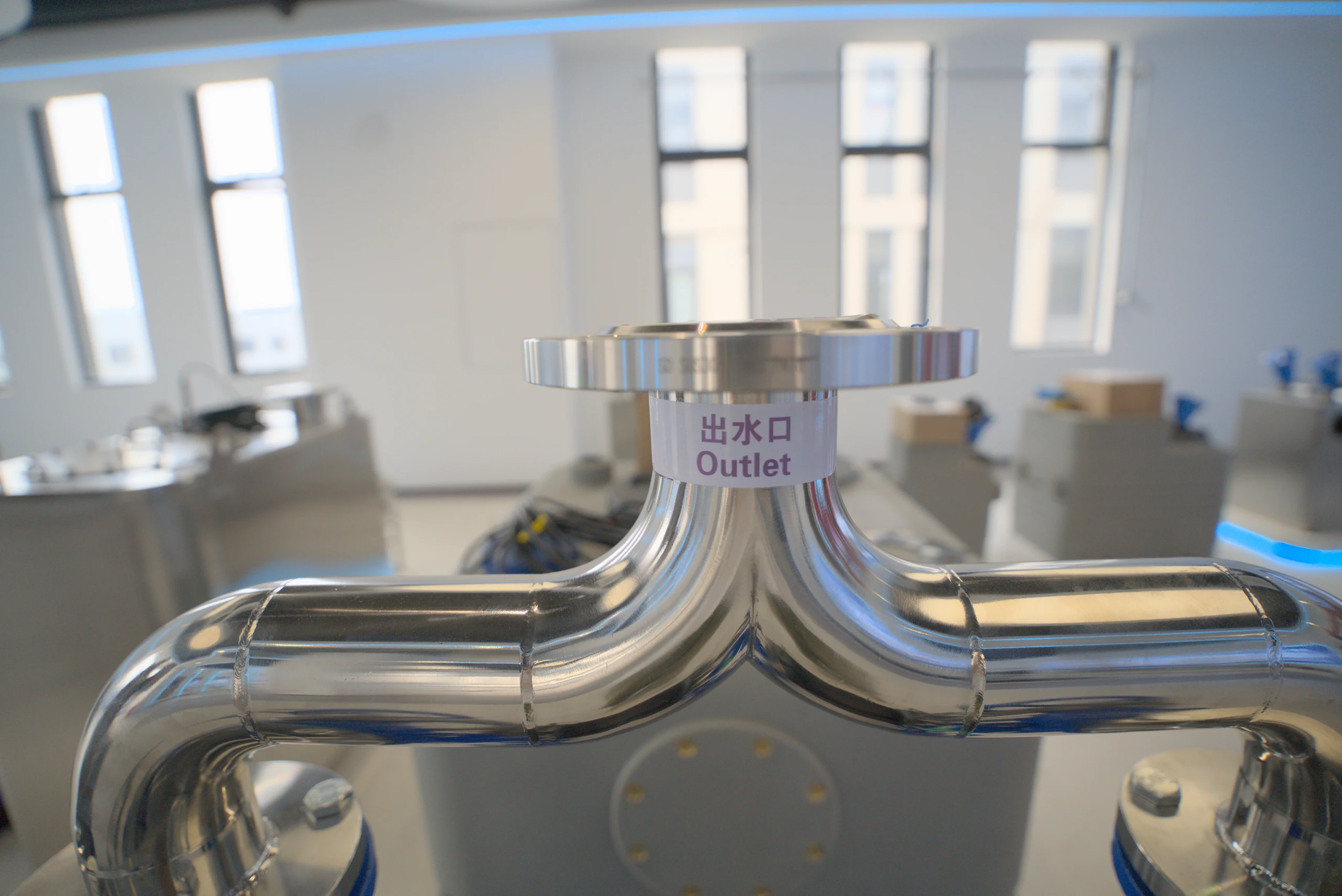

有序汇流。

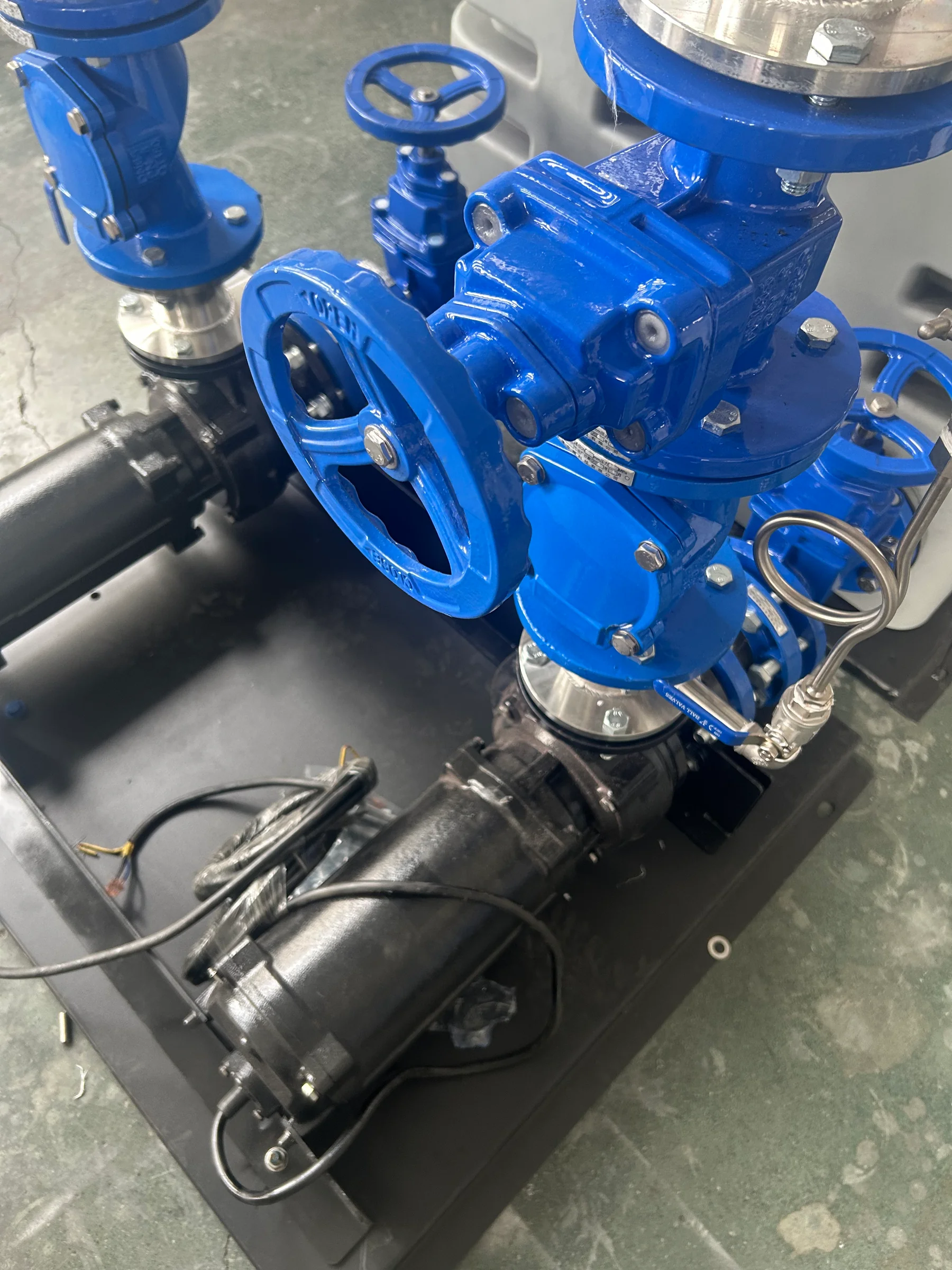

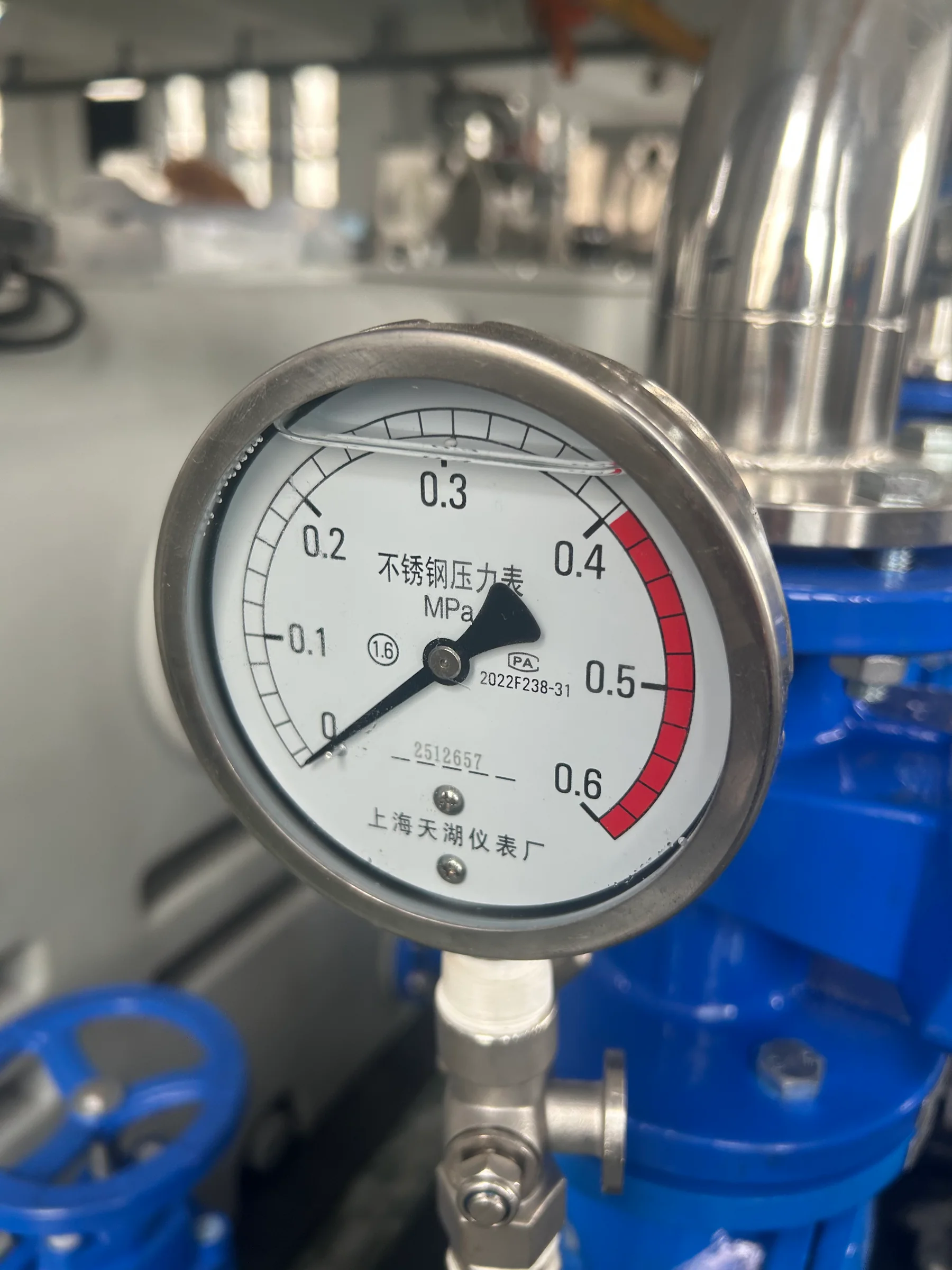

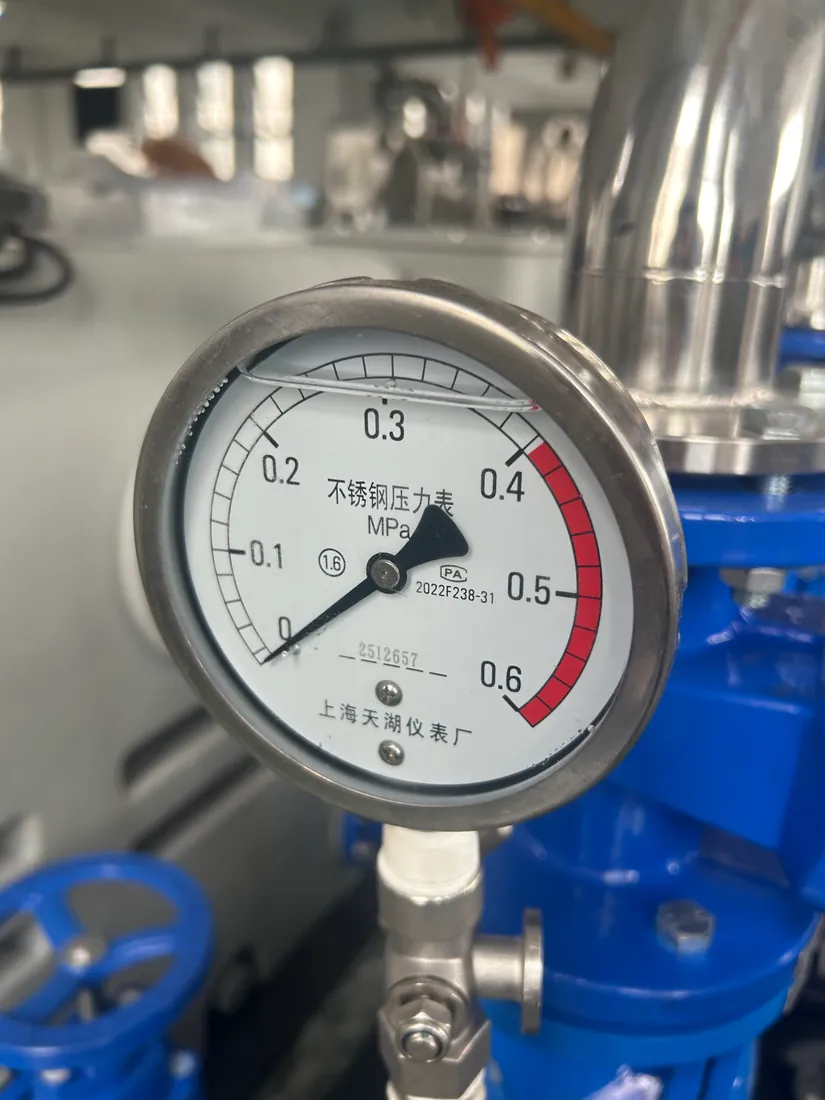

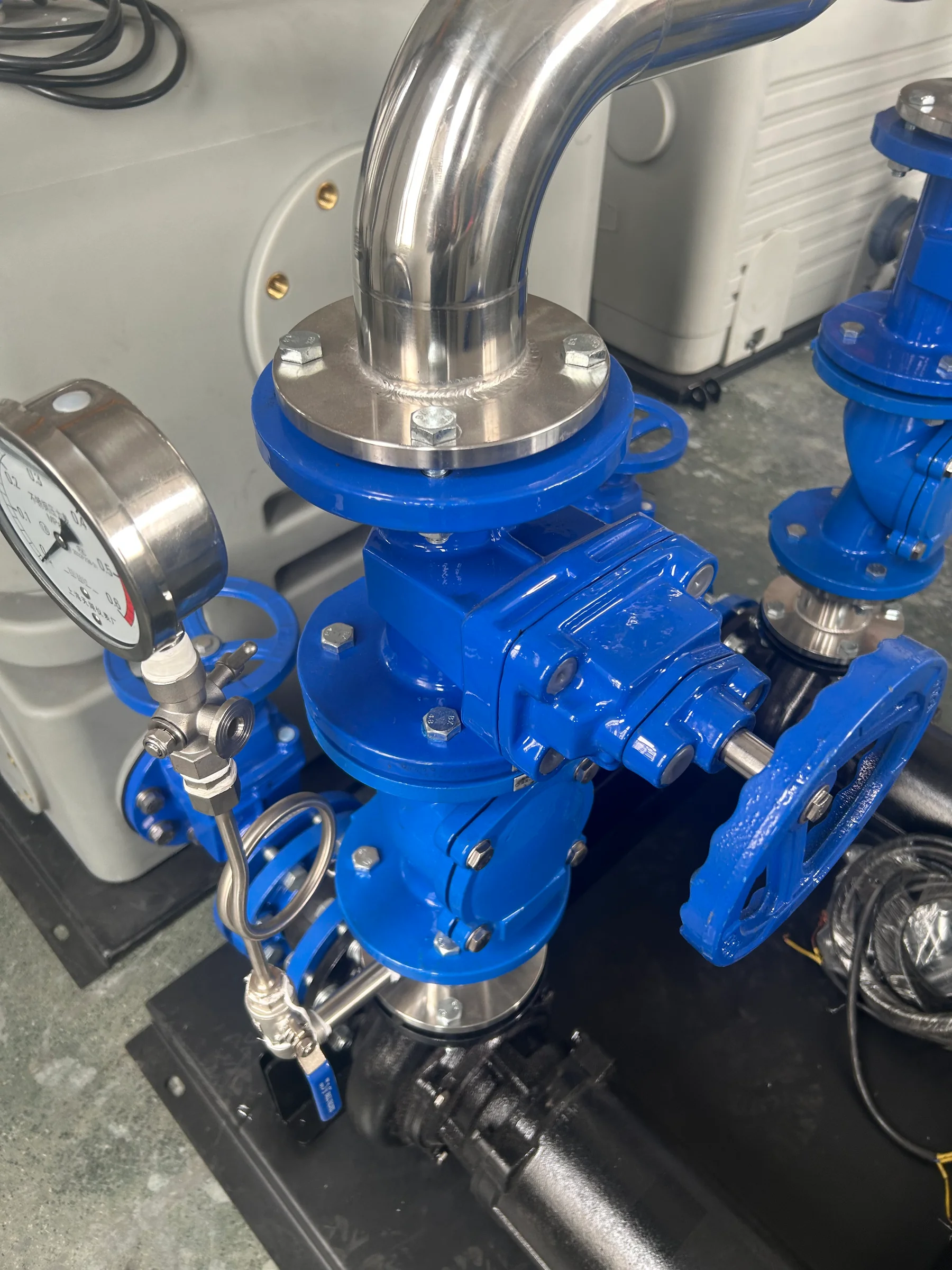

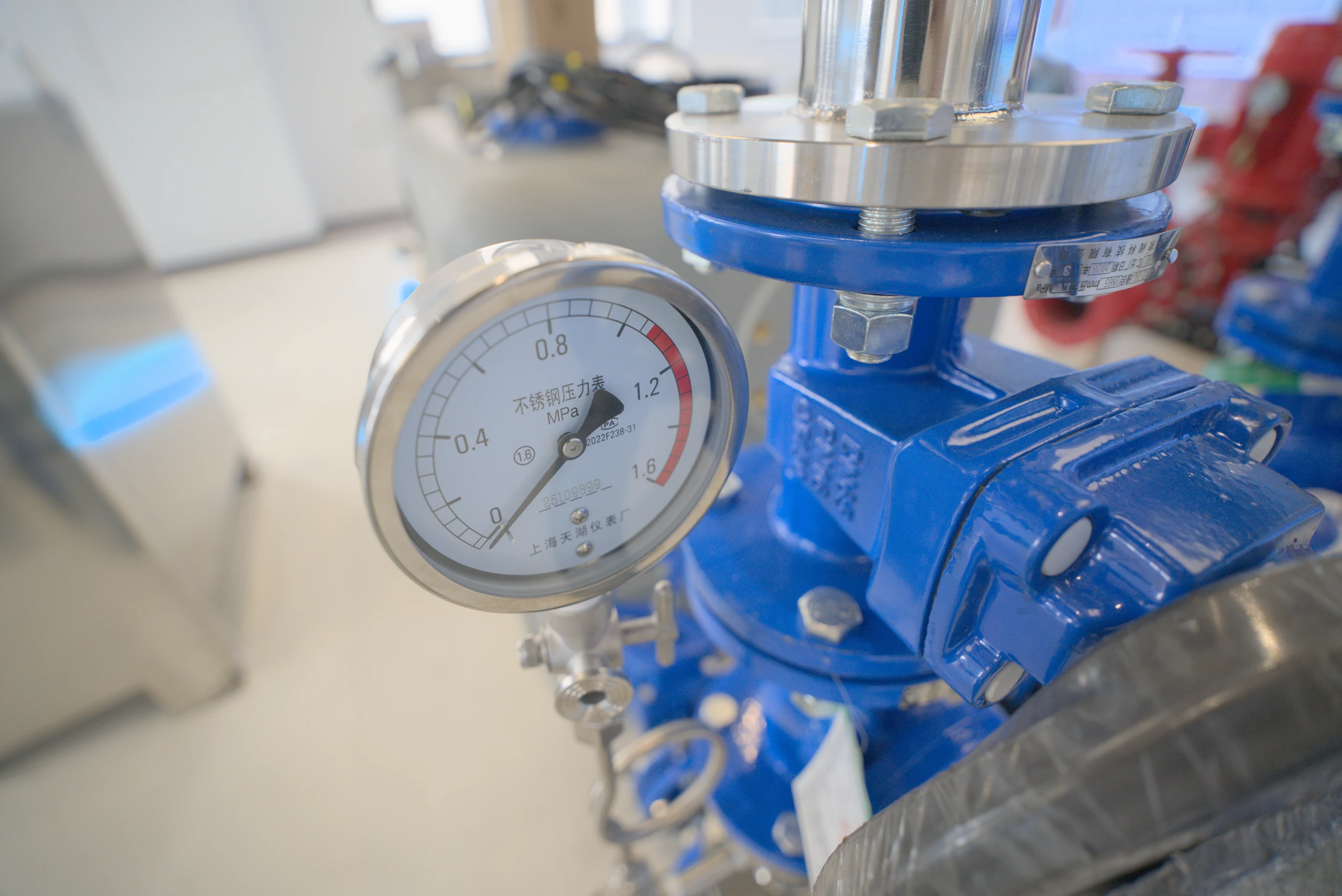

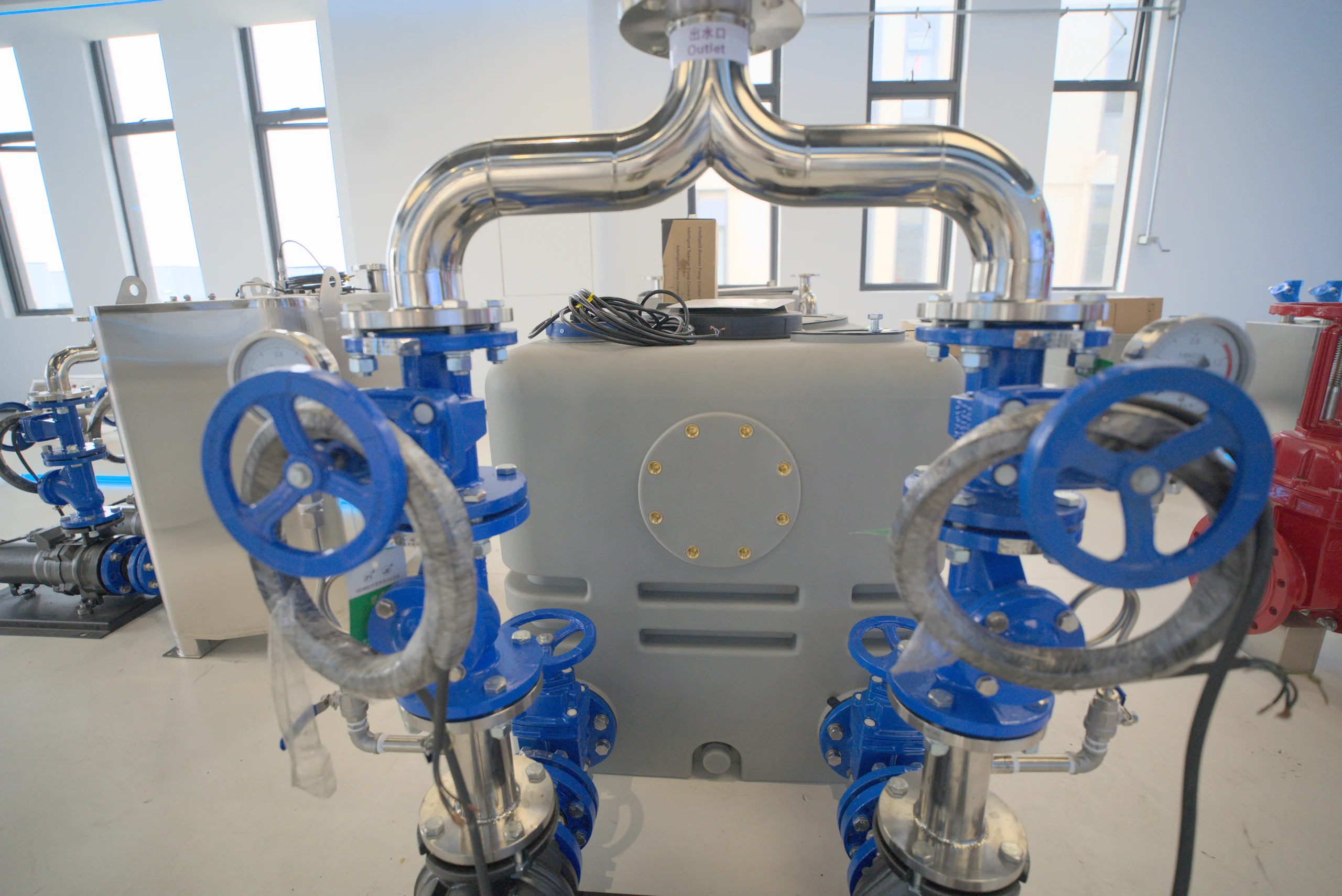

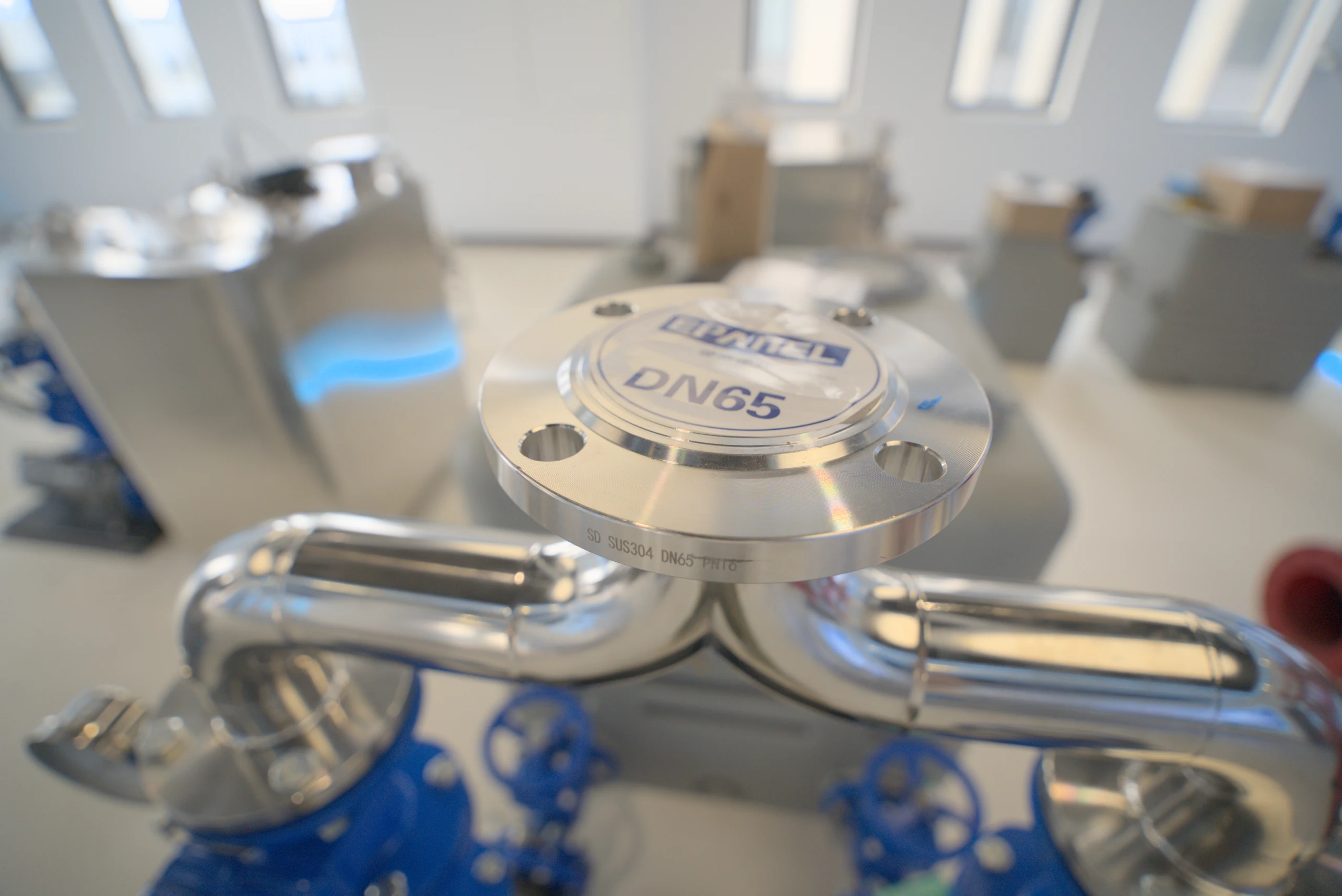

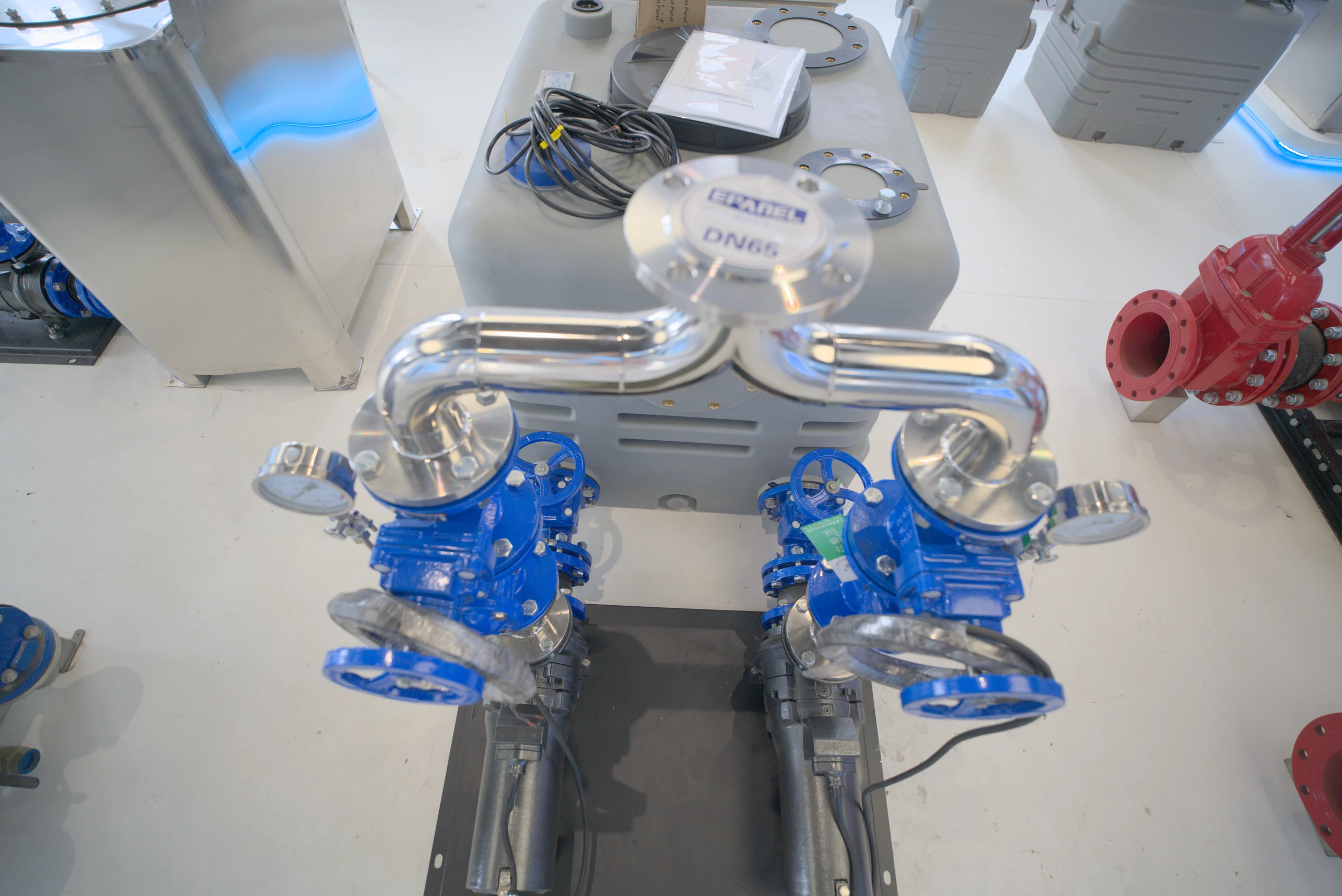

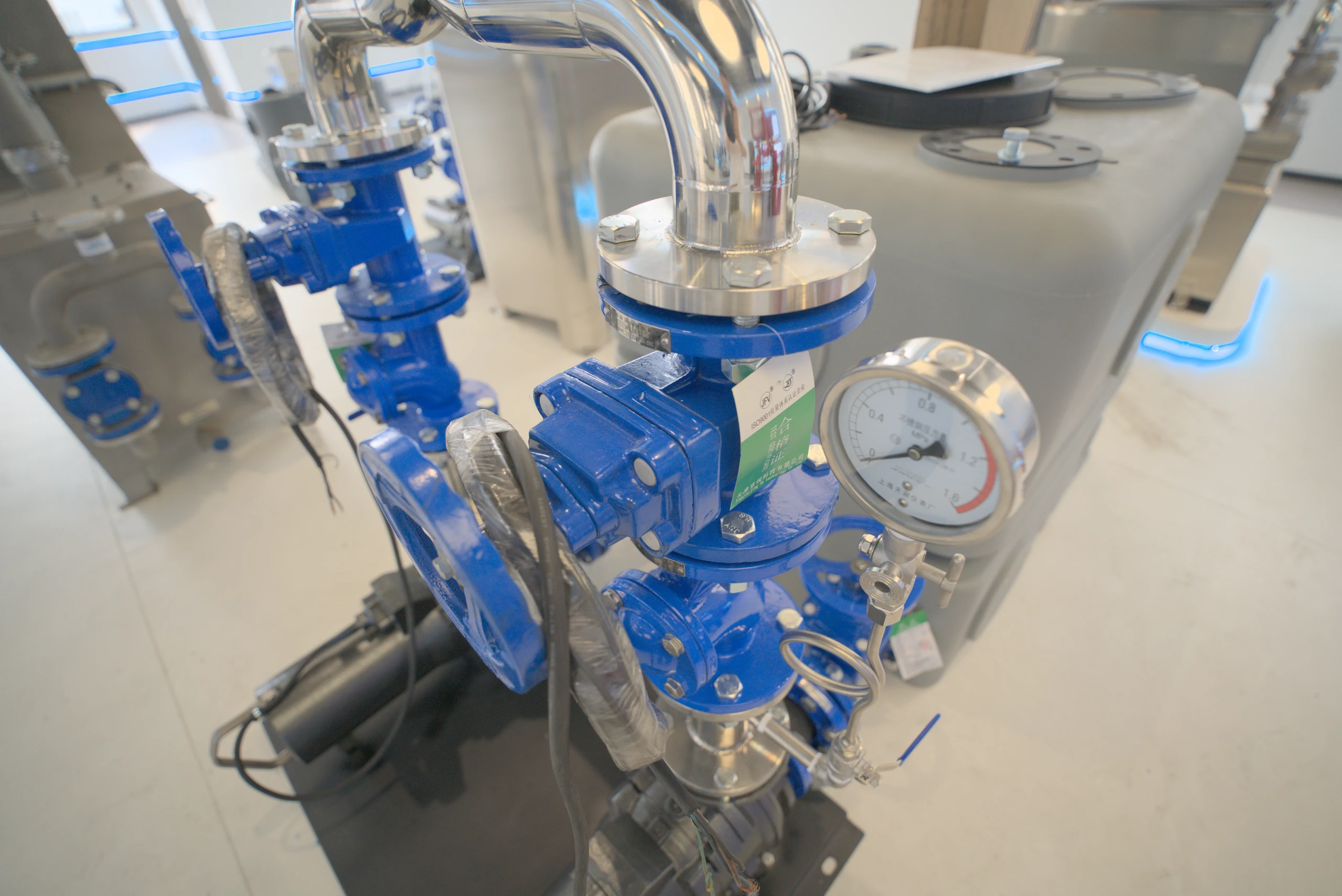

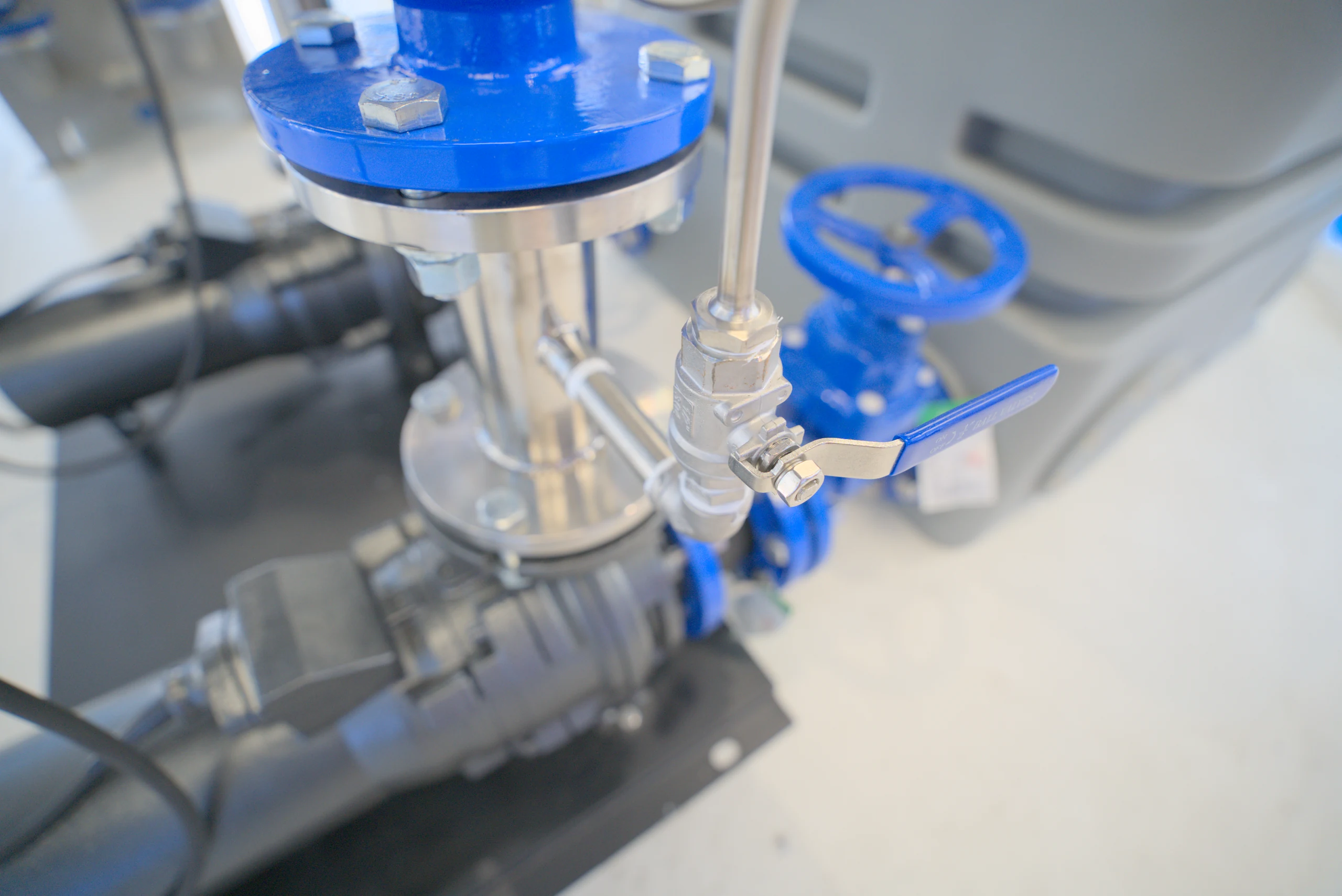

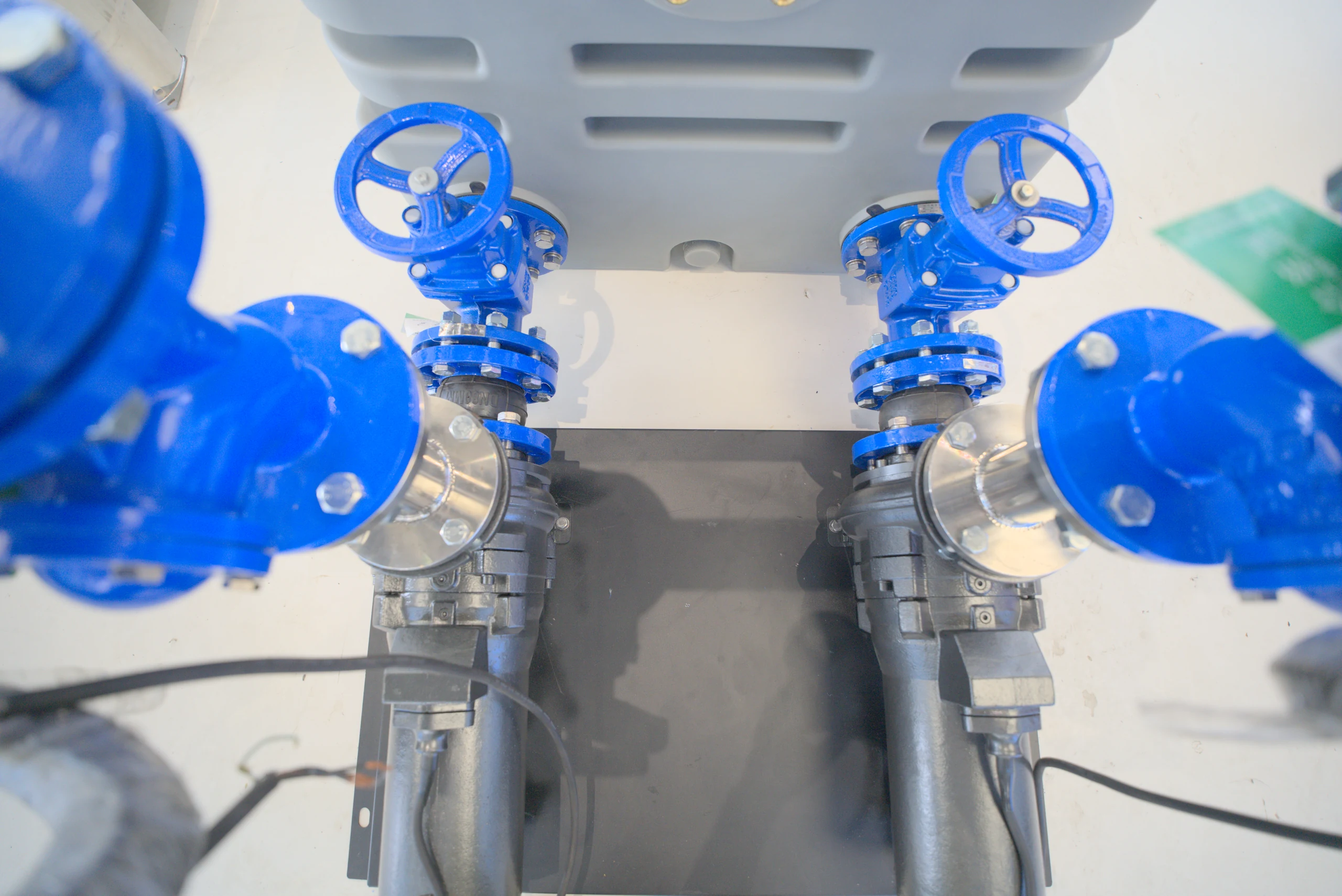

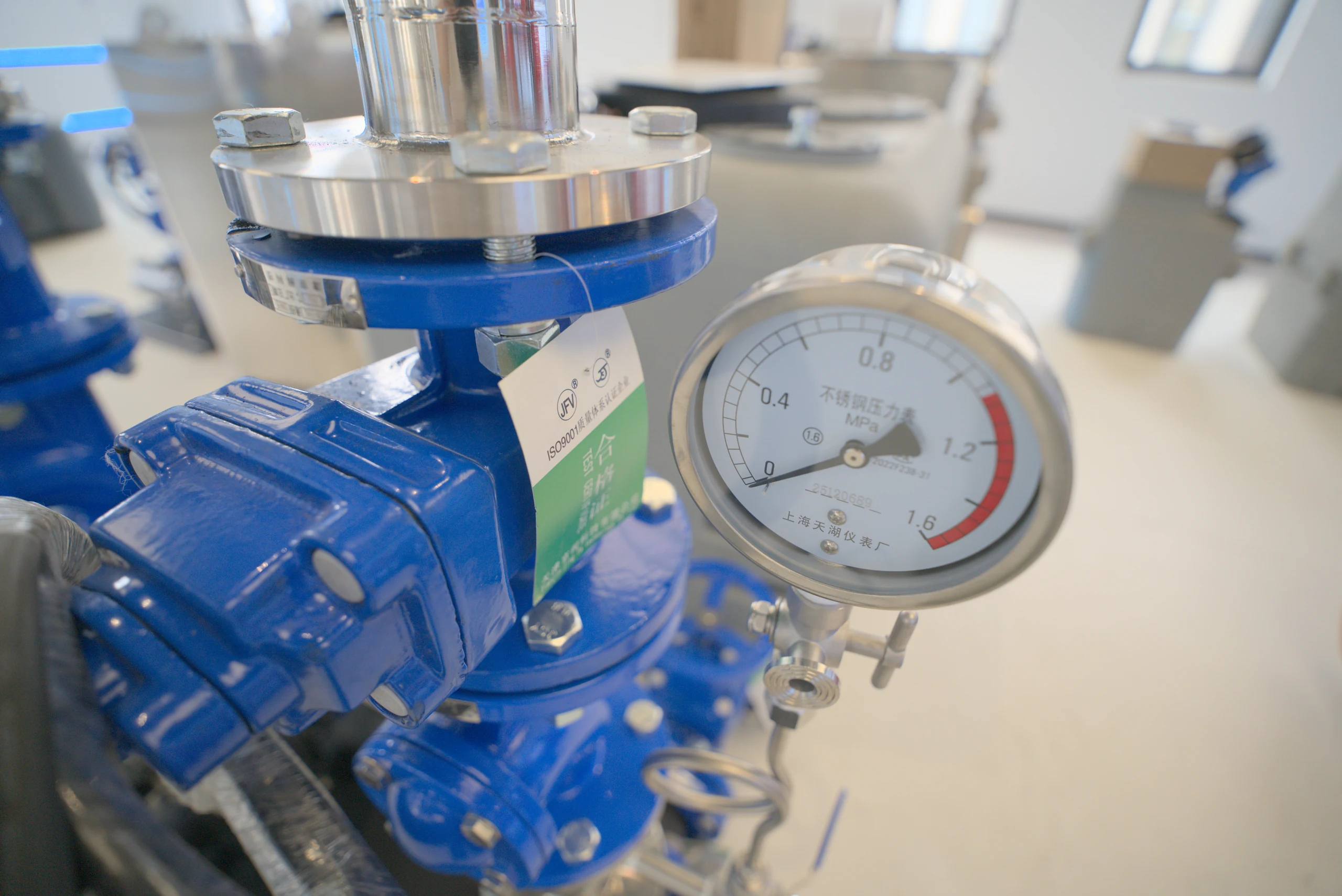

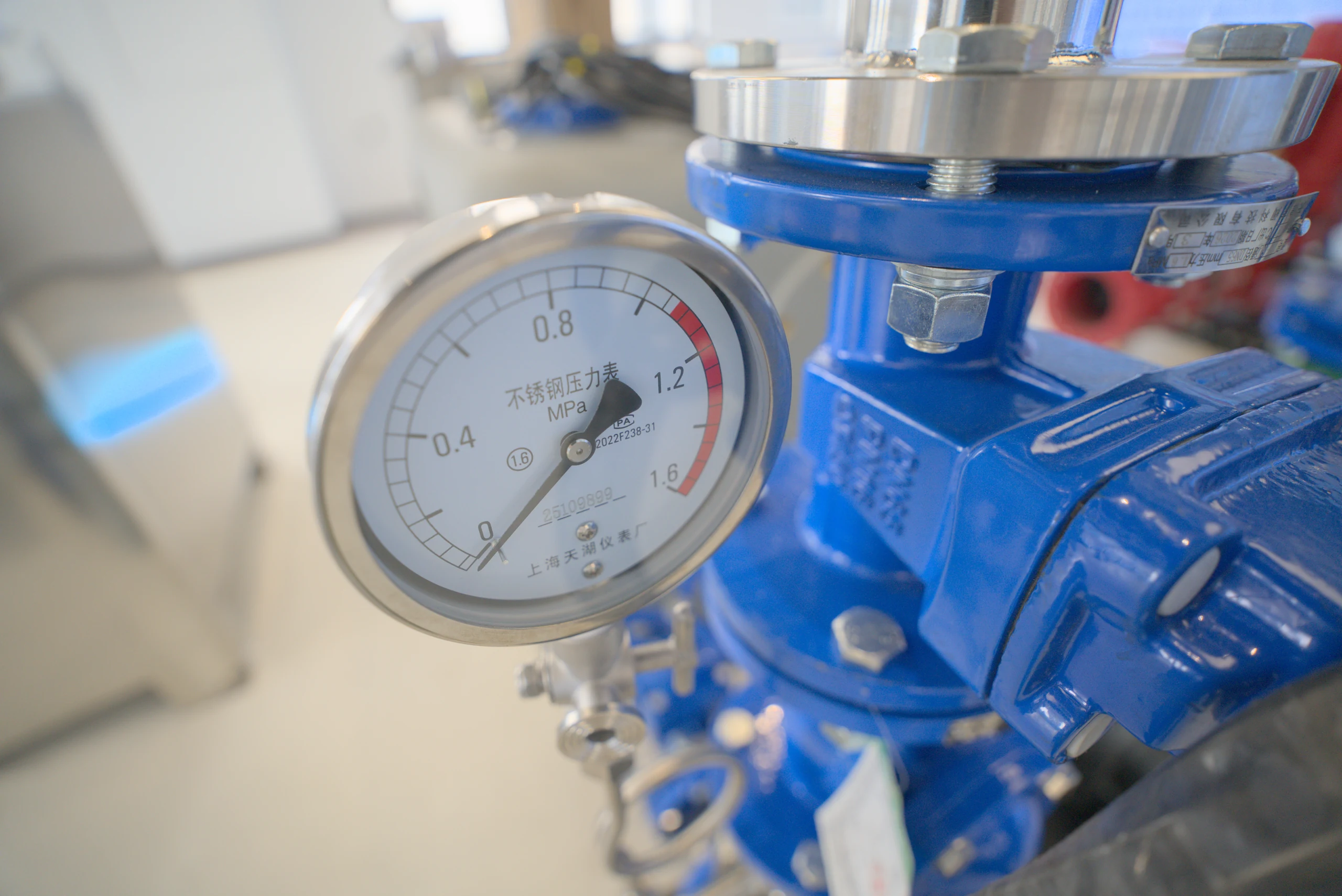

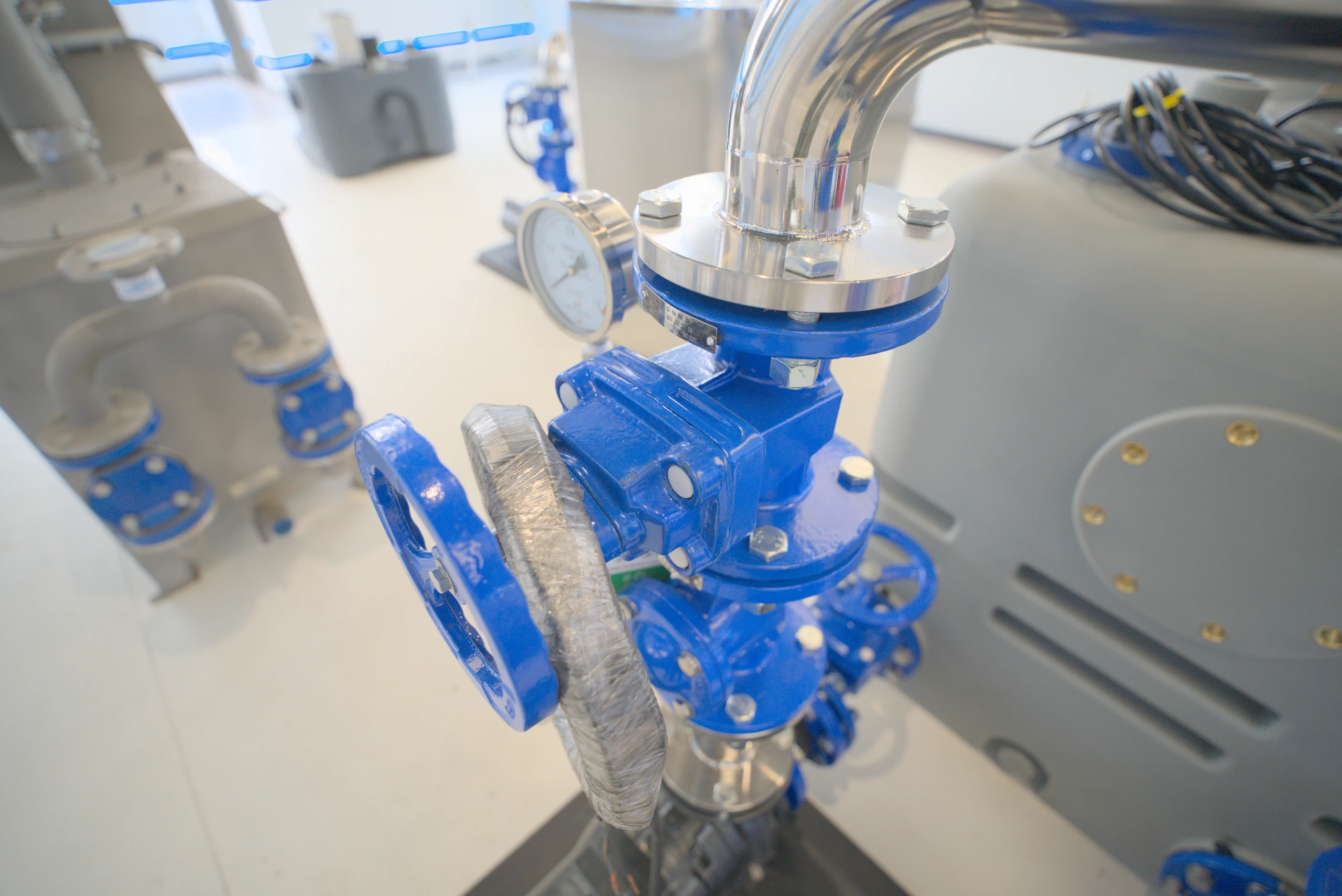

泵后管路设置止回阀与闸阀，上部出水管道汇流。各连接节点清晰可见，便于检查管阀状态；具体阀门与仪表配置按选型方案确定。
集水有容。
布局有序。

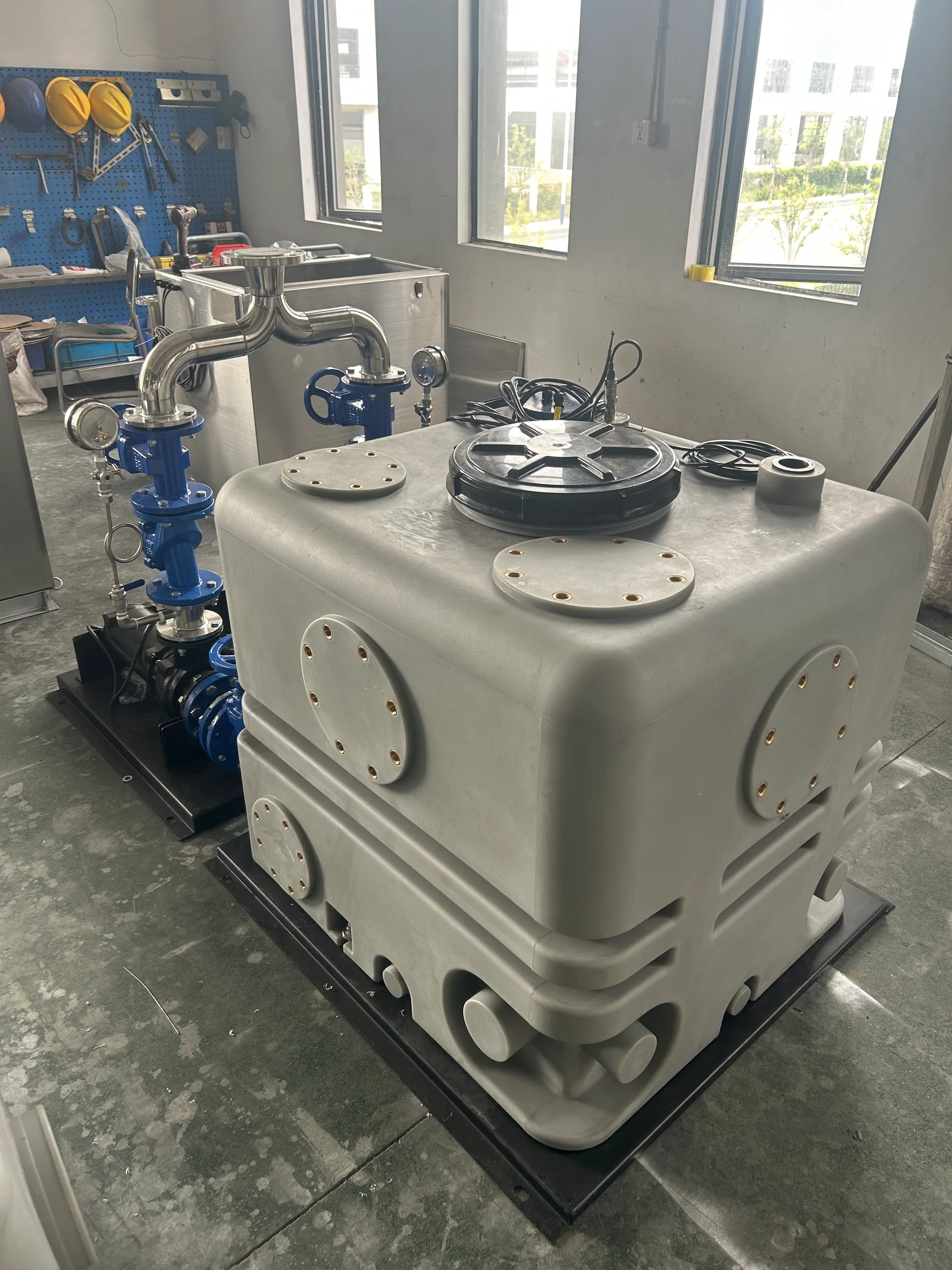

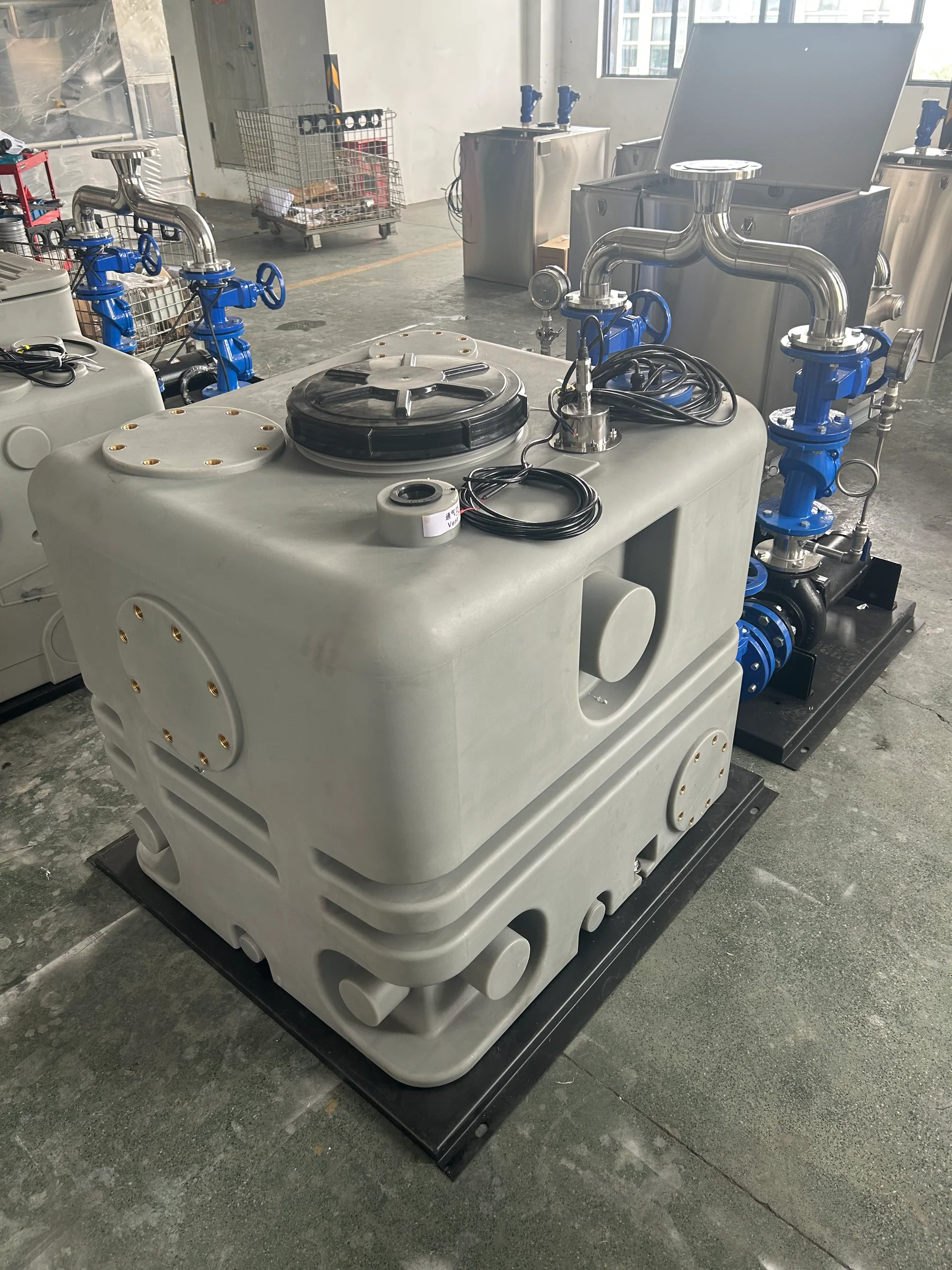

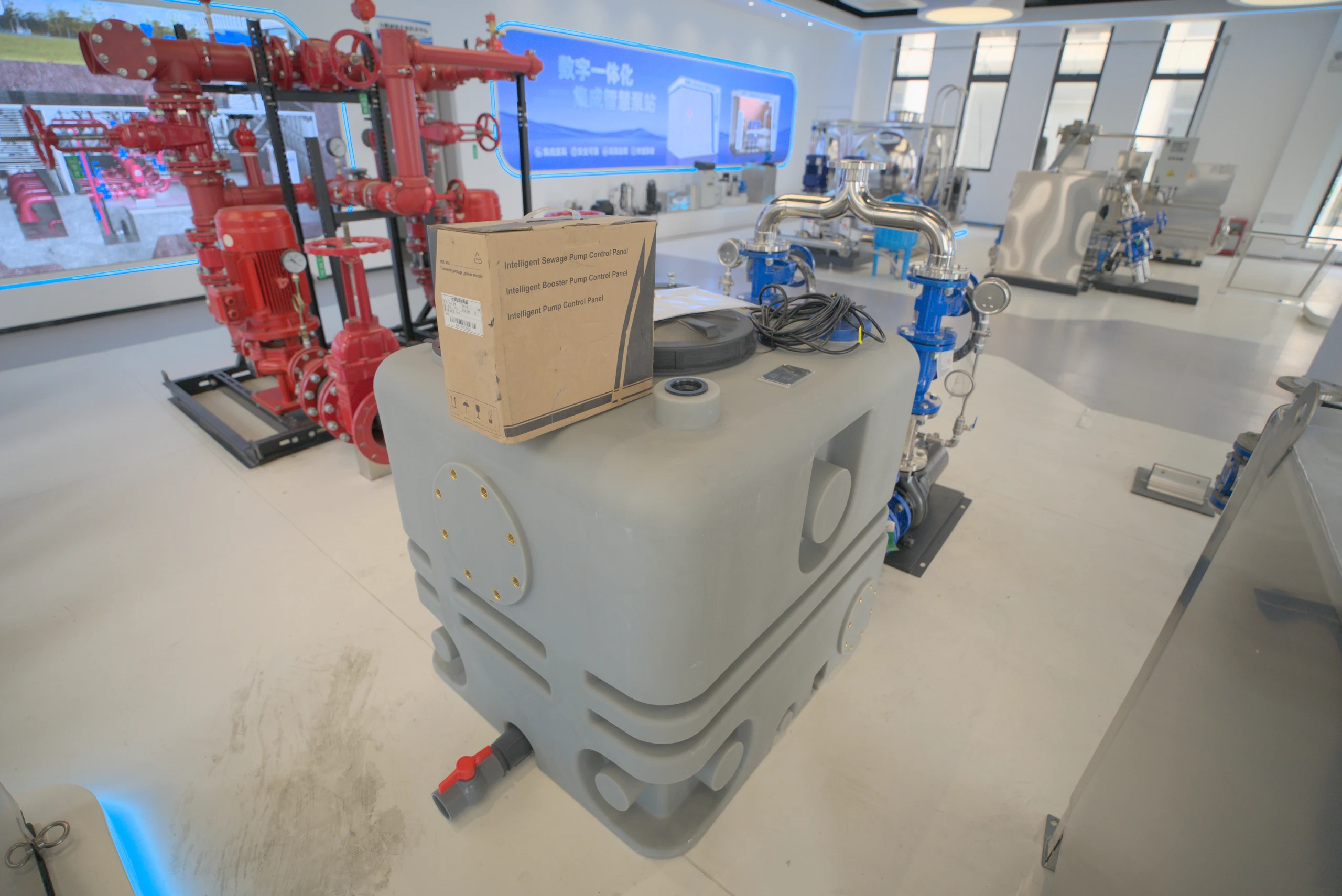

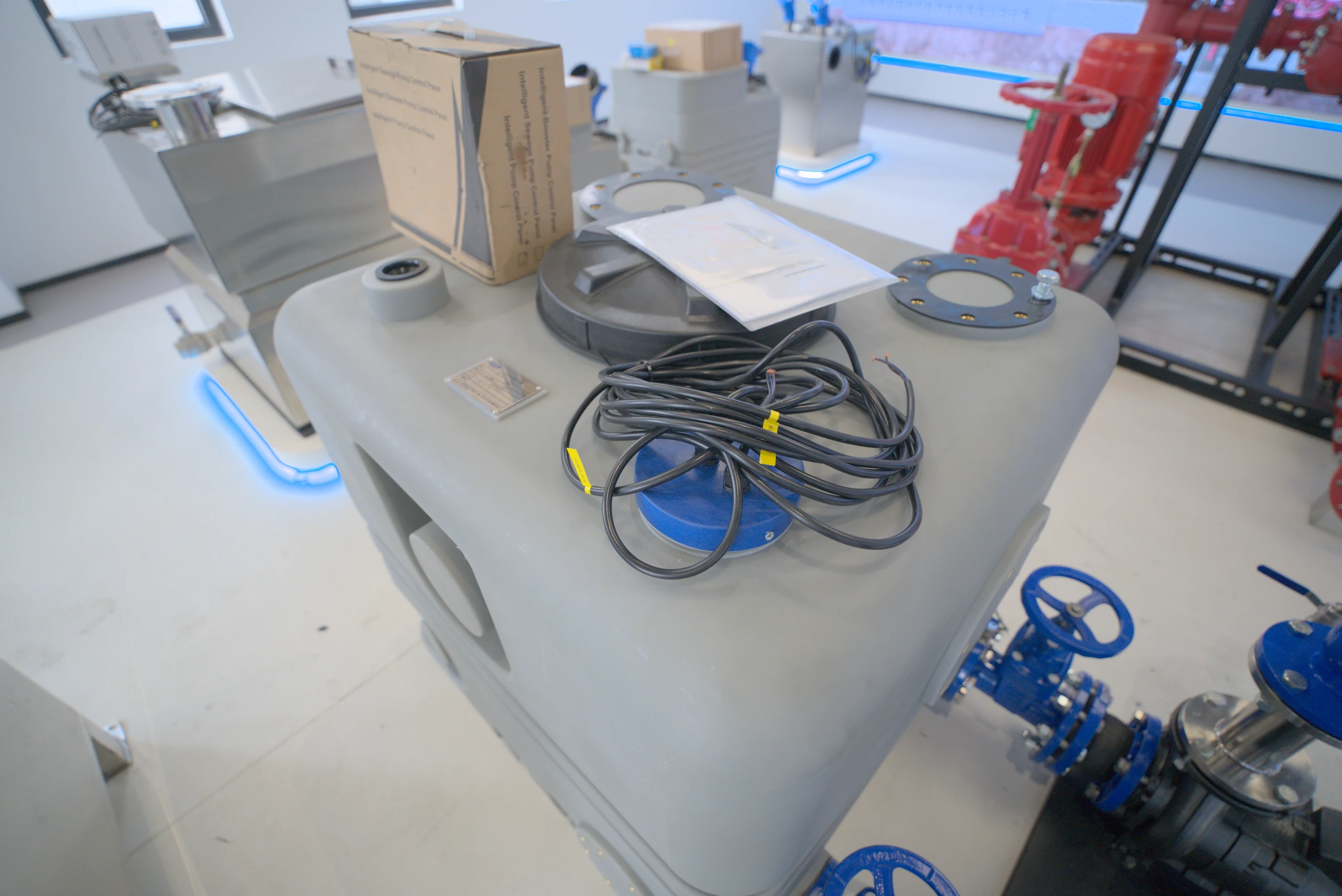

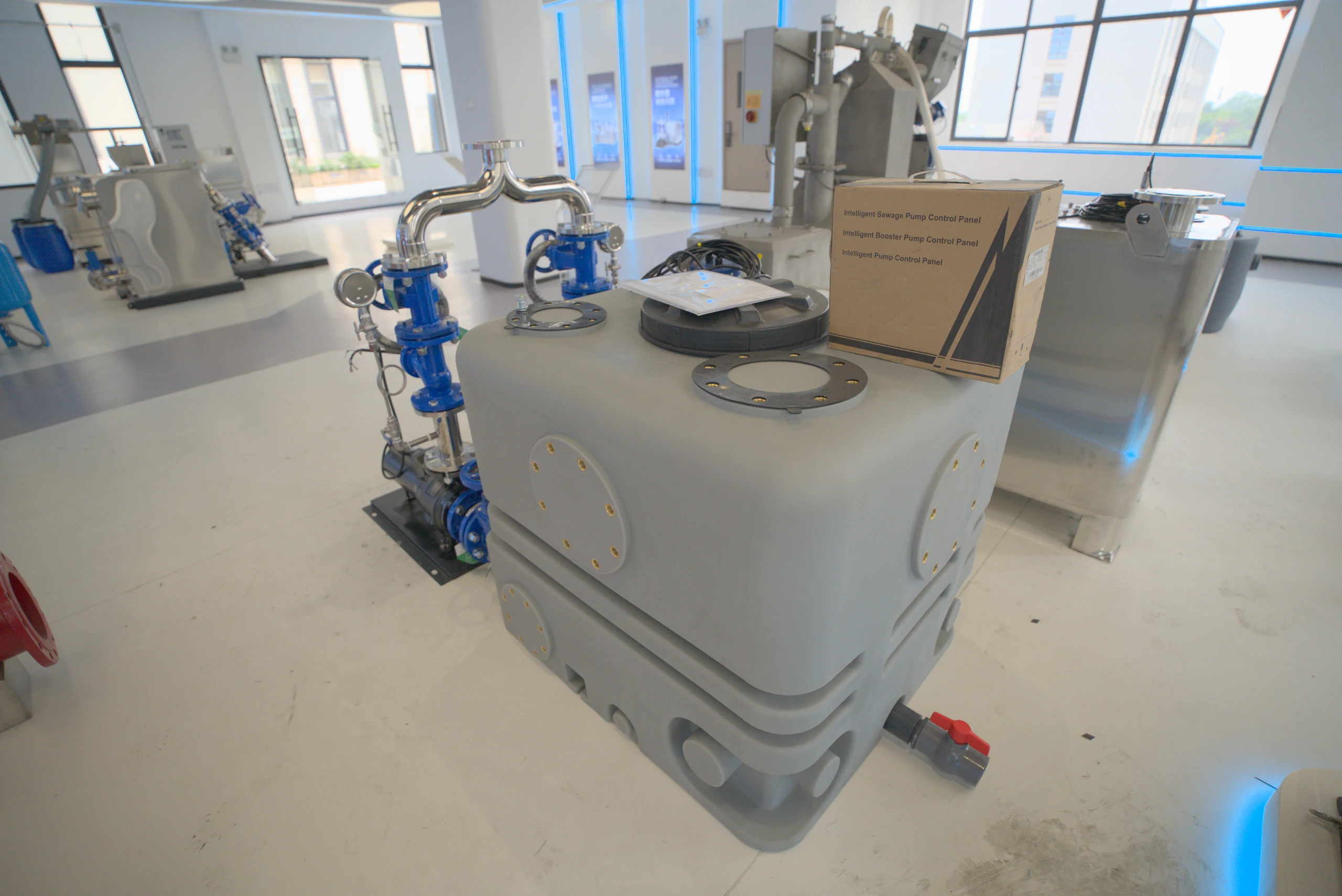

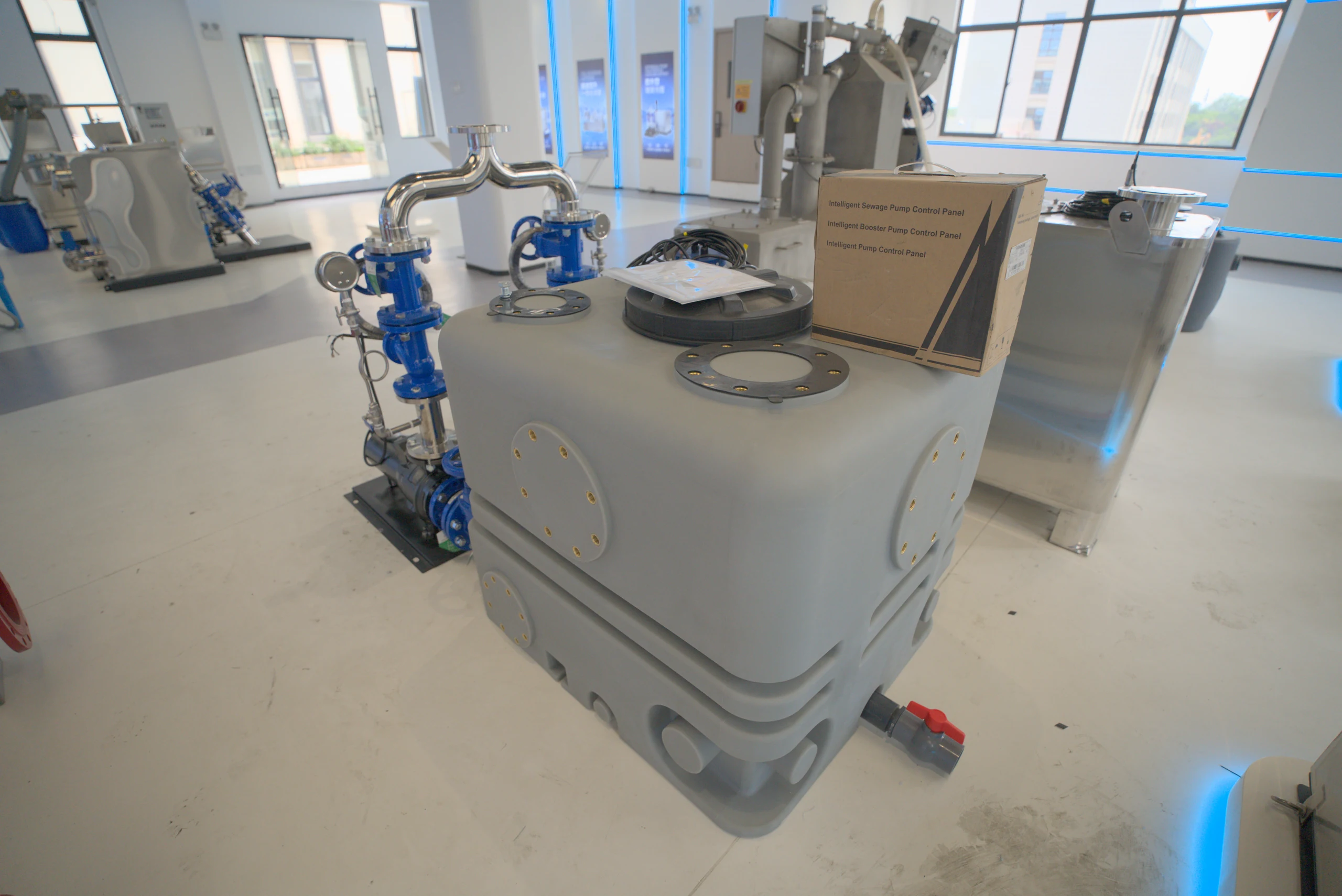

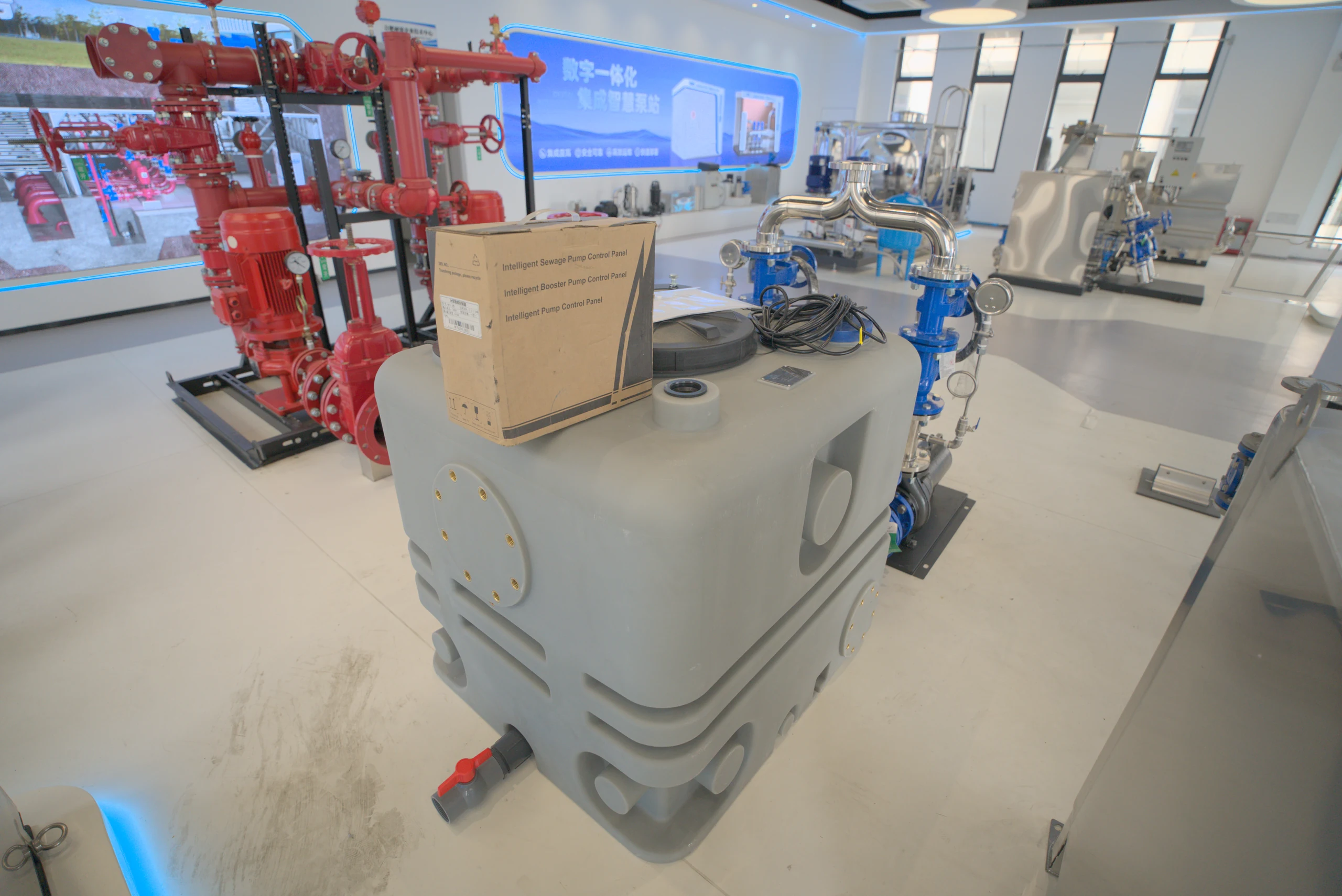

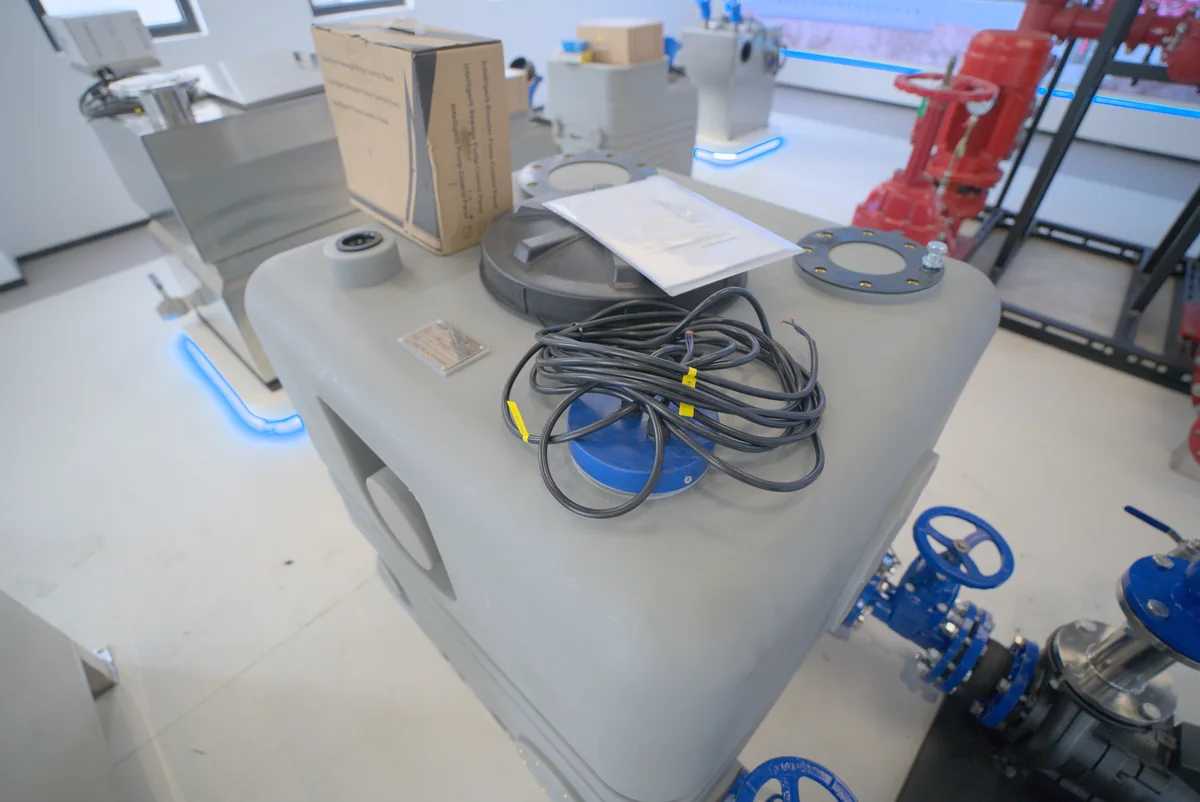

PE 箱体承担污水收集，外部加强筋形成清晰的结构轮廓。顶部检修开口与多处接口，为检查、接管和现场布置提供操作空间。
从箱体到泵组。
连接，清晰可见。

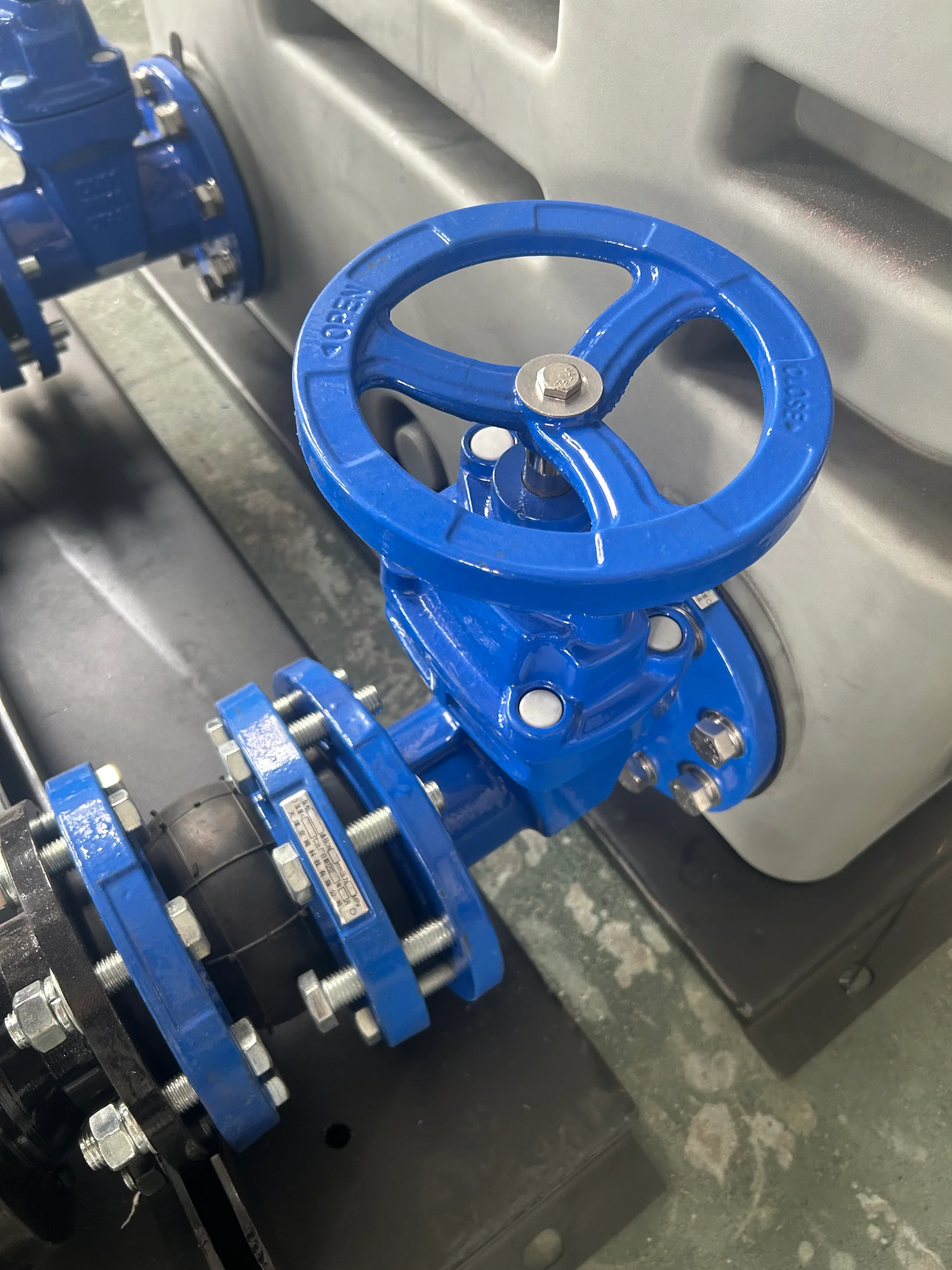

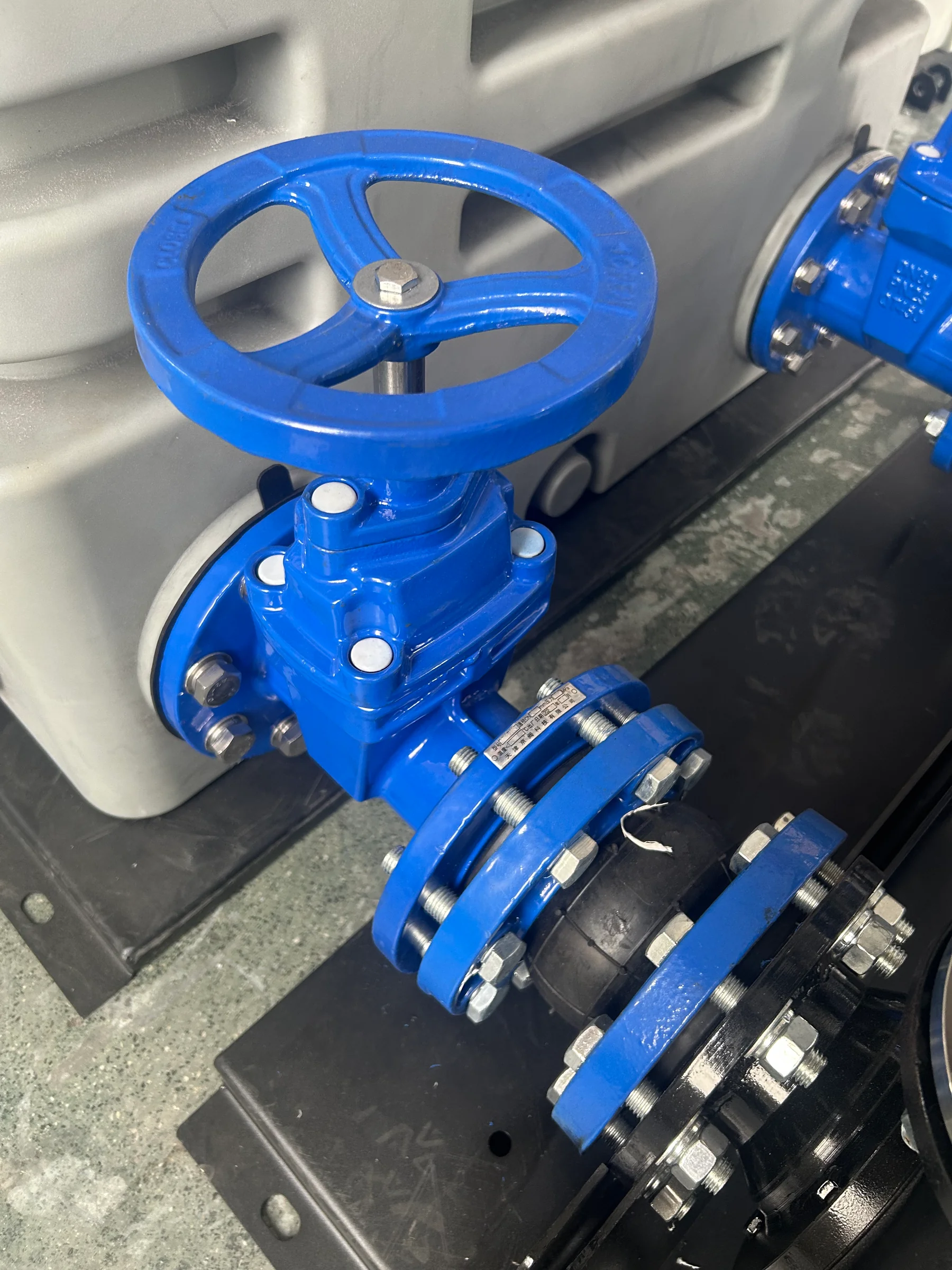

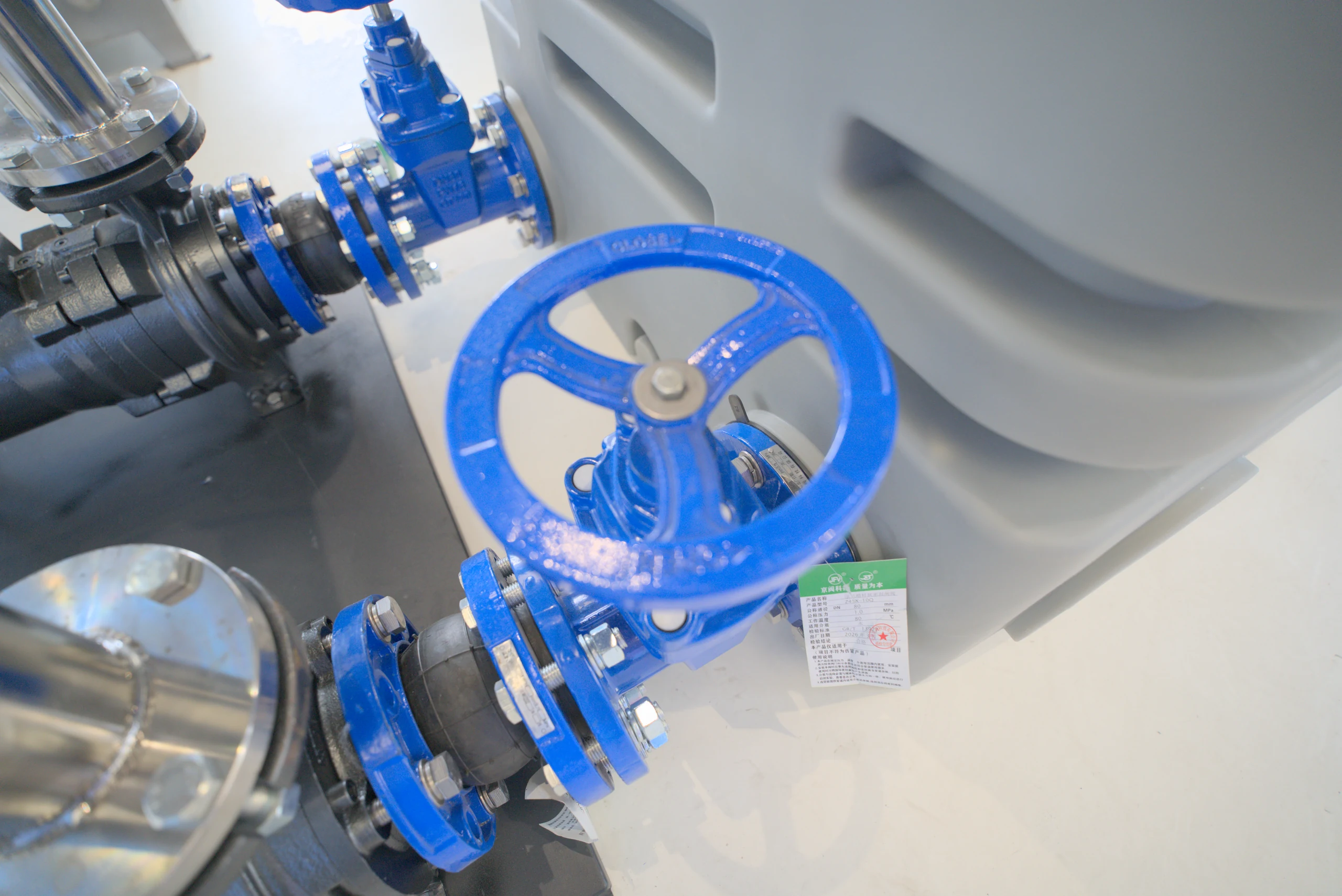

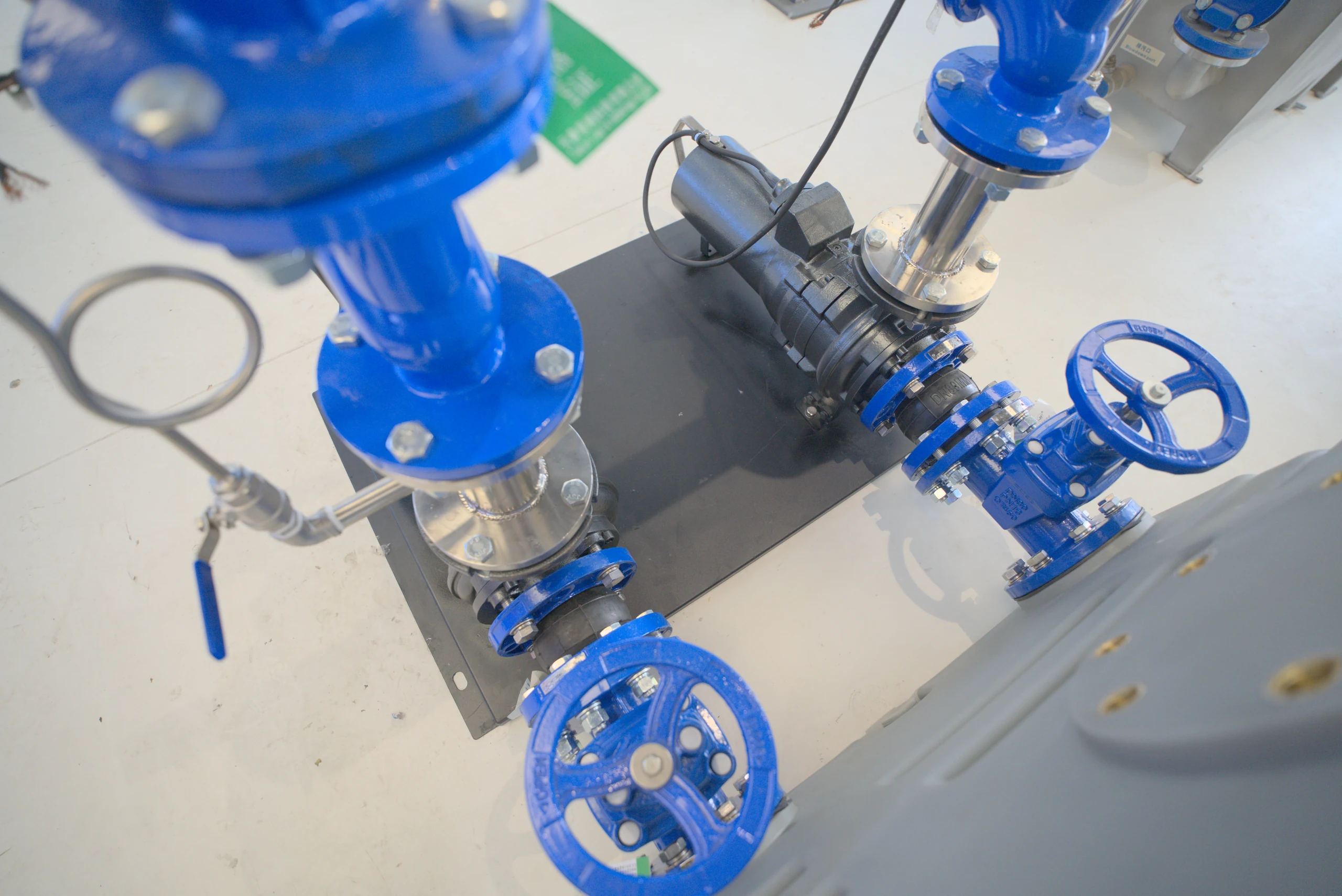

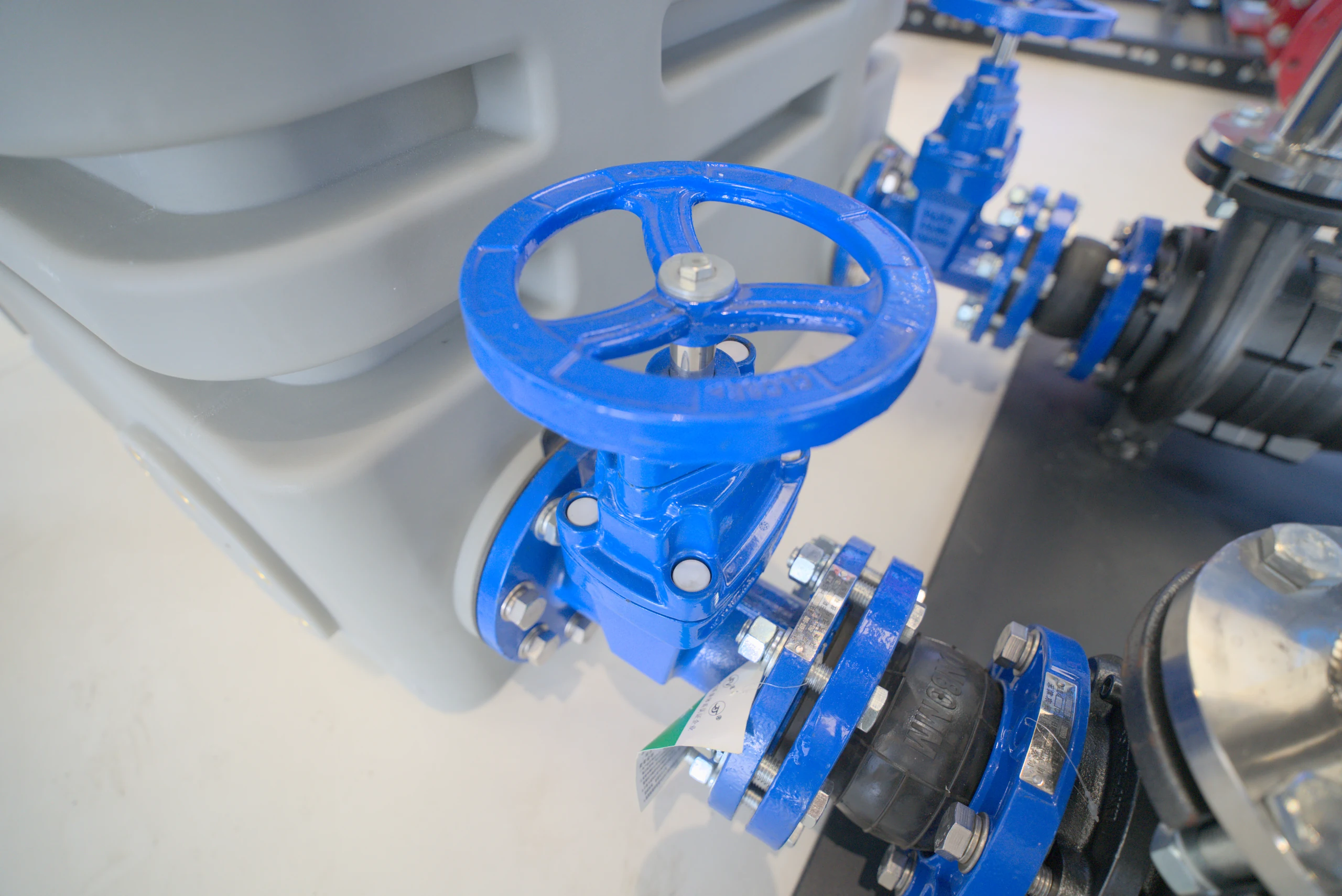

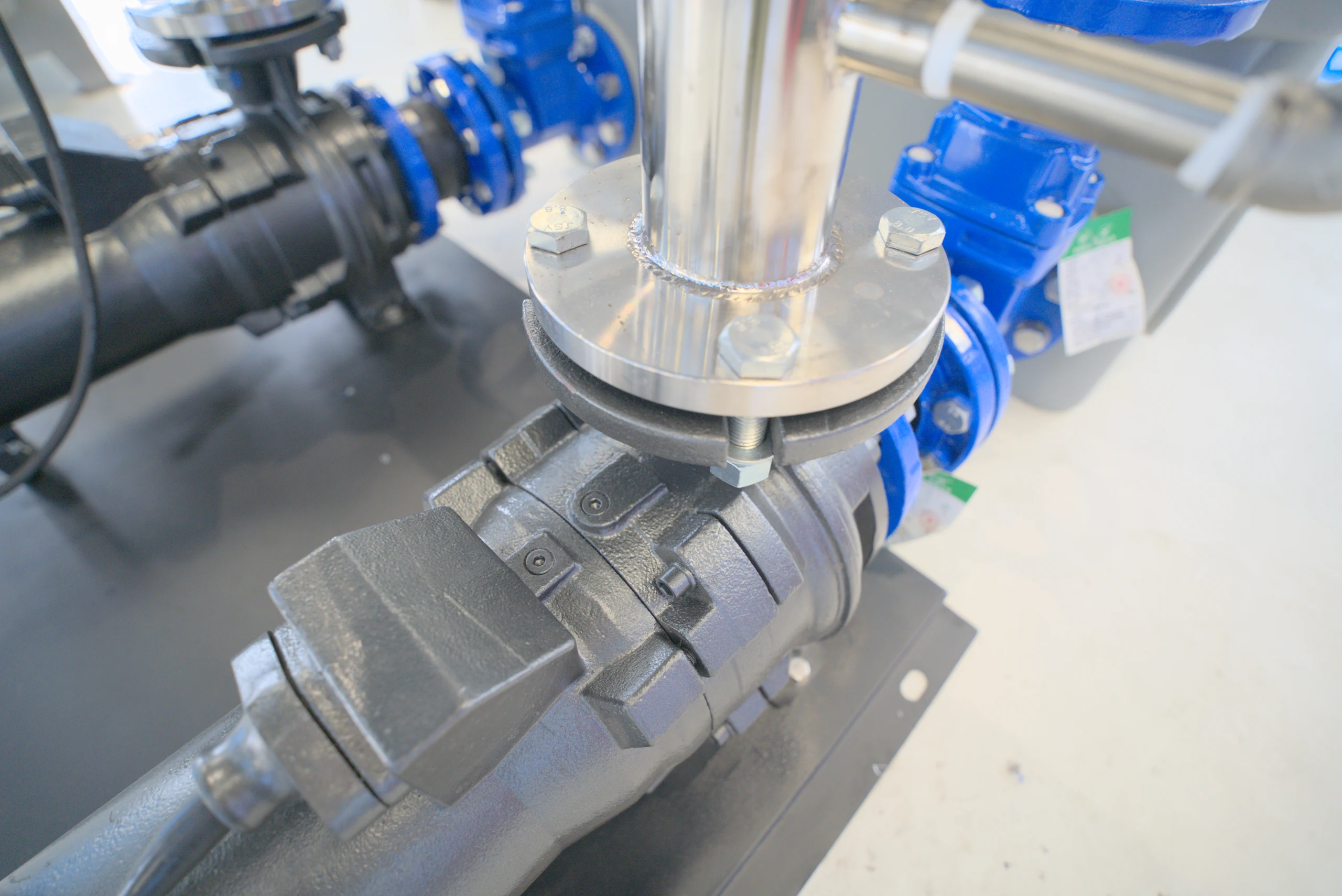

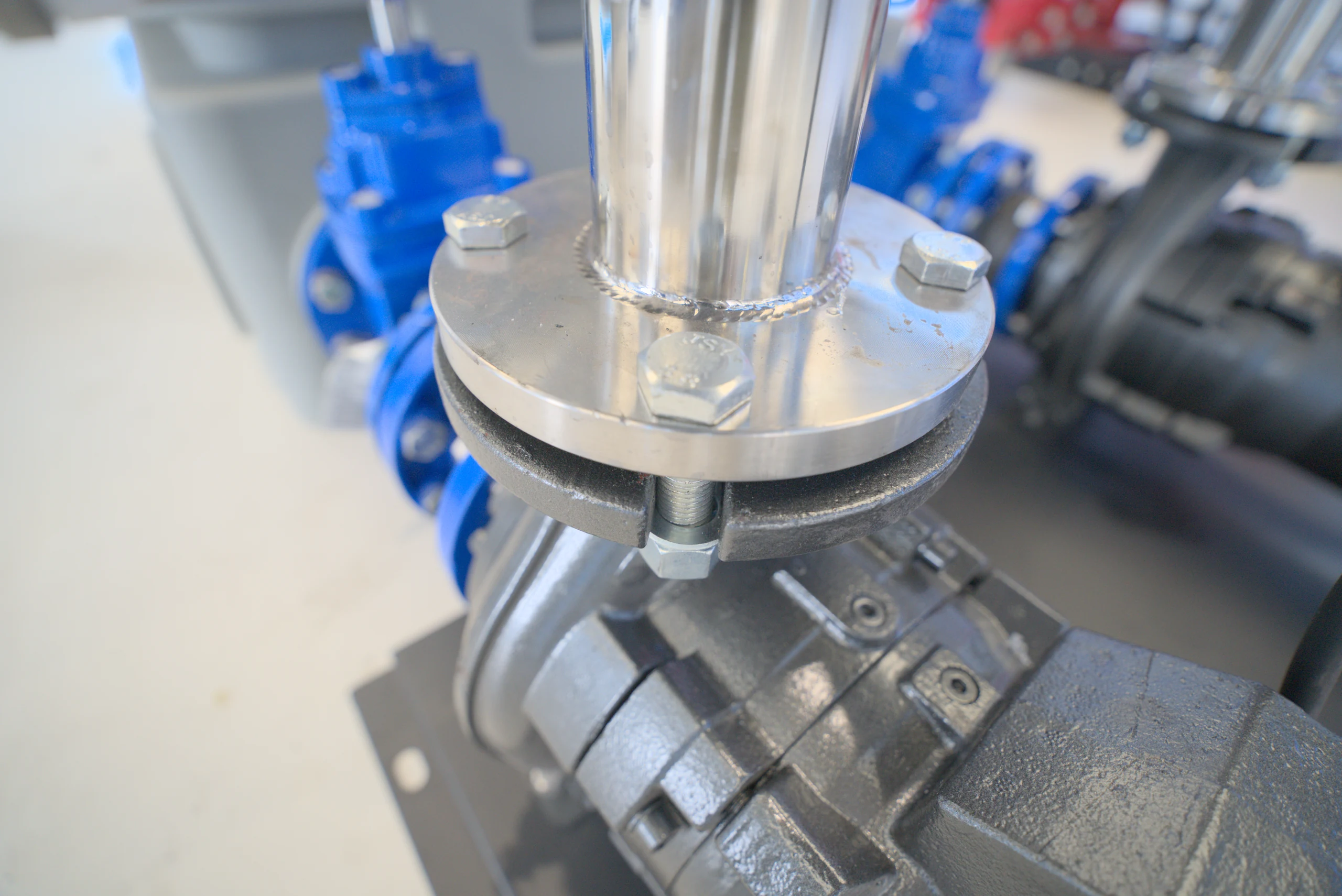

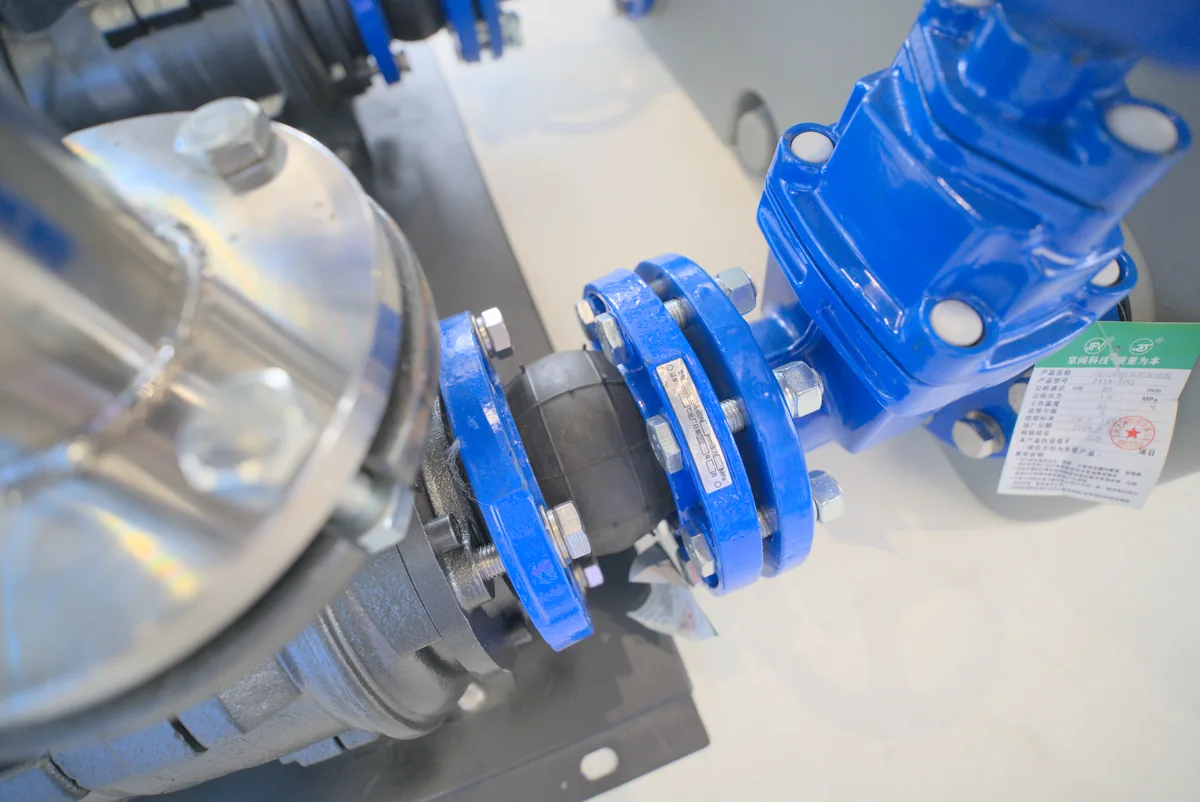

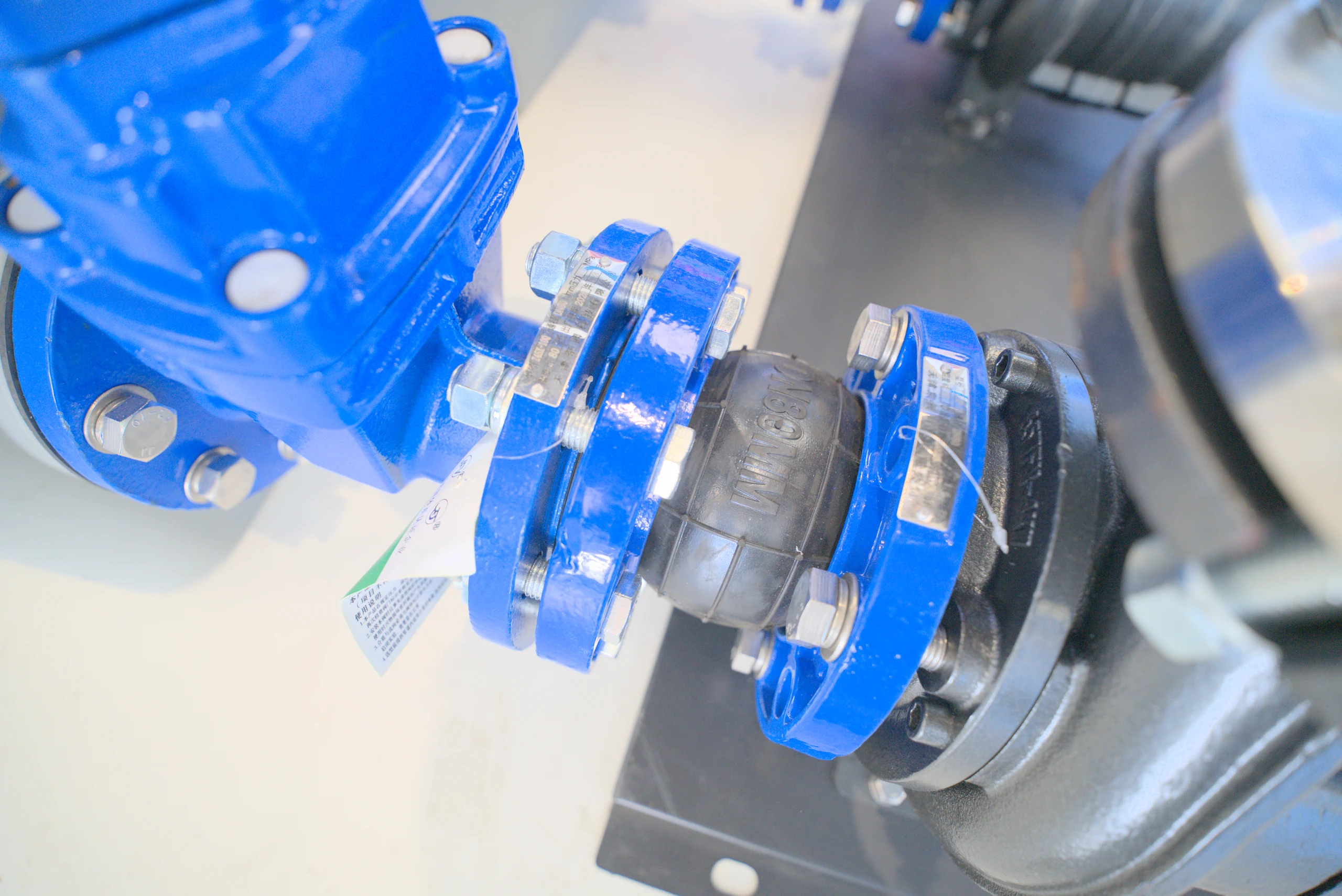

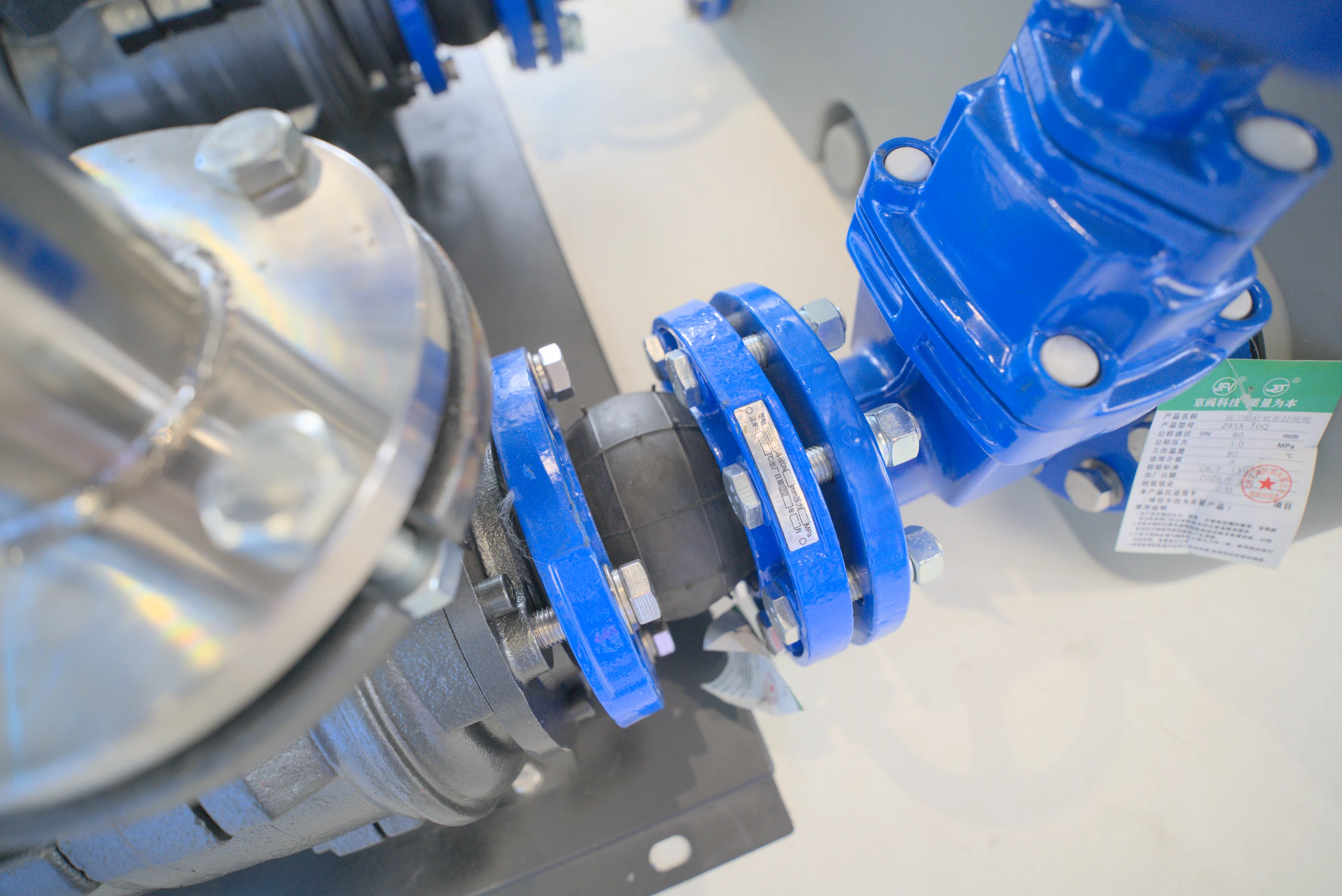

箱体与外置泵之间通过管路连接。样册结构图标注了 PVC 闸板阀与橡胶软接头，工厂实拍同时展示了阀门和法兰连接细节。
产品结构示意；泵型、阀门及连接形式以选定配置为准。

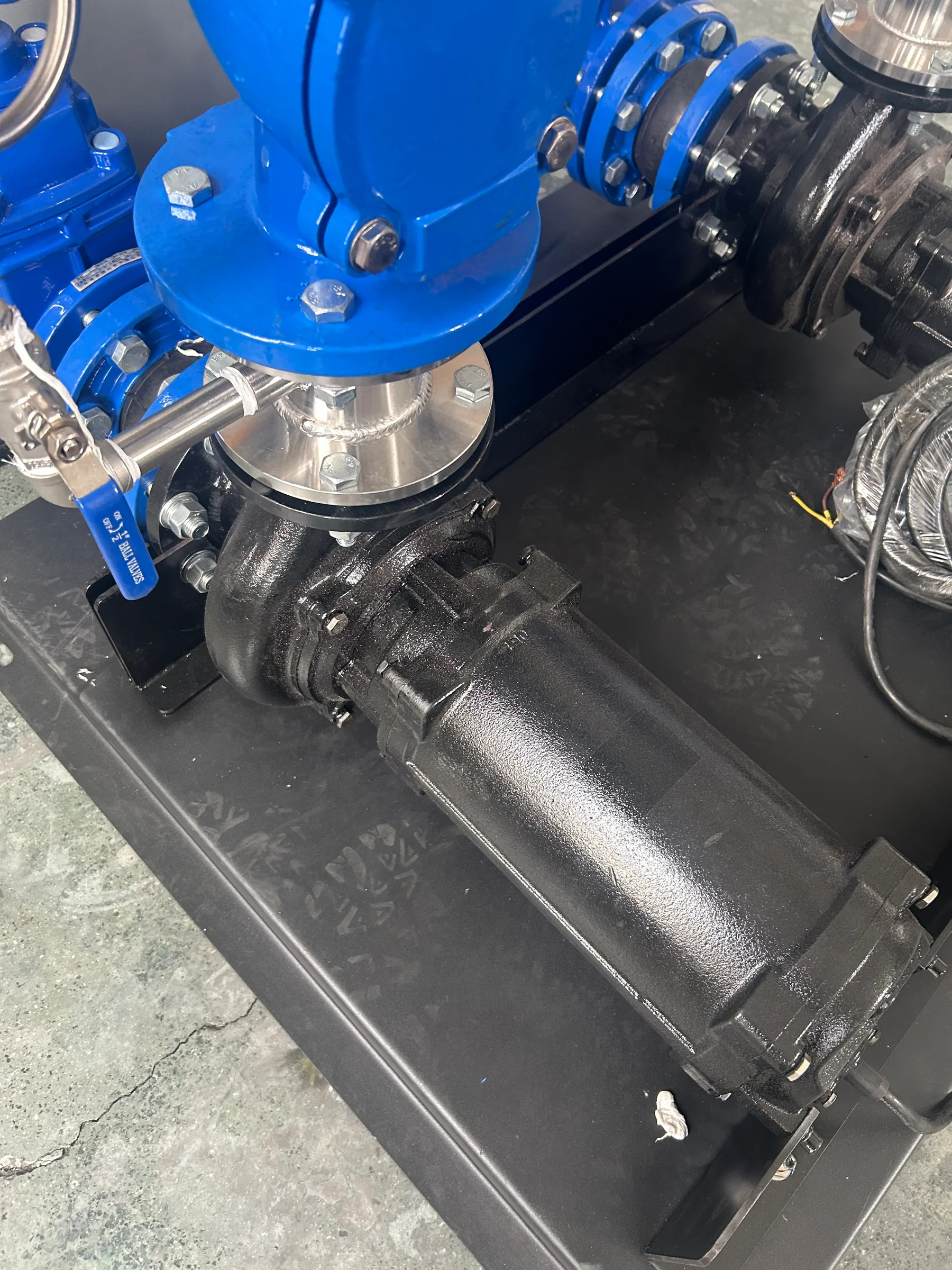

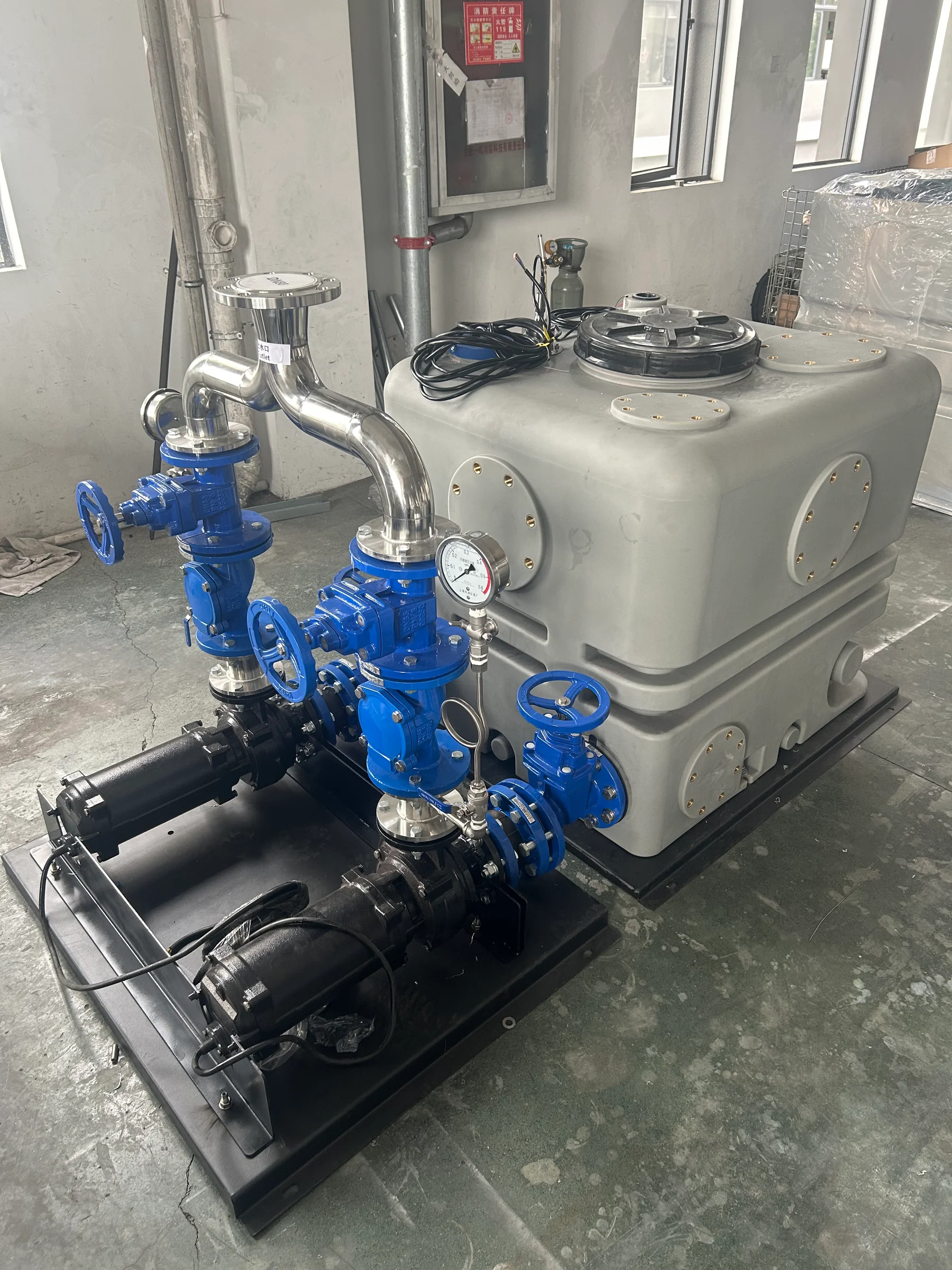

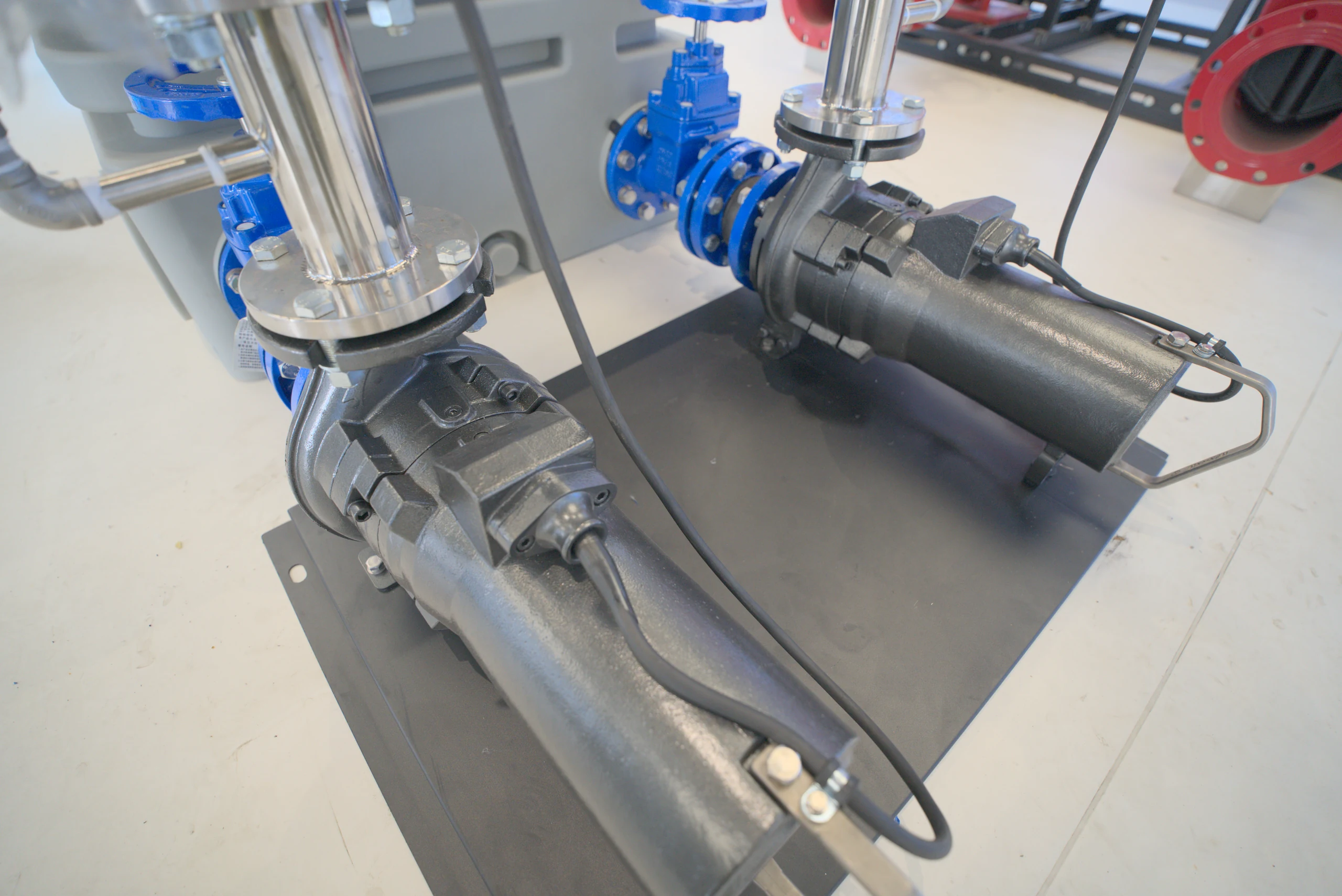

01泵组外置操作位置，一目了然
泵体与连接节点位于箱体外侧，便于接近和检查。布置时结合泵体拆装方向预留维护空间。

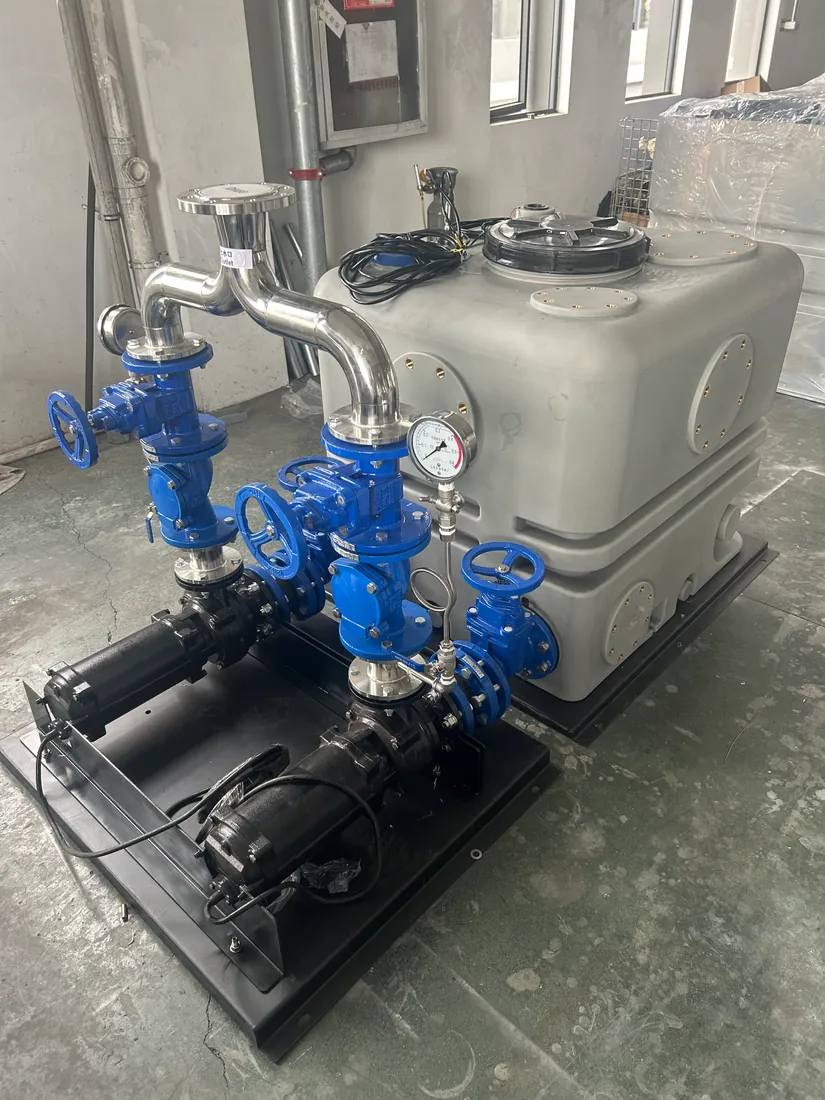

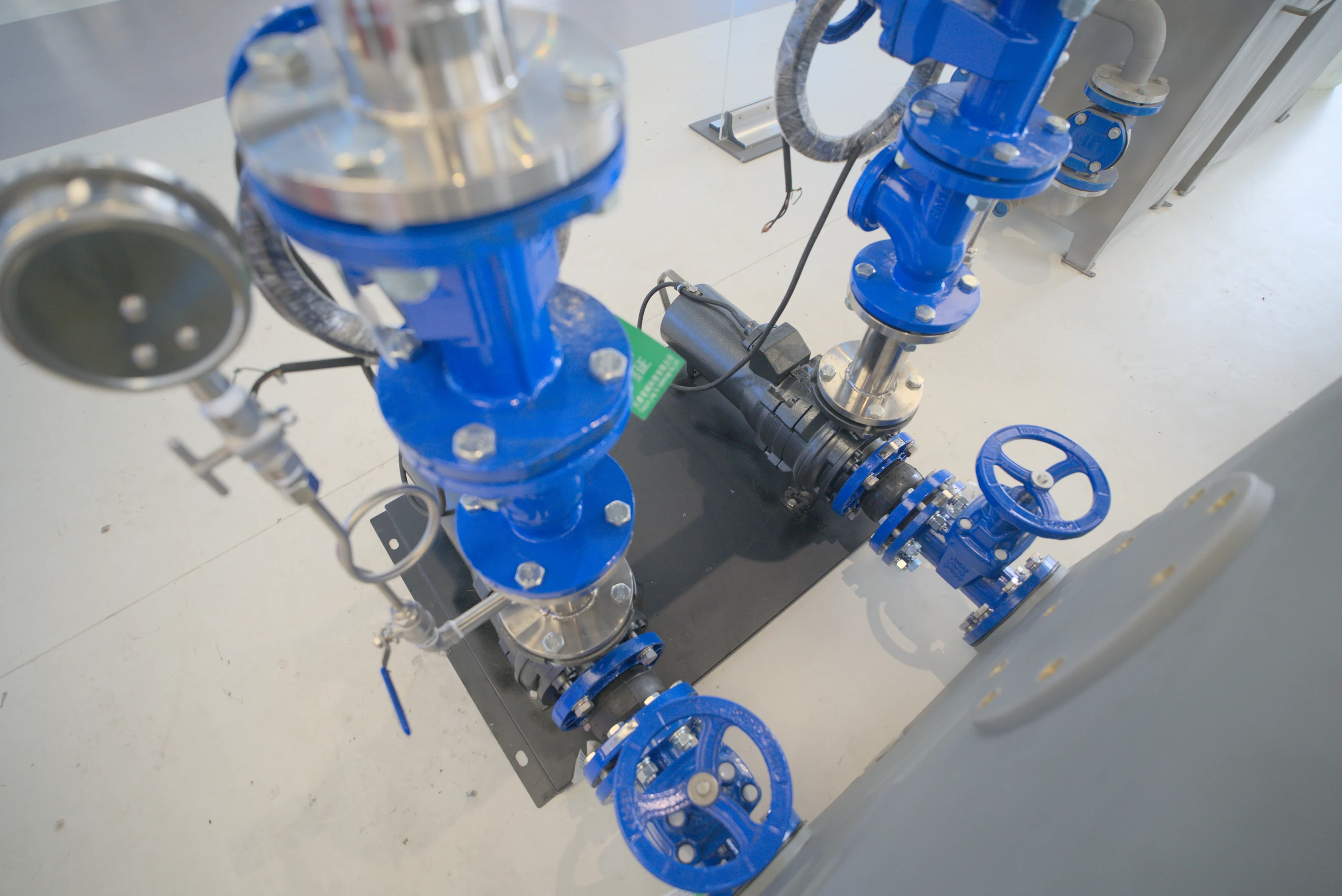

02管阀集成从连接到出水，有序安排
泵前连接、泵后阀组与出水管道成套布置。检修时按操作规程停机，并确认相应管路已隔离。
03多档容积让设备，适配项目需求
样册提供 250L、500L、1000L 三种容积，包含不同流量、扬程及功率配置，结合现场条件完成选型。
02 / CAPACITY MEETS PURPOSE
不同需求。
同样有序的解决方案。
选择容积，查看样册中的典型配置。
让选型，始于清晰的数据。
PE 泵外置系列 系列外观示意，非容量尺寸对比
TYPICAL CONFIGURATION
250L
PE泵外置污水提升器
PWT250V15-15-1.5TW2P
- 流量
- 15 m³/h
- 扬程
- 15 m
- 功率
- 1.5 kW
- 长 × 宽 × 高
- 1680 × 868 × 1150 mm
典型配置，一目了然。
| 容积 / L | 设备型号 | 流量 / m³/h | 扬程 / m | 功率 / kW | 外形尺寸 / mm | 电压 / V | 进水口 | 出水口 |
|---|---|---|---|---|---|---|---|---|
| 250 ● | PWT250V15-15-1.5TW2P | 15 | 15 | 1.5 | 1680 × 868 × 1150 | 380 | DN100 | DN50 |
| 500 ● | PWT500V25-27-4TW2P | 25 | 27 | 4.0 | 1925 × 1010 × 1150 | 380 | DN100–150 | DN65 |
| 1000 ● | PWT1000V55-32-7.5TW2P | 55 | 32 | 7.5 | 1925 × 2140 × 1150 | 380 | DN100–150 | DN65 |

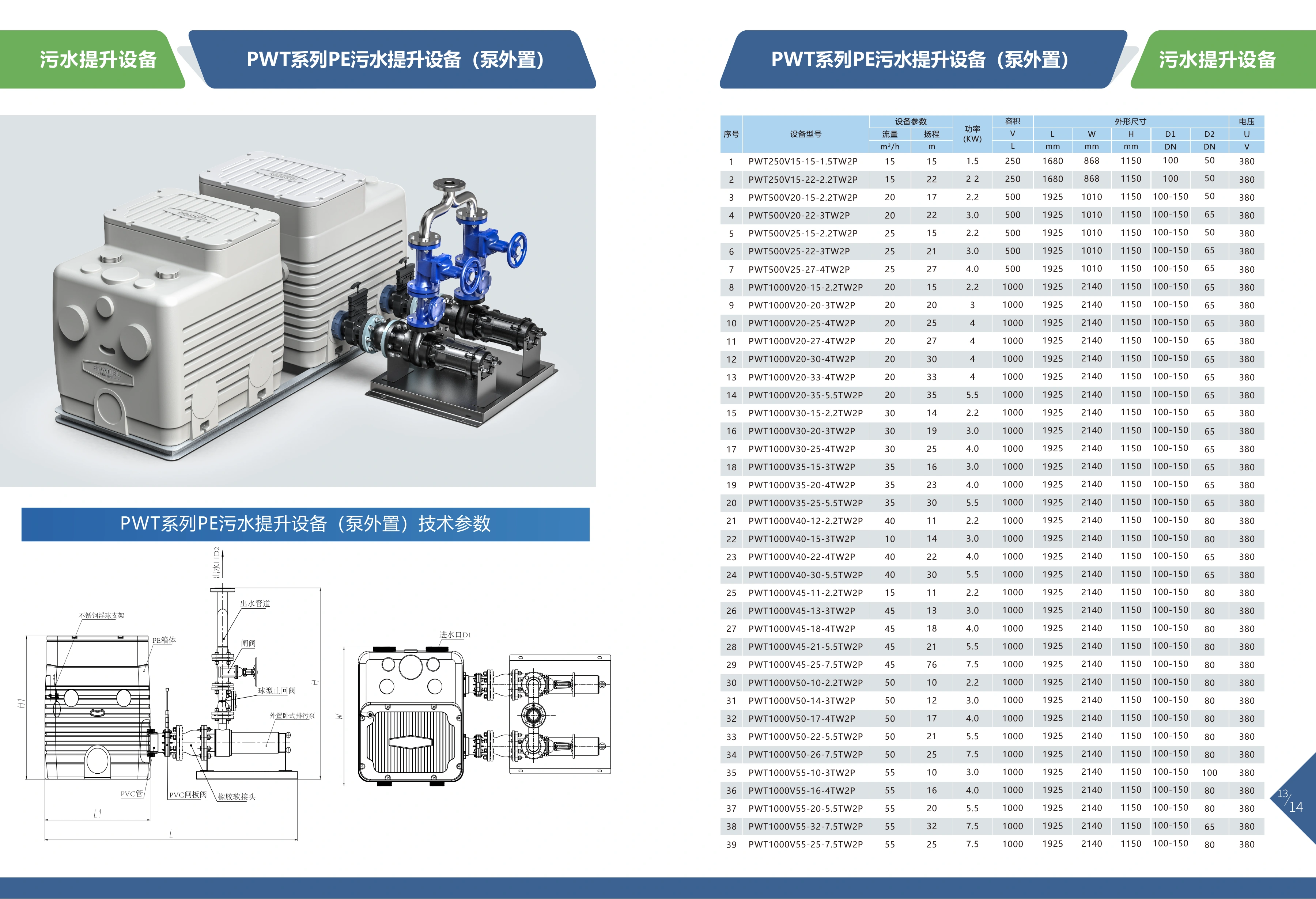

数据来源：《油脂分离器与污水提升产品样册》泵外置系列，印刷页 13–14。以上为三组典型配置，非各容积的性能范围；同一容积另有其他配置。具体工作点及设备尺寸由项目选型确认。
查看样册原始参数页03 / ENGINEERED FOR THE EVERYDAY
好布局。
让每次维护，更进一步。
从箱体到管阀，从泵组到基座。
关注设备，也关注使用设备的人。
ACCESS BY DESIGN
看得清结构。
留得出操作空间。
外置设计让泵组与管阀直接呈现在箱体之外。设备安装时，结合泵体拆装、阀门操作与顶部开盖方向，规划合适的检修空间。
01箱体集水→02泵组提升→03管路排出
选型与现场布置
提供设计排水量、提升高度、管路长度、可用空间与供电条件，确定相应配置。安装时一并确认基础、通气、进出水接口和检修位置。渲染图、样册结构与实拍设备的配件可能因配置而不同。
04 / PRODUCT PHOTOS
产品实拍，细节可见。
从整体到细节，近距离了解产品。
点击图片放大查看。

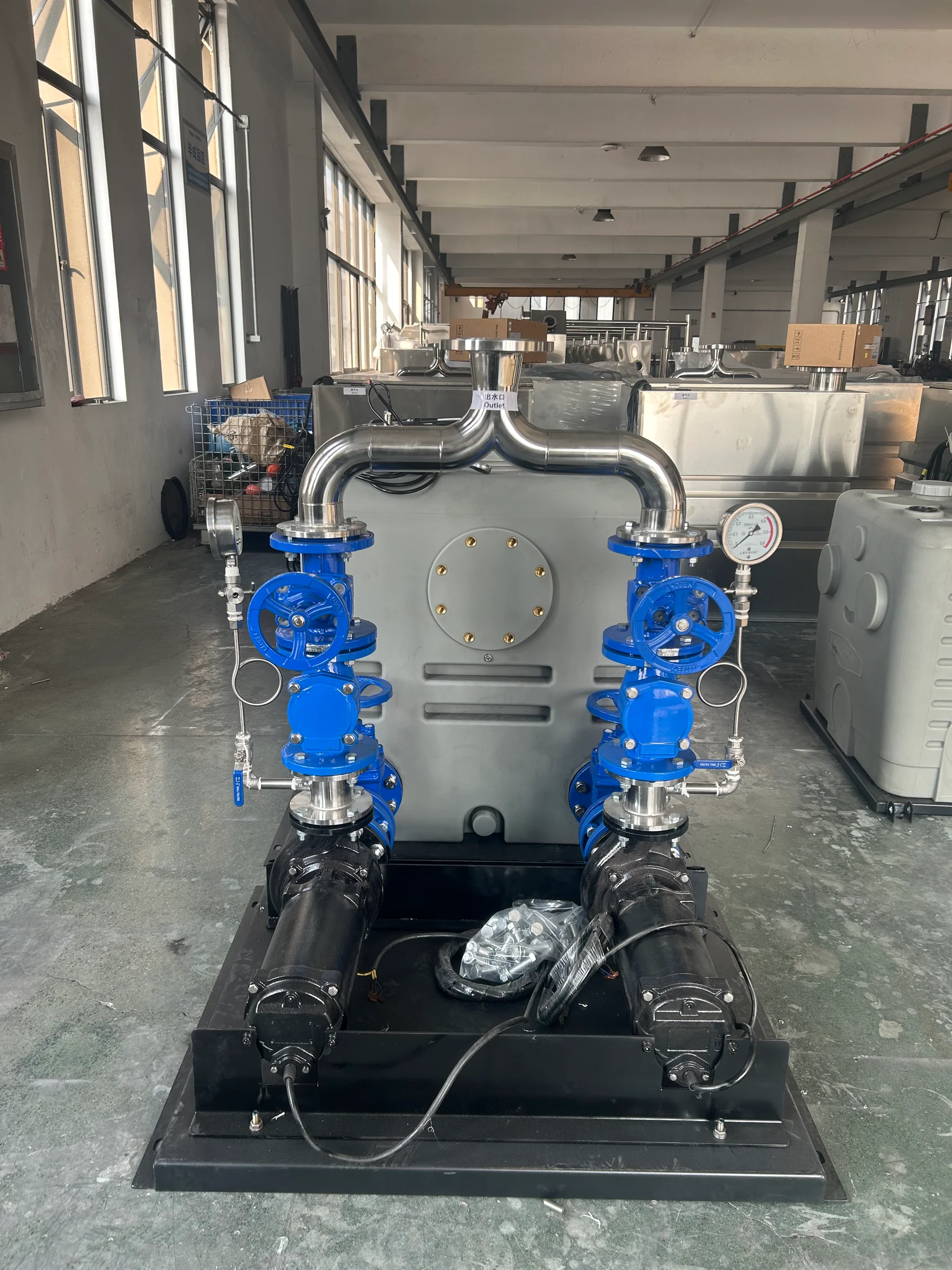

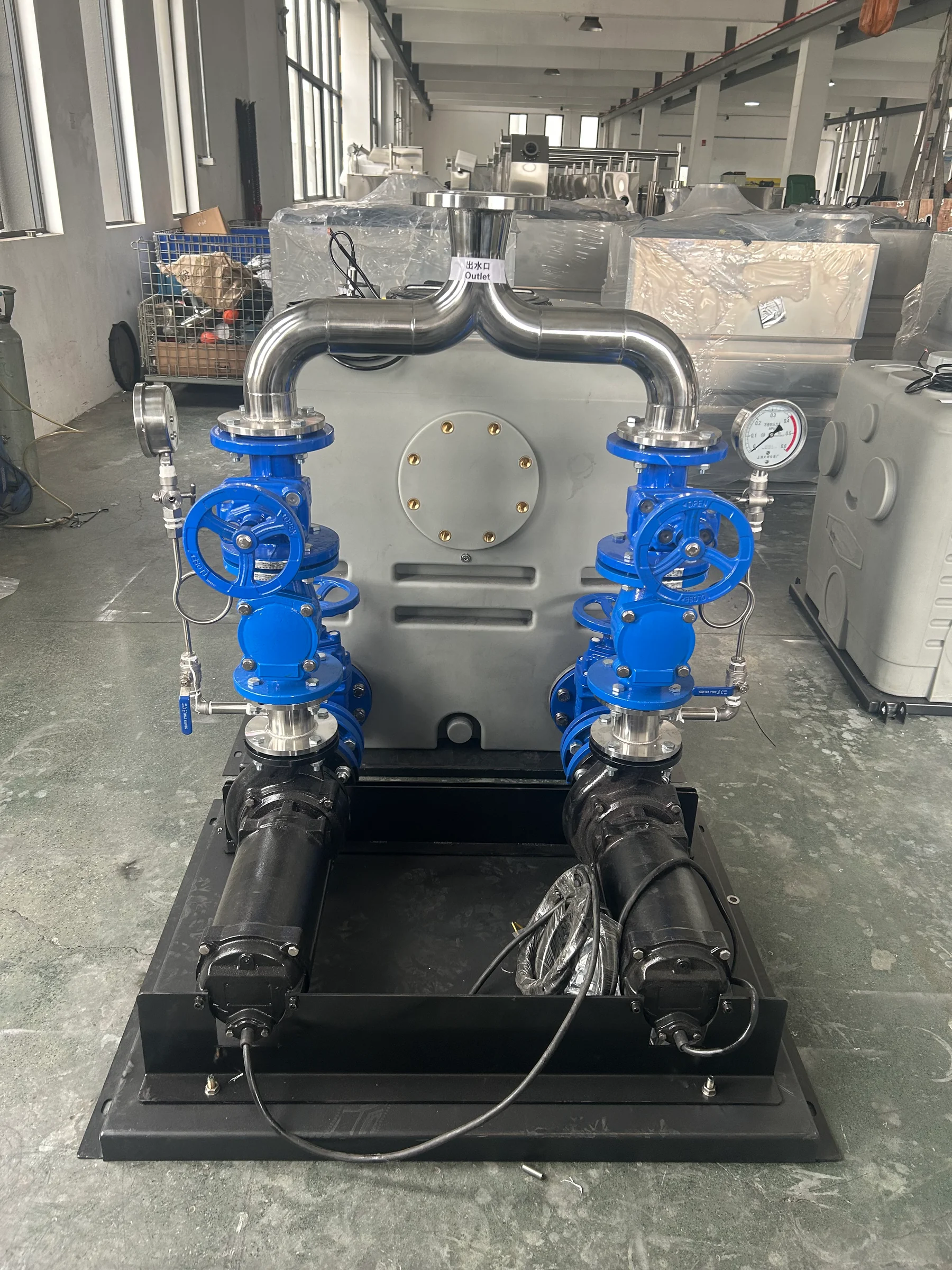

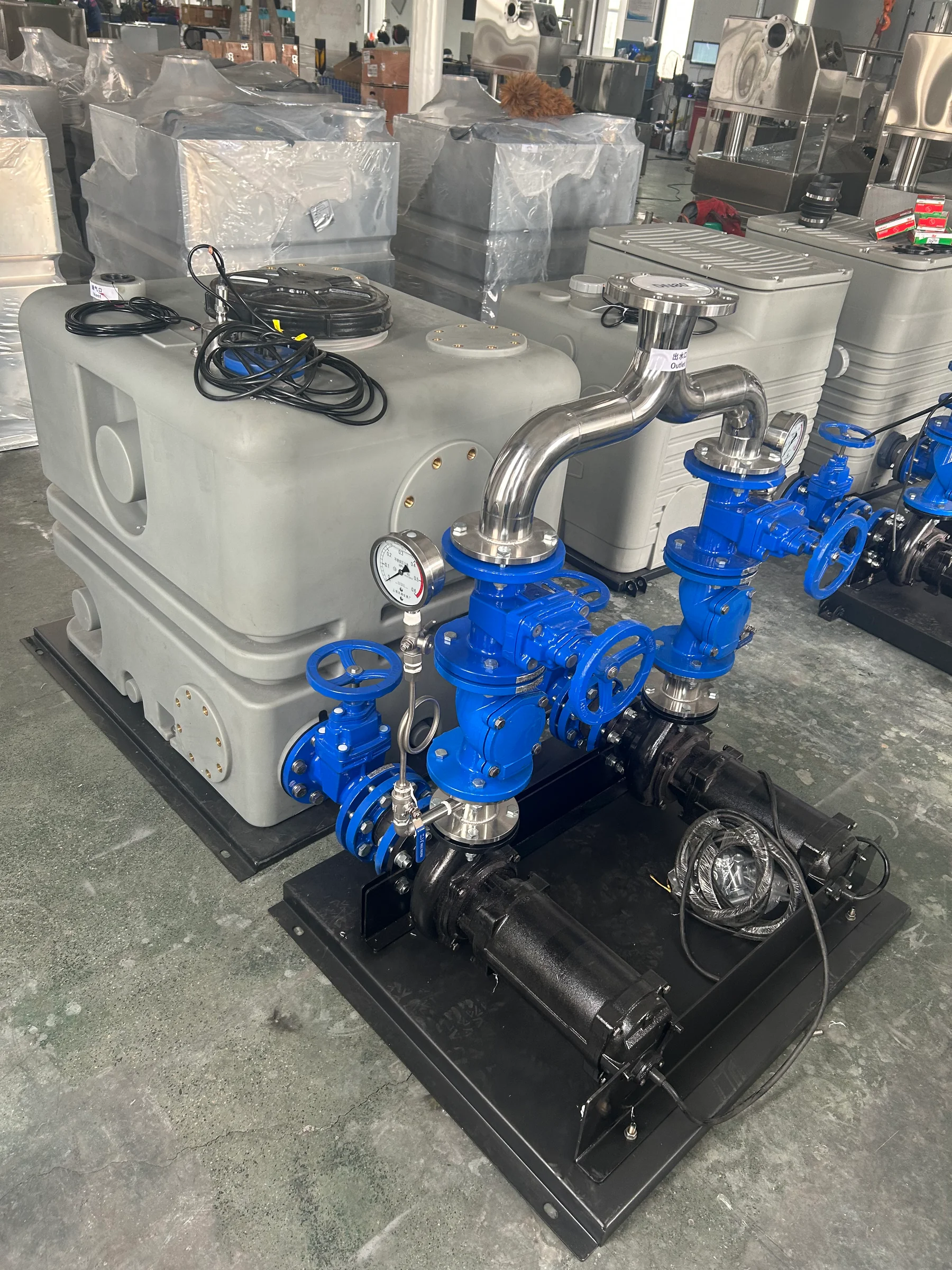

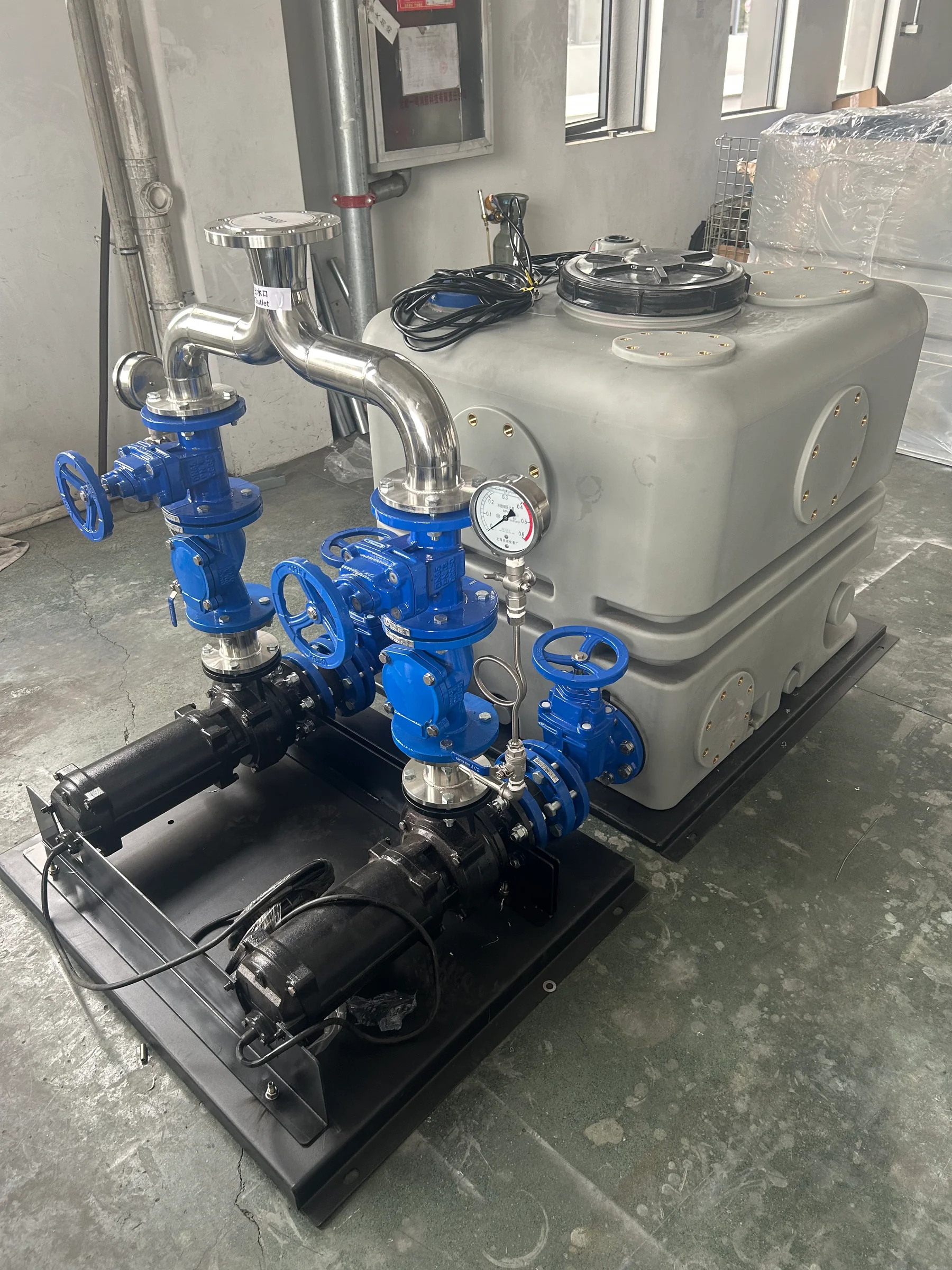

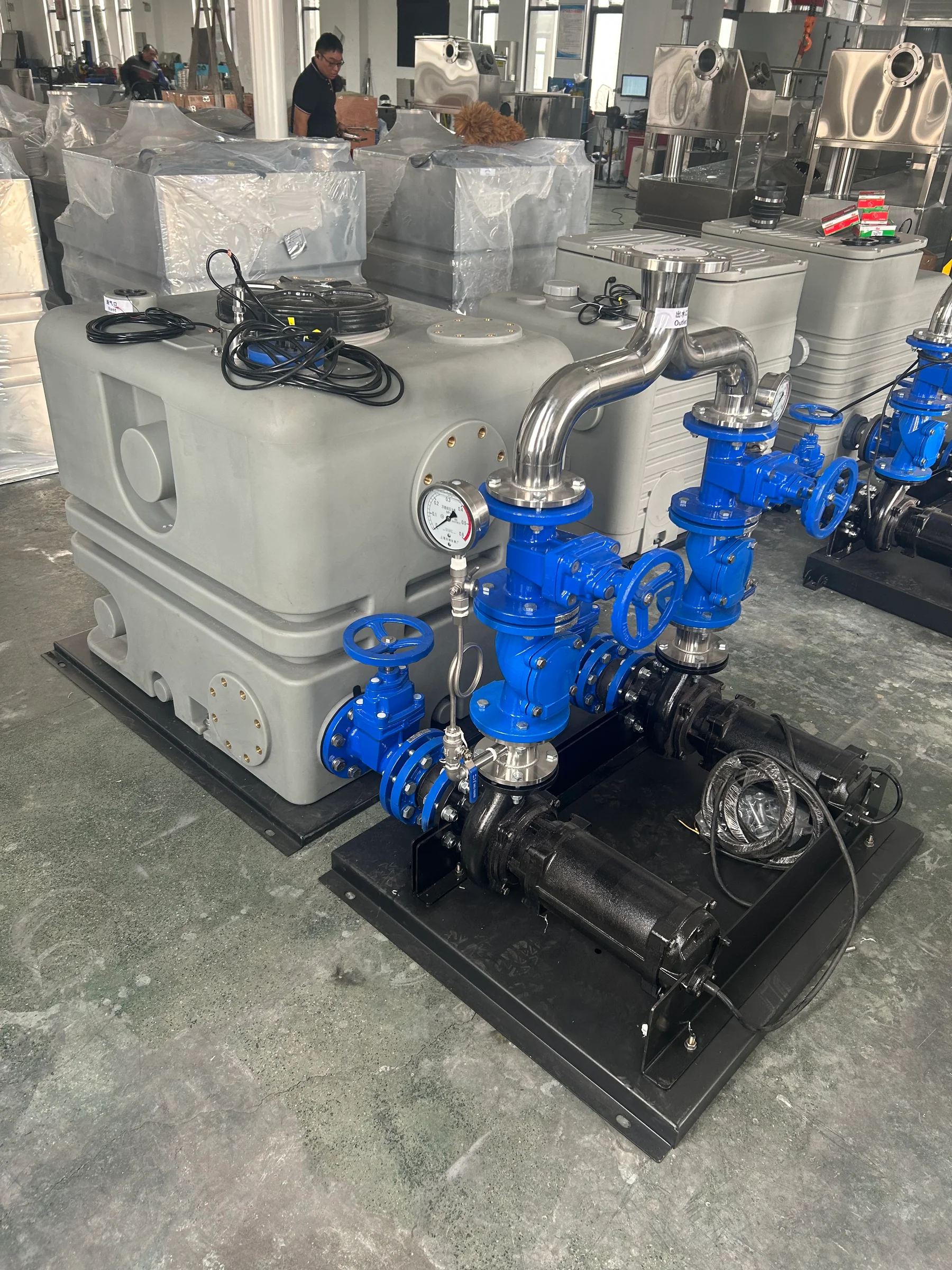

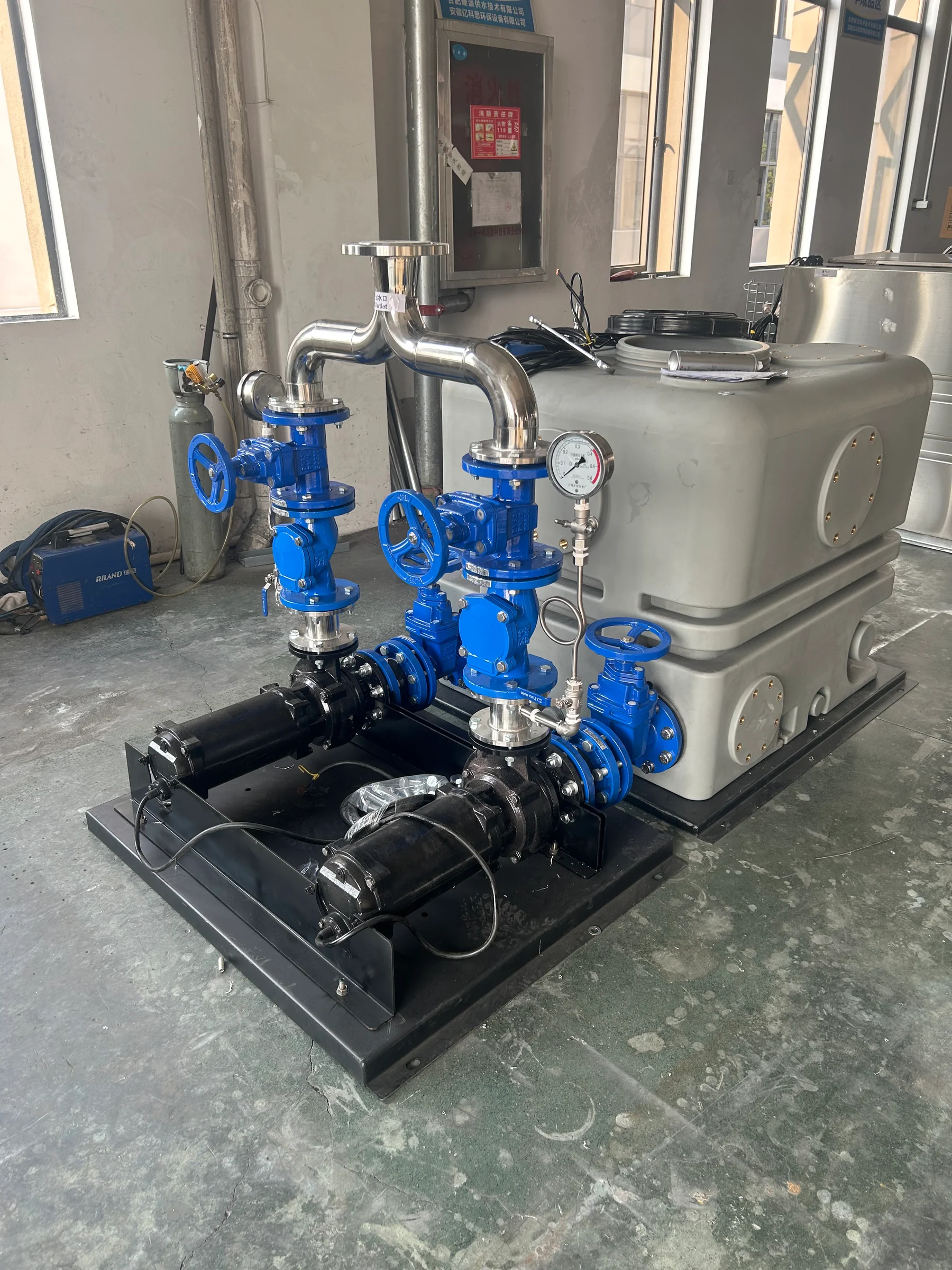

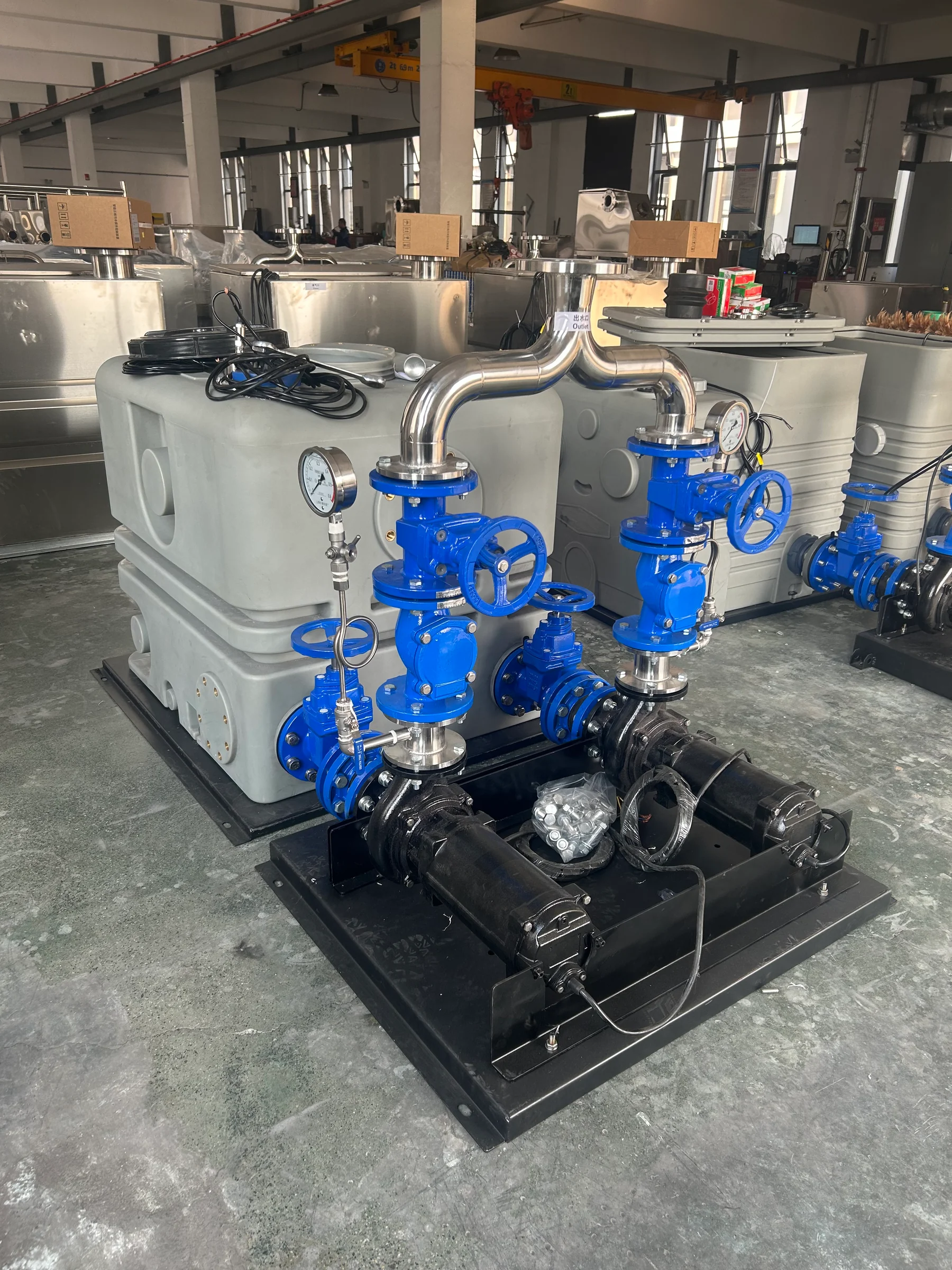

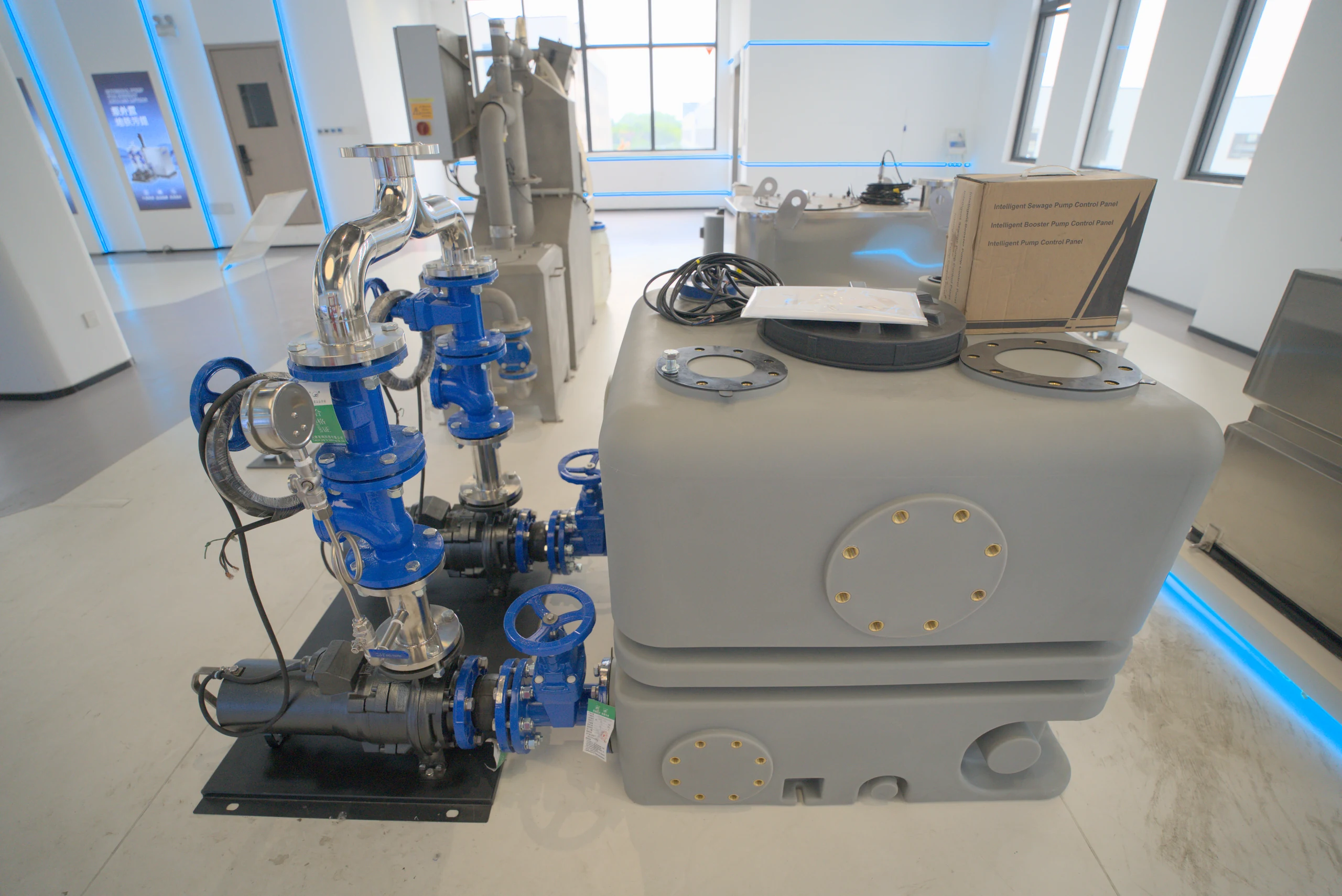

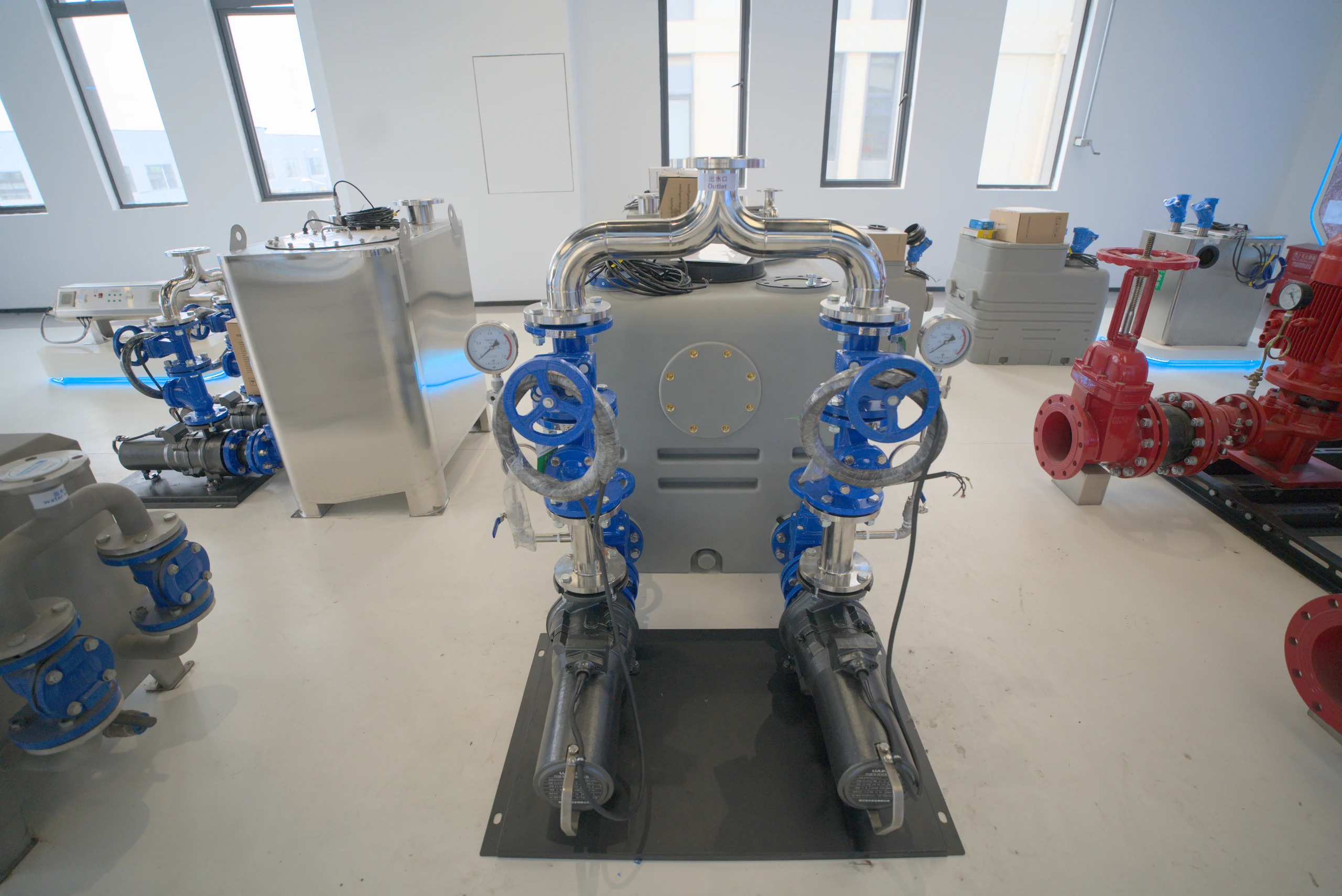

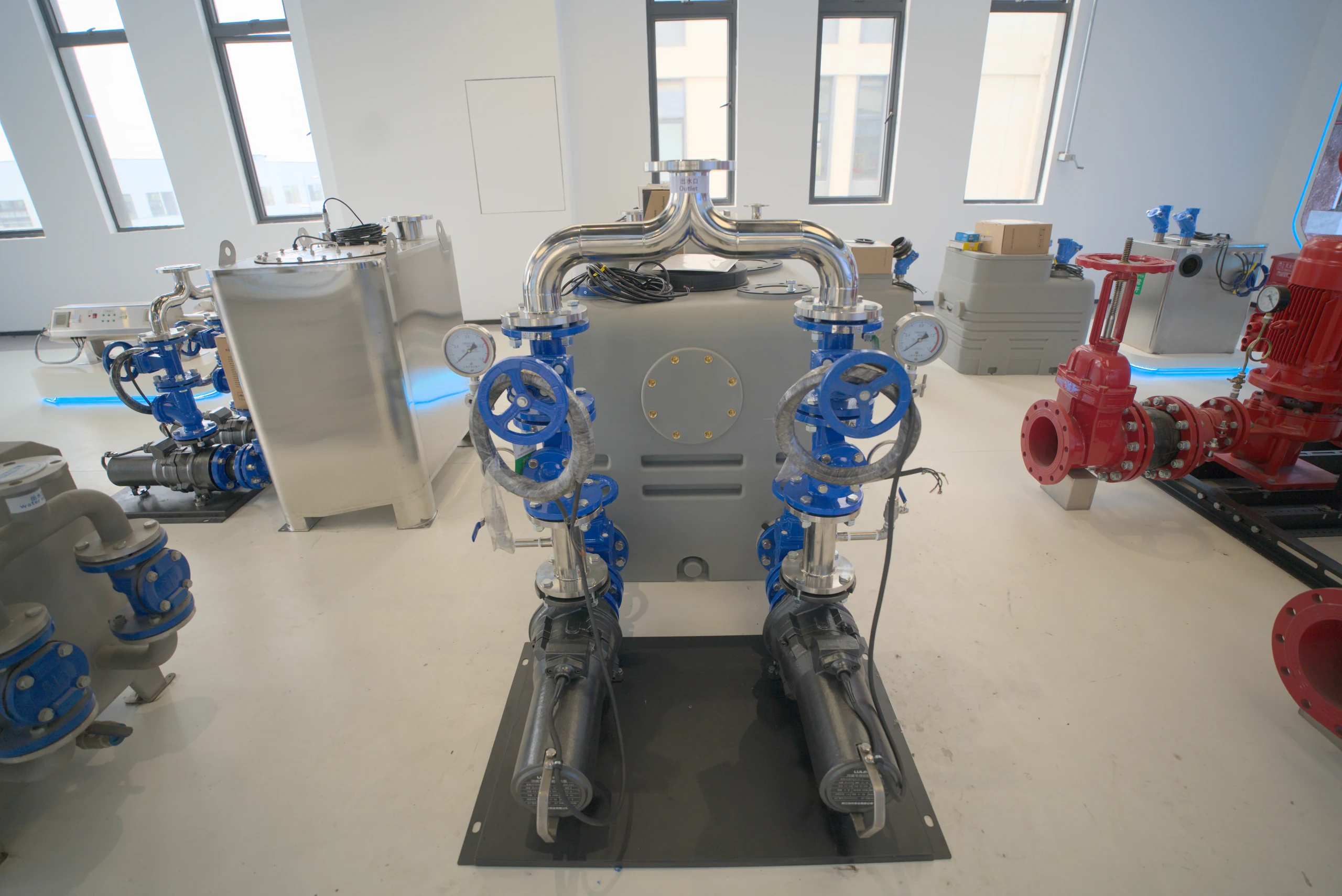

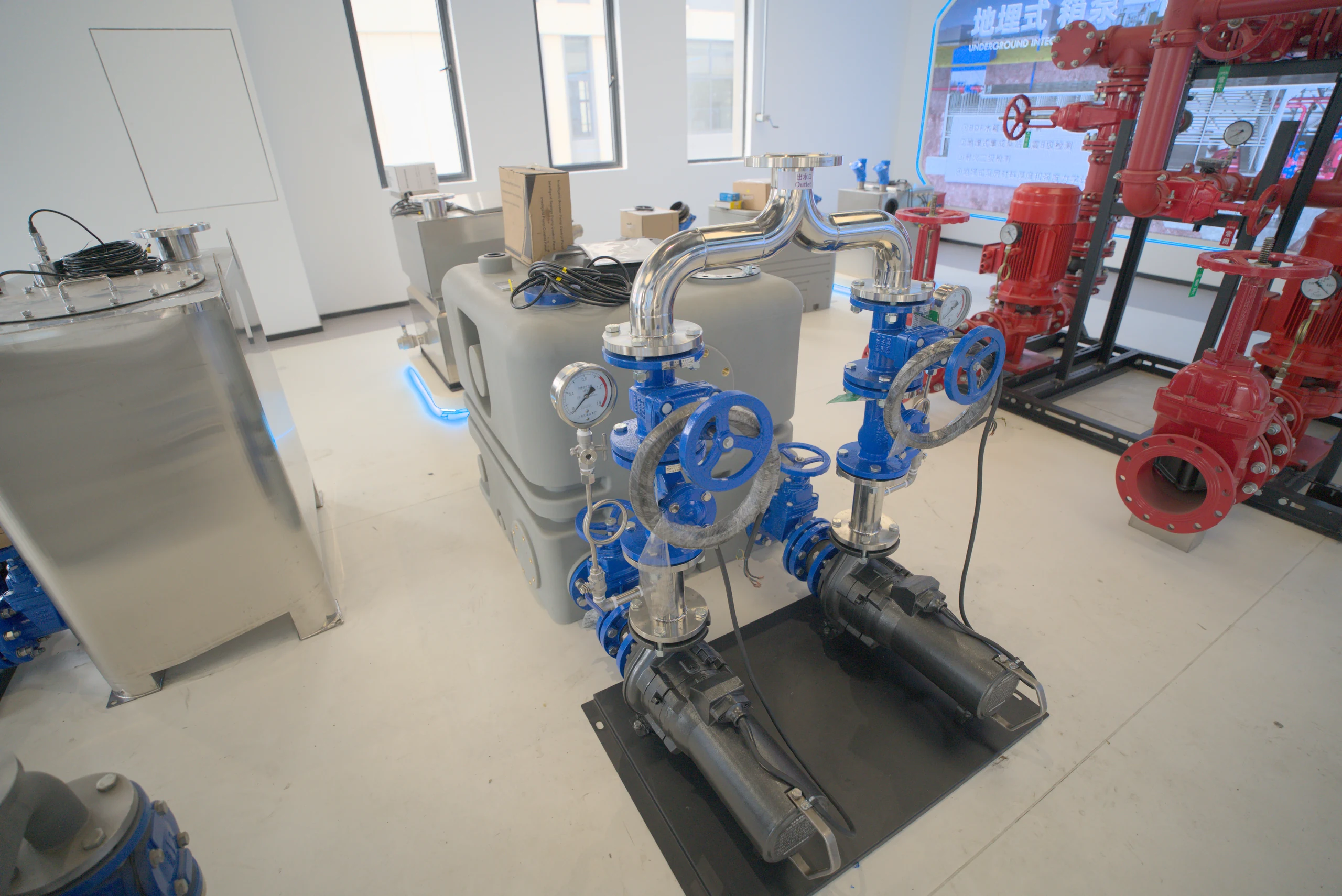

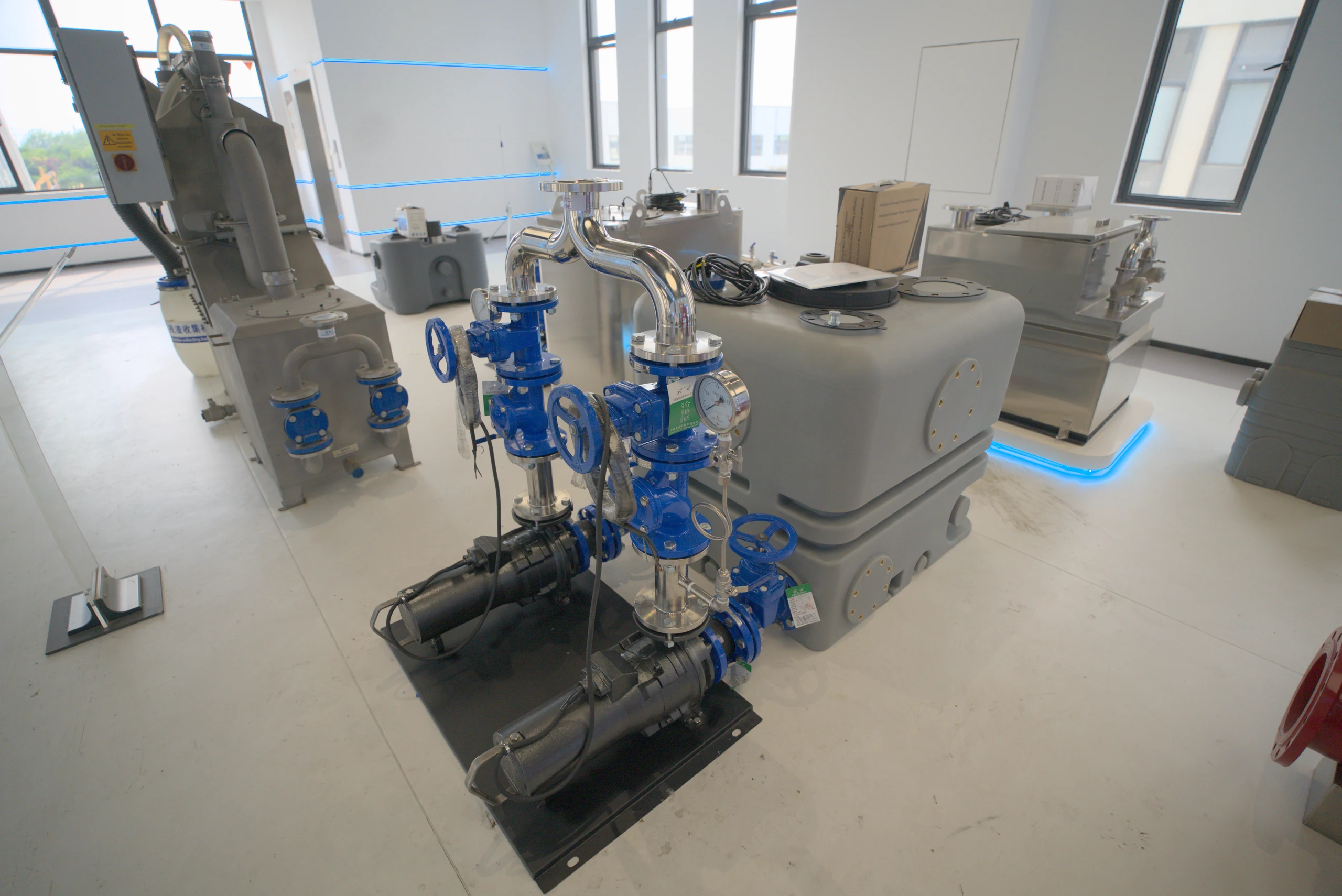

实物拍摄 · 16 张外置泵组、箱体与管阀细节，多角度呈现真实制造现场。
鼠标悬停或键盘聚焦时暂停 · 左右方向键切换 · 点击查看大图
EPANEL · PROFESSIONAL SUPPORT
为你的项目，精准选型。
告诉我们排水量、提升高度与安装空间，
一起确定更适合的 PWT 配置。
